जब स्वचालित उपकरण को अत्यंत सीमित स्थानों में छोटे घटकों को संभालना होता है,शॉर्ट-टाइप वैक्यूम सक्शन कप ZP2-MUसेअल्पविरामएक कॉम्पैक्ट और व्यावहारिक वैक्यूम ग्रिपिंग समाधान प्रदान करें। φ2 से φ15 मिमी तक पैड व्यास, एक कम-प्रोफ़ाइल संरचना, कई सामग्री विकल्प और लचीली माउंटिंग कॉन्फ़िगरेशन के साथ, ZP2-MU श्रृंखला सटीक हैंडलिंग अनुप्रयोगों के लिए डिज़ाइन की गई है जहां पारंपरिक सक्शन कप बहुत बड़े हो सकते हैं या स्थिति में रखना मुश्किल हो सकता है।
शॉर्ट-टाइप वैक्यूम सक्शन कप ZP2-MU छोटे, हल्के और सटीक वर्कपीस के लिए विकसित कॉम्पैक्ट फ्लैट-टाइप वैक्यूम पैड हैं। उनकी अंतरिक्ष-बचत संरचना उन्हें विशेष रूप से सघन रूप से व्यवस्थित स्वचालन उपकरणों के लिए उपयुक्त बनाती है, जबकि एनबीआर, सिलिकॉन रबर, यूरेथेन रबर, एफकेएम, प्रवाहकीय एनबीआर और प्रवाहकीय सिलिकॉन रबर जैसे सामग्री विकल्प इंजीनियरों को परिचालन स्थितियों के अनुसार समाधान का चयन करने की अनुमति देते हैं। श्रृंखला φ2, φ3.5, φ4, φ5, φ6, φ8, φ10, और φ15 मिमी के पैड व्यास का समर्थन करती है, जो इसे इलेक्ट्रॉनिक्स, अर्धचालक, सटीक असेंबली, पैकेजिंग और अन्य स्वचालित हैंडलिंग अनुप्रयोगों के लिए उपयुक्त बनाती है।
विषयसूची
- शॉर्ट-टाइप वैक्यूम सक्शन कप ZP2-MU क्या हैं?
- स्वचालन में कॉम्पैक्ट डिज़ाइन क्यों मायने रखता है?
- ZP2-MU की मुख्य विशेषताएं क्या हैं?
- खरीदारों को किन विशिष्टताओं पर विचार करना चाहिए?
- विभिन्न पैड सामग्री प्रदर्शन को कैसे प्रभावित करती हैं?
- ZP2-MU वैक्यूम सक्शन कप का उपयोग कहाँ किया जा सकता है?
- इंजीनियरों को सही मॉडल का चयन कैसे करना चाहिए?
- वे स्वचालित सिस्टम में क्या लाभ ला सकते हैं?
- शॉर्ट-टाइप वैक्यूम सक्शन कप ZP2-MU के बारे में अक्सर पूछे जाने वाले प्रश्न
- अपने अगले स्वचालन प्रोजेक्ट के लिए ZP2-MU पर विचार क्यों करें?

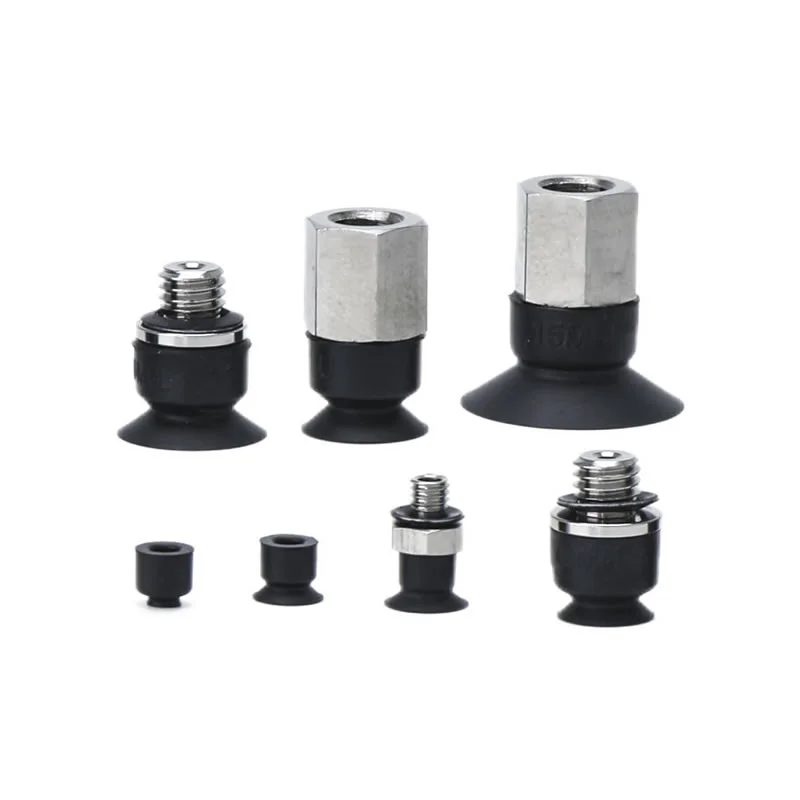

शॉर्ट-टाइप वैक्यूम सक्शन कप ZP2-MU क्या हैं?
लघु-प्रकार के वैक्यूम सक्शन कप ZP2-MU, ZP2 श्रृंखला के भीतर फ्लैट-प्रकार के वैक्यूम पैड हैं, जिन्हें विशेष रूप से कॉम्पैक्ट आयामों और विश्वसनीय सोखना की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है। उत्पाद विनिर्देशों के अनुसार, उपलब्ध पैड का व्यास φ2 मिमी से φ15 मिमी तक होता है, जिससे सक्शन कप बहुत छोटे वर्कपीस को समायोजित कर सकते हैं।
जब उपलब्ध इंस्टॉलेशन ऊंचाई प्रतिबंधित हो तो लो-प्रोफ़ाइल कॉन्फ़िगरेशन विशेष रूप से मूल्यवान होता है। एक बड़ी ऊर्ध्वाधर असेंबली की आवश्यकता के बजाय, छोटी संरचना वैक्यूम पैड को वर्कपीस के करीब स्थित करने की अनुमति देती है। इससे उपकरण डिजाइनरों को अधिक कॉम्पैक्ट ग्रिपर बनाने और छोटे घटकों की पहुंच में सुधार करने में मदद मिल सकती है।
सपाट संपर्क सतह उपयुक्त वर्कपीस के साथ निकट संपर्क का भी समर्थन करती है। सटीक पिक-एंड-प्लेस संचालन में, स्थिर संपर्क बनाए रखना महत्वपूर्ण है क्योंकि अत्यधिक गति, विरूपण, या असंगत स्थिति डाउनस्ट्रीम असेंबली सटीकता को प्रभावित कर सकती है।
अतिरिक्त जानकारी के लिए, खरीदार अल्पविराम की समीक्षा कर सकते हैंशॉर्ट-टाइप वैक्यूम सक्शन कप ZP2-MU उत्पाद पृष्ठविस्तृत मॉडल जानकारी और ऑर्डरिंग कॉन्फ़िगरेशन के लिए।
स्वचालन में कॉम्पैक्ट डिज़ाइन क्यों मायने रखता है?
आधुनिक स्वचालन उपकरण तेजी से कॉम्पैक्ट होते जा रहे हैं। रोबोट, लीनियर एक्चुएटर्स, असेंबली स्टेशन और सटीक हैंडलिंग सिस्टम को अक्सर एक सीमित कामकाजी दायरे के भीतर कई ऑपरेशन करने की आवश्यकता होती है। ऐसे वातावरण में, प्रत्येक वायवीय घटक के आयाम समग्र यांत्रिक डिजाइन को प्रभावित कर सकते हैं।
एक छोटा वैक्यूम सक्शन कप कई व्यावहारिक लाभ प्रदान कर सकता है:
- कम स्थापना ऊंचाई:लो-प्रोफ़ाइल निर्माण प्रतिबंधित ऊर्ध्वाधर स्थानों के लिए उपयुक्त है।
- बेहतर पहुंच:छोटे पैड घने घटक लेआउट के भीतर स्थित वर्कपीस तक पहुंच सकते हैं।
- कॉम्पैक्ट ग्रिपर डिज़ाइन:कई छोटे सक्शन बिंदुओं को एक सीमित क्षेत्र में एकीकृत किया जा सकता है।
- परिशुद्धता से निपटने:छोटे पैड व्यास छोटे वर्कपीस सतहों से अधिक प्रभावी ढंग से मेल खा सकते हैं।
- लचीले उपकरण एकीकरण:विभिन्न इनलेट और थ्रेड कॉन्फ़िगरेशन वायवीय प्रणाली डिज़ाइन को सरल बनाते हैं।
ये विशेषताएँ कॉम्पैक्ट वैक्यूम पैड को विशेष रूप से उच्च गति और उच्च घनत्व वाले स्वचालित उत्पादन उपकरण विकसित करने वाले निर्माताओं के लिए प्रासंगिक बनाती हैं।
ZP2-MU की मुख्य विशेषताएं क्या हैं?
वैक्यूम सक्शन कप का प्रदर्शन उसके व्यास से कहीं अधिक पर निर्भर करता है। इंजीनियरों को इसकी प्रोफ़ाइल, सामग्री, कनेक्शन विधि, वर्कपीस विशेषताओं और ऑपरेटिंग वातावरण पर भी विचार करना चाहिए।
1. अल्ट्रा-कॉम्पैक्ट पैड आकार
ZP2-MU मॉडल φ2, φ3.5, φ4, φ5, φ6, φ8, φ10 और φ15 मिमी आकार में उपलब्ध हैं। यह व्यापक चयन श्रृंखला को सूक्ष्म घटकों और हल्के भागों के लिए उपयुक्त बनाता है।
2. समतल संपर्क संरचना
एमयू कॉन्फ़िगरेशन एक फ्लैट पैड डिज़ाइन का उपयोग करता है। यह संरचना उचित आकार के वर्कपीस के साथ स्थिर संपर्क के लिए बनाई गई है और बार-बार पिक-एंड-प्लेस चक्र के दौरान लगातार सोखना बनाए रखने में मदद कर सकती है।
3. एकाधिक सामग्री विकल्प
उपयोगकर्ता तापमान, रासायनिक जोखिम, घिसाव और इलेक्ट्रोस्टैटिक आवश्यकताओं के अनुसार विभिन्न रबर सामग्री का चयन कर सकते हैं। यह उत्पाद परिवार को एकल-सामग्री वाले वैक्यूम पैड की तुलना में अधिक अनुकूलनीय बनाता है।
4. एकाधिक माउंटिंग कॉन्फ़िगरेशन
श्रृंखला विभिन्न पैड आकारों के लिए A3 बाहरी थ्रेड और H5 या B5 कॉन्फ़िगरेशन सहित कनेक्शन विकल्पों का समर्थन करती है। ZP2-T कॉन्फ़िगरेशन के माध्यम से वर्टिकल वैक्यूम इनलेट व्यवस्था भी उपलब्ध है।
5. संवेदनशील अनुप्रयोगों के लिए प्रवाहकीय विकल्प
जब स्थैतिक बिजली नियंत्रण महत्वपूर्ण हो तो प्रवाहकीय एनबीआर और प्रवाहकीय सिलिकॉन रबर विकल्पों का चयन किया जा सकता है। यह विशेष रूप से इलेक्ट्रॉनिक्स और सेमीकंडक्टर विनिर्माण वातावरण के लिए प्रासंगिक है।
खरीदारों को किन विशिष्टताओं पर विचार करना चाहिए?
वैक्यूम सक्शन कप का चयन केवल सबसे छोटे उपलब्ध मॉडल का चयन करने के बजाय वास्तविक वर्कपीस और मशीन कॉन्फ़िगरेशन से शुरू होना चाहिए। स्वचालन परियोजना के लिए ZP2-MU का मूल्यांकन करते समय निम्नलिखित विशिष्टताएँ महत्वपूर्ण हैं।
| विनिर्देश | उपलब्ध विकल्प/जानकारी | यह क्यों मायने रखती है |
|---|---|---|
| पैड प्रकार | एमयू फ्लैट प्रकार | उपयुक्त सतहों के साथ कॉम्पैक्ट और स्थिर संपर्क का समर्थन करता है |
| पैड व्यास | φ2, φ3.5, φ4, φ5, φ6, φ8, φ10, φ15 मिमी | पैड को छोटे वर्कपीस आयामों से मिलान करने की अनुमति देता है |
| सामग्री | एनबीआर, सिलिकॉन, यूरेथेन, एफकेएम, कंडक्टिव एनबीआर, कंडक्टिव सिलिकॉन | तापमान, रसायन, घिसाव और स्थैतिक-नियंत्रण आवश्यकताओं के अनुकूलन की अनुमति देता है |
| संबंध | मॉडल के आधार पर A3, H5, B5 | विभिन्न वायवीय लेआउट के साथ एकीकरण का समर्थन करता है |
| संरचना | लघु/निम्न प्रोफ़ाइल | उपयोगी जहां स्थापना ऊंचाई प्रतिबंधित है |
| विशिष्ट वर्कपीस | छोटे और हल्के घटक | सटीक पिक-एंड-प्लेस संचालन के लिए उपयुक्त |
विभिन्न पैड सामग्री प्रदर्शन को कैसे प्रभावित करती हैं?
वैक्यूम पैड निर्दिष्ट करते समय सामग्री का चयन सबसे महत्वपूर्ण निर्णयों में से एक है। विभिन्न सामग्रियां तापमान प्रतिरोध, रासायनिक प्रतिरोध, घर्षण प्रतिरोध और विशेष औद्योगिक वातावरण के लिए उपयुक्तता के विभिन्न स्तरों को प्रदर्शित करती हैं।
| सामग्री | विशिष्ट तापमान रेंज | उपयुक्त अनुप्रयोग |
|---|---|---|
| एनबीआर | 0°C से 120°C | सामान्य औद्योगिक कार्य, धातु प्लेटें, लिबास और नालीदार बोर्ड |
| सिलिकॉन रबर | -30°C से 200°C | सेमीकंडक्टर हैंडलिंग, पतले वर्कपीस और भोजन से संबंधित उपकरण |
| यूरेथेन रबर | 0°C से 60°C | नालीदार बोर्ड, लोहे की प्लेट और लिबास की सामान्य हैंडलिंग |
| एफकेएम | 0°C से 250°C | रसायन-संबंधित अनुप्रयोग और मांग वाले तापमान वाले वातावरण |
| प्रवाहकीय एनबीआर | 0°C से 100°C | अर्धचालक अनुप्रयोगों के लिए स्थैतिक विद्युत नियंत्रण की आवश्यकता होती है |
| प्रवाहकीय सिलिकॉन | -10°C से 200°C | इलेक्ट्रोस्टैटिक चिंताओं के साथ सेमीकंडक्टर और इलेक्ट्रॉनिक्स अनुप्रयोग |
वास्तविक सामग्री का चयन हमेशा पूर्ण परिचालन वातावरण पर आधारित होना चाहिए, जिसमें वर्कपीस की सतह, तापमान, रसायन, वैक्यूम की स्थिति और आवश्यक सेवा जीवन शामिल है।
ZP2-MU वैक्यूम सक्शन कप का उपयोग कहाँ किया जा सकता है?
ZP2-MU के छोटे आयाम और सामग्री लचीलापन श्रृंखला को विशेष रूप से सटीक स्वचालन के लिए प्रासंगिक बनाते हैं।
इलेक्ट्रॉनिक्स और सेमीकंडक्टर विनिर्माण
छोटे इलेक्ट्रॉनिक घटकों को सावधानीपूर्वक संभालने की आवश्यकता होती है क्योंकि अत्यधिक यांत्रिक बल या इलेक्ट्रोस्टैटिक डिस्चार्ज संवेदनशील उत्पादों को नुकसान पहुंचा सकते हैं। इसलिए प्रवाहकीय सिलिकॉन और प्रवाहकीय एनबीआर विकल्पों पर उन अनुप्रयोगों के लिए विचार किया जा सकता है जहां स्थैतिक नियंत्रण उपकरण डिजाइन का हिस्सा है।
परिशुद्धता संयोजन
स्वचालित असेंबली सिस्टम अक्सर छोटे प्लास्टिक, धातु या इलेक्ट्रॉनिक भागों में हेरफेर करते हैं। एक कॉम्पैक्ट सक्शन कप आसन्न घटकों के साथ हस्तक्षेप किए बिना एंड-ऑफ-आर्म टूलींग को वर्कपीस तक पहुंचने में मदद कर सकता है।
पैकेजिंग स्वचालन
हल्के पैकेजिंग घटकों और छोटे उत्पादों को वैक्यूम ग्रिपिंग तकनीक का उपयोग करके स्थानांतरित किया जा सकता है। अनुकूलित ग्रिपिंग पैटर्न बनाने के लिए कई छोटे सक्शन कपों की भी व्यवस्था की जा सकती है।
सूक्ष्म घटक प्रबंधन
जब वर्कपीस का आकार केवल कुछ मिलीमीटर होता है, तो एक बड़ा सक्शन पैड एक कुशल संपर्क क्षेत्र प्रदान नहीं कर सकता है। ZP2-MU की φ2–φ15 मिमी रेंज घटक के ग्रिपिंग बिंदु से मिलान के लिए अधिक विकल्प प्रदान करती है।
इंजीनियरों को सही मॉडल का चयन कैसे करना चाहिए?
एक व्यवस्थित चयन प्रक्रिया एकीकरण समस्याओं को कम कर सकती है और वैक्यूम ग्रिपिंग विश्वसनीयता में सुधार कर सकती है।
- उपलब्ध संपर्क क्षेत्र को मापें.एक पैड व्यास का चयन करें जो इच्छित पकड़ सतह पर सुरक्षित रूप से फिट बैठता है।
- स्थापना स्थान की जाँच करें.पुष्टि करें कि शॉर्ट-टाइप संरचना और चयनित कनेक्शन कॉन्फ़िगरेशन ग्रिपर में फिट बैठता है।
- वर्कपीस सामग्री का मूल्यांकन करें.सतह की बनावट, कठोरता, सरंध्रता और सफाई वैक्यूम प्रदर्शन को प्रभावित कर सकती है।
- उपयुक्त रबर सामग्री का चयन करें.तापमान, रसायन, घर्षण और स्थैतिक बिजली पर विचार करें।
- वैक्यूम कनेक्शन की पुष्टि करें.वायवीय प्रणाली के साथ A3, H5, B5, या लागू एडाप्टर कॉन्फ़िगरेशन का मिलान करें।
- संपूर्ण असेंबली का परीक्षण करें.वास्तविक परिचालन स्थितियों के तहत सोखना स्थिरता, चक्र समय, स्थिति सटीकता और रिलीज व्यवहार को सत्यापित करें।
यह दृष्टिकोण उन खरीदारों के लिए विशेष रूप से उपयोगी है जो अनुकूलित वायवीय घटक आवश्यकताओं का समर्थन करने में सक्षम चीन निर्माता या आपूर्तिकर्ता की तलाश में हैं।
वे स्वचालित सिस्टम में क्या लाभ ला सकते हैं?
मशीन निर्माताओं के लिए, एक कॉम्पैक्ट वैक्यूम पैड का मूल्य केवल उसका छोटा आकार नहीं है। इसका वास्तविक लाभ इस बात से मिलता है कि यह सघनता समग्र स्वचालन प्रणाली में कैसे योगदान देती है।
- अंतरिक्ष दक्षता:लघु निर्माण से इंजीनियरों को प्रतिबंधित स्थापना क्षेत्रों में काम करने में मदद मिलती है।
- घटक अनुकूलता:एकाधिक पैड आकार विभिन्न छोटे वर्कपीस को समायोजित करते हैं।
- सामग्री लचीलापन:कई रबर विकल्प विभिन्न औद्योगिक वातावरणों का समर्थन करते हैं।
- परिशुद्धता-उन्मुख हैंडलिंग:छोटी संपर्क सतहें सूक्ष्म घटकों के लिए बेहतर अनुकूल हो सकती हैं।
- स्थैतिक-नियंत्रण विकल्प:इलेक्ट्रॉनिक्स और अर्धचालक अनुप्रयोगों के लिए प्रवाहकीय सामग्री उपलब्ध हैं।
- एकीकरण लचीलापन:विभिन्न इनलेट और थ्रेड कॉन्फ़िगरेशन उपकरण डिज़ाइन को सरल बना सकते हैं।
- थोक उत्पादन स्थिरता:एकाधिक सक्शन कप का उपयोग करने वाली स्वचालित प्रणालियों के लिए, दोहराए जाने योग्य पकड़ प्रदर्शन के लिए आयामी स्थिरता महत्वपूर्ण है।
शॉर्ट-टाइप वैक्यूम सक्शन कप ZP2-MU के बारे में अक्सर पूछे जाने वाले प्रश्न
ZP2 श्रृंखला में MU का क्या अर्थ है?
एमयू ZP2 श्रृंखला के भीतर फ्लैट, लघु-प्रकार कॉन्फ़िगरेशन की पहचान करता है। इसे छोटे और हल्के वर्कपीस की कॉम्पैक्ट स्थापना और सटीक हैंडलिंग के लिए डिज़ाइन किया गया है।
ZP2-MU के लिए कौन से आकार उपलब्ध हैं?
उपलब्ध पैड व्यास में φ2, φ3.5, φ4, φ5, φ6, φ8, φ10 और φ15 मिमी शामिल हैं। वर्कपीस के आयाम और प्रयोग करने योग्य संपर्क क्षेत्र के अनुसार उचित आकार का चयन किया जाना चाहिए।
अर्धचालक अनुप्रयोगों के लिए कौन सी सामग्री उपयुक्त है?
सिलिकॉन रबर को अर्धचालक-संबंधित अनुप्रयोगों के लिए सूचीबद्ध किया गया है, जबकि स्थैतिक बिजली नियंत्रण की आवश्यकता होने पर प्रवाहकीय एनबीआर और प्रवाहकीय सिलिकॉन रबर उपलब्ध हैं। अंतिम चयन में विशिष्ट प्रक्रिया परिवेश पर विचार किया जाना चाहिए।
क्या ZP2-MU का उपयोग सीमित संस्थापन स्थानों में किया जा सकता है?
हाँ। इसकी छोटी और कम-प्रोफ़ाइल संरचना विशेष रूप से उन अनुप्रयोगों के लिए है जहां स्थापना ऊंचाई प्रतिबंधित है।
क्या सक्शन कप को अनुकूलित किया जा सकता है?
चयनित कॉन्फ़िगरेशन को अनुकूलित किया जा सकता है। खरीदारों को वर्कपीस, आवश्यक पैड व्यास, सामग्री, माउंटिंग कॉन्फ़िगरेशन, वैक्यूम इनलेट दिशा और ऑपरेटिंग वातावरण के बारे में जानकारी प्रदान करनी चाहिए ताकि उचित कॉन्फ़िगरेशन का मूल्यांकन किया जा सके।
अपने अगले स्वचालन प्रोजेक्ट के लिए ZP2-MU पर विचार क्यों करें?
लघु-प्रकार के वैक्यूम सक्शन कप ZP2-MU सटीक वैक्यूम हैंडलिंग के लिए एक व्यावहारिक समाधान में कॉम्पैक्ट निर्माण, छोटे पैड व्यास, लचीली सामग्री चयन और कई माउंटिंग विकल्पों को जोड़ते हैं। सेमीकंडक्टर और इलेक्ट्रॉनिक्स उत्पादन से लेकर सटीक असेंबली और पैकेजिंग ऑटोमेशन तक, श्रृंखला मशीन डिजाइनरों को छोटे वर्कपीस और प्रतिबंधित इंस्टॉलेशन स्थानों की चुनौतियों का समाधान करने में मदद कर सकती है।
यदि आप स्वचालित उपकरणों के लिए कॉम्पैक्ट वैक्यूम सक्शन कप की सोर्सिंग कर रहे हैं, विभिन्न पैड सामग्रियों का मूल्यांकन कर रहे हैं, या एक अनुकूलित वायवीय ग्रिपिंग समाधान विकसित कर रहे हैं,अल्पविरामआपकी एप्लिकेशन आवश्यकताओं के अनुसार उपयुक्त ZP2-MU कॉन्फ़िगरेशन की पहचान करने में आपकी सहायता कर सकता है। मॉडल चयन, थोक खरीदारी, अनुकूलित समाधान या तकनीकी प्रश्नों के लिए,हमसे संपर्क करेंअपने प्रोजेक्ट पर चर्चा करने और अपने ऑटोमेशन सिस्टम के लिए सही वैक्यूम सक्शन कप समाधान ढूंढने के लिए।
