How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

चीन एडवांस्ड शॉर्ट-टाइप वैक्यूम सक्शन कप ZP2-MU थोक आपूर्तिकर्ता

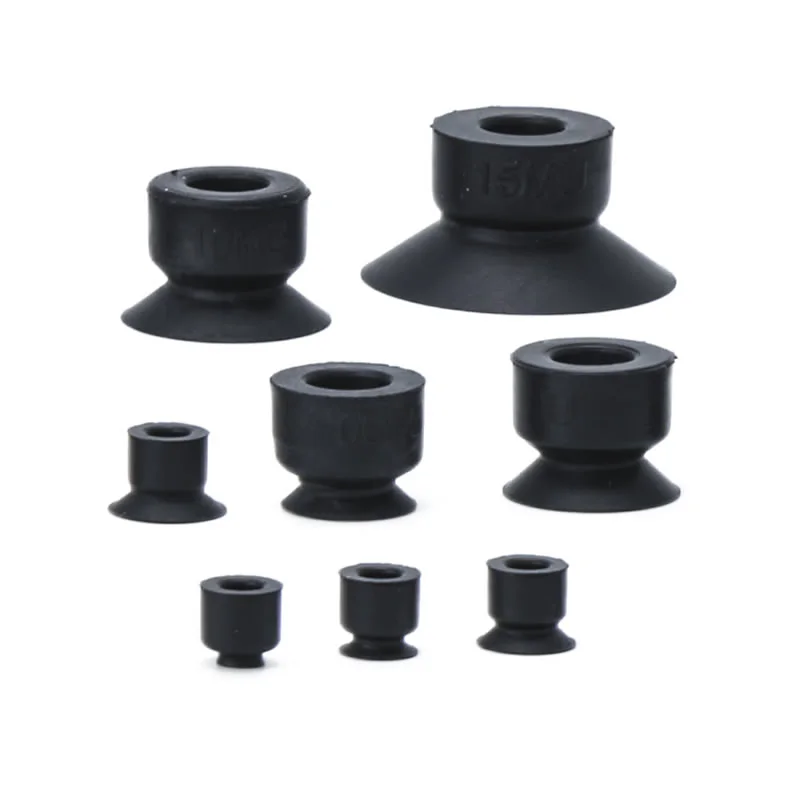

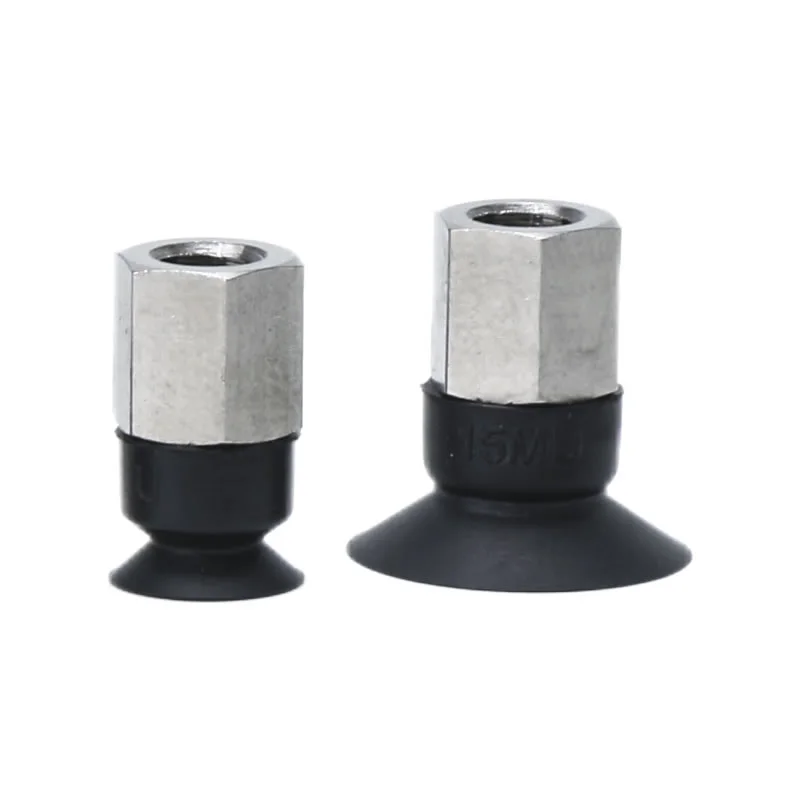

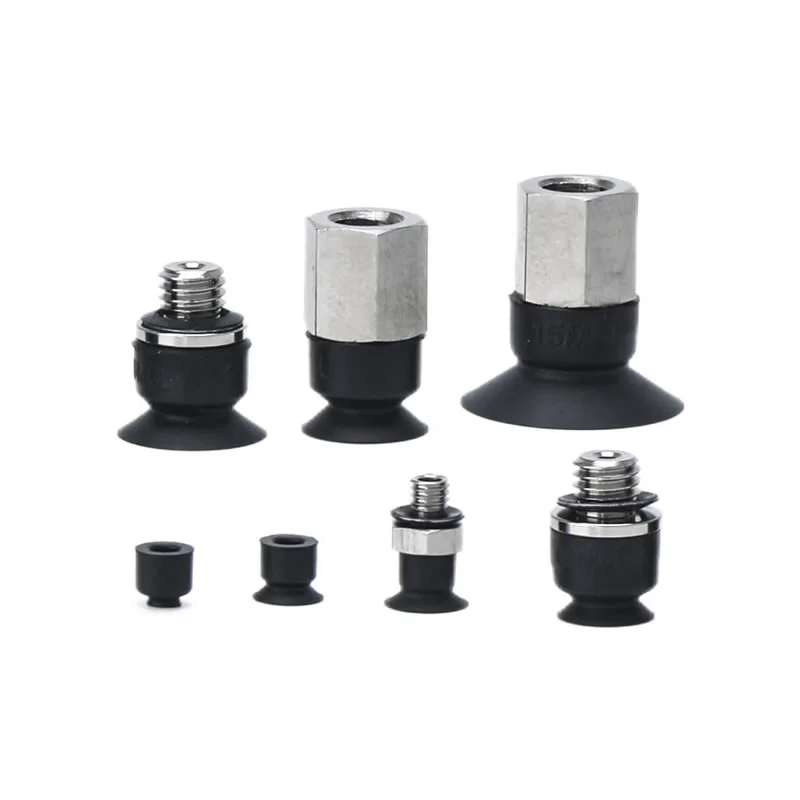

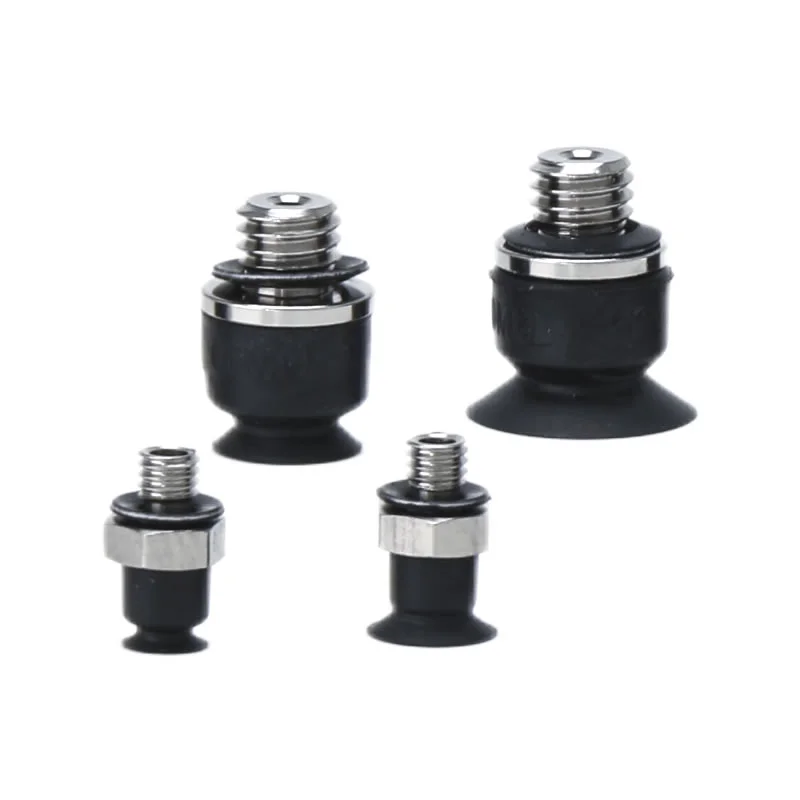

शॉर्ट-टाइप वैक्यूम सक्शन कप ZP2-MU

एक अग्रणी चीन निर्माता के रूप में, हमारा कारखाना अनुकूलित शॉर्ट-टाइप वैक्यूम सक्शन कप ZP2-MU (ø2-15mm) प्रदान करता है। तंग जगहों और एंटी-स्टैटिक सिलिकॉन के लिए लो प्रोफाइल की विशेषता। आयातित सिलिकॉन, एनबीआर और एंटी-स्टैटिक सामग्रियों का उपयोग करते हुए, सभी-स्टेनलेस स्टील घटकों के साथ संयुक्त, यह उत्पाद लिथियम बैटरी और सेमीकंडक्टर उद्योगों में उपयोग के लिए उपयुक्त है।

अक्सर पूछे जाने वाले प्रश्न

ZP2 में "MU" प्रकार क्या है?

"एमयू" प्रकार ZP2 श्रृंखला के भीतर एक मिनी, अल्ट्रा-कॉम्पैक्ट (माइक्रो) डिज़ाइन को संदर्भित करता है।
सटीक संचालन के लिए बहुत छोटे व्यास (φ2-φ15)।
तंग स्थापना स्थानों के लिए कम-प्रोफ़ाइल संरचना
हल्के, छोटे आकार के वर्कपीस के लिए अनुकूलित
कॉमाएलेक स्थिर आयामी सटीकता के साथ लघु-प्रकार के वैक्यूम सक्शन कप ZP2-MU का निर्माण करता है, जो उच्च-परिशुद्धता प्रणालियों में लगातार प्रदर्शन सुनिश्चित करता है।

ZP2-MU के प्रमुख लाभ क्या हैं?

संक्षिप्त आकार: सघन लेआउट और सीमित स्थान के लिए आदर्श
स्थिर सोखना: फ्लैट डिज़ाइन छोटे भागों पर विश्वसनीय सीलिंग सुनिश्चित करता है
सटीक हैंडलिंग: पिक-एंड-प्लेस के दौरान विरूपण को कम करता है
सामग्री लचीलापन: एनबीआर, सिलिकॉन और एंटी-स्टैटिक विकल्प उपलब्ध हैं
उच्च स्थिरता: कॉमेलेक का नियंत्रित उत्पादन थोक उपयोग में समान गुणवत्ता सुनिश्चित करता है

अनुप्रयोग क्या हैं?

इलेक्ट्रॉनिक्स उद्योग: चिप्स, छोटे घटक, पीसीबी हैंडलिंग (एंटी-स्टैटिक विकल्प उपलब्ध)
सटीक असेंबली लाइनें: छोटे प्लास्टिक या धातु के हिस्से
पैकेजिंग स्वचालन: हल्के आइटम और तेज़ चक्र संचालन
सूक्ष्म-घटक प्रबंधन: जहां स्थान और सटीकता महत्वपूर्ण हैं

I. मुख्य ताकतें

वैक्यूम सक्शन चार मुख्य फायदों के साथ औद्योगिक स्वचालन में "लचीली ग्रैस्पिंग" के लिए एक मुख्य समाधान है: गैर-हानिकारक ग्रैस्पिंग, बहु-सामग्री/अनियमित वर्कपीस के लिए अनुकूलनशीलता, स्वच्छ और पर्यावरण संरक्षण, और लचीला संचालन। इसे वर्कपीस की विभिन्न उद्योग विशेषताओं (पतली/मोटी, सटीक/मोटे, स्वच्छता/मानक) के लिए अनुकूलित किया जा सकता है।

द्वितीय. उद्योग द्वारा आवेदनों का निष्कर्षण

ए. चिकित्सा और चिकित्सा उद्योग

A.1：मुख्य आवश्यकताएँ:स्वच्छ और प्रदूषण मुक्त (एफडीए/जीएमपी अनुरूप), सौम्य और गैर-हानिकारक, और क्रॉस-संदूषण की रोकथाम

A.2 प्रमुख परिदृश्य:

1. फार्मास्युटिकल पैकेजिंग: दवा की बोतल / फार्मास्युटिकल प्लेट / इन्फ्यूजन बैग पिकअप (खाद्य ग्रेड सिलिकॉन सक्शन कप, कोई कण नहीं बहा)

2. मेडिकल डिवाइस असेंबली: सर्जिकल उपकरण/मेडिकल कैथेटर/प्रोस्थेसिस हैंडलिंग के टुकड़े (समायोज्य नकारात्मक दबाव, विरूपण संरक्षण)

3. जैविक प्रयोगशाला: पेट्री डिश/सेंट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड स्थानांतरण (रासायनिक प्रतिरोधी, बाँझ संगत)

बी. इलेक्ट्रॉनिक्स और सेमीकंडक्टर उद्योग

बी.1 मुख्य आवश्यकताएँ:विरोधी स्थैतिक (10⁶-10¹¹Ω), सटीक स्थिति (त्रुटि ≤0.01 मिमी), खरोंच प्रतिरोध

बी.2 प्रमुख परिदृश्य:

1. चिप/सेमीकंडक्टर: वेफर हैंडलिंग, चिप पैकेजिंग (छिद्रपूर्ण सिरेमिक/एंटी-स्टैटिक सिलिकॉन सक्शन कप, टूटने से बचाने के लिए समान नकारात्मक दबाव)

2. पीसीबी/घटक: लचीला पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) सतह पर लगे (झुर्रियों/फटने से बचाने के लिए पतले सिलिकॉन/जेल/माइक्रो सक्शन कप)

3. डिस्प्ले: एलसीडी/ओएलईडी पैनल, टच ग्लास ग्रैब (उच्च पारदर्शी सामग्री, कोई दाग और खरोंच नहीं)

C. ऑटोमोबाइल और ऑटो पार्ट्स उद्योग

C.1 मुख्य आवश्यकताएँ:बड़ा सक्शन (एकल सक्शन डिस्क ≥500N), बहु-विनिर्देश अनुकूलन (धातु/प्लास्टिक/ग्लास), गैर-पर्ची

C.2 प्रमुख परिदृश्य:

4. बॉडी निर्माण: स्टील प्लेट / डोर फ्रेम हैंडलिंग वेल्डिंग (बड़े व्यास रबर / मल्टी-सक्शन कप ऐरे, एंटी-स्लिप बनावट)

5. ग्लास / आंतरिक: विंडस्क्रीन स्थापना, चमड़े की सीट सतह स्थानांतरण (तापमान प्रतिरोधी सिलिकॉन / स्पंज सक्शन कप, विरूपण संरक्षण)

6. भाग: इंजन सिलेंडर बॉडी / गियरबॉक्स हाउसिंग ग्रैब (वैक्यूम + मैकेनिकल लॉक, एंटी-फ़ॉल)

D. खाद्य और पैकेजिंग उद्योग

D.1 मुख्य आवश्यकताएँ:खाद्य ग्रेड सामग्री (एफडीए प्रमाणित), साफ करने में आसान, क्रश प्रतिरोधी

D.2 प्रमुख परिदृश्य:

1. खाद्य प्रबंधन: पके हुए माल / ताजा मांस / फलों की छँटाई (कम सक्शन स्पंज सक्शन कप, गंधहीन और धोने में आसान)

2. पैकेजिंग स्वचालन: पैकेजिंग बैग खोलना, बाँझ कार्टन मोल्डिंग (स्थैतिक उन्मूलन / बहु-बिंदु सक्शन, पतली / कठोर पैकेजिंग के लिए उपयुक्त)

ई. रसद और भंडारण उद्योग

E.1 मुख्य आवश्यकताएँ:कुशल अनुकूलन (वस्तुओं के कई विनिर्देश), स्थिर दबाव, गिरावट-विरोधी

E.2 प्रमुख परिदृश्य:

1. कार्टन हैंडलिंग: ई-कॉमर्स कार्टन सॉर्टिंग (समायोज्य सक्शन सरणी, वैक्यूम दबाव)

2. प्लेट/रोल: लकड़ी बोर्ड/प्लास्टिक फिल्म रोल स्थानांतरण (लंबी पट्टी/कुंडलाकार सक्शन कप, ऑफसेट को रोकने के लिए समान सोखना)

एफ. नई ऊर्जा और विशेष उद्योग

F.1 नई ऊर्जा (लिथियम बैटरी/पीवी):

1. लिथियम बैटरी प्लेट (एंटी-स्टैटिक पोरस सक्शन कप, एंटी-डस्ट), फोटोवोल्टिक ग्लास (बड़ा सक्शन सिलिकॉन सक्शन कप, कोई खरोंच नहीं)

एफ.2 मुद्रण एवं कागज

1. कागज/मुद्रित सामग्री पर कब्जा (शोषक कागज सामग्री, फटने और स्याही संदूषण को रोकने के लिए थोड़ा नकारात्मक दबाव)

तृतीय. मूल अनुकूलन तर्क का सारांश

वर्कपीस की विशेषताएं	पिपेट अनुकूलन कार्यक्रम	संगत उद्योग परिदृश्य
पतला / नाजुक / परिशुद्धता	सिलिकॉन/सिरेमिक सामग्री, सूक्ष्म नकारात्मक दबाव, सूक्ष्म सक्शन नोजल	इलेक्ट्रॉनिक अर्धचालक, फार्मास्यूटिकल्स
भारी वस्तुएँ / बड़े आकार	रबर सामग्री, बड़े व्यास सक्शन कप, बहु-सक्शन कप सरणी	ऑटोमोबाइल, लॉजिस्टिक्स पैनल
स्वास्थ्य/प्रदूषण की रोकथाम	खाद्य/चिकित्सा ग्रेड सिलिकॉन, साफ करने में आसान संरचना	औषधि, भोजन
नरम/अनियमित सतहें	स्पंज सामग्री, विकृत सक्शन कप	कार का इंटीरियर, खाना
स्थैतिकरोधी आवश्यकताएँ	एंटीस्टैटिक सिलिकॉन, आयन विंड असिस्टेड	इलेक्ट्रॉनिक अर्धचालक

⑤ वैक्यूम इनलेट ② पैड व्यास (मिमी)		बी02	बी035	बी04	बी05	बी06	बी08	बी10	बी15
⑤ वैक्यूम इनलेट ② पैड व्यास (मिमी)		O2	ø3.5	O4	O5	O6	ø8	ø10	ø15
ए3	M3x0.5 (पुरुष)	●	●	●	●	—	—	—	—
H5	M5x0.8 (पुरुष)	—	—	—	—	●	●	●	●
बी5	M5x0.8 (महिला)	—	—	—	—	●	●	●	●

④सामग्री
N	एनबीआर
S	सिलिकॉन रबर
U	यूरेथेन रबर
F	एफकेएम
जी.एन	प्रवाहकीय एनबीआर
जी एस	प्रवाहकीय सिलिकॉन रबर

नमूना				øए	øबी	øसी	D	ँ	का	øजी	H	Y
	② पैड दीया.	③ पैड प्रकार	④ पैड मटेरिया
ZP2	बी02	म्यू	N S U F जी.एन जी एस	2	2.4	4	4	1	3	2	2.5	0.5
	बी035			3.5	3.8
	बी04			4	4.8			1.4				0.8
	बी05			5	5.8
	बी06			6	6.7	7.5	6.5	2	6	4	4	0.8
	बी08			8	8.8	8	7					1.2
	बी10			10	10.6
	बी15			15	15.6	9	8					2

नमूना						øए	øबी	C	D	अनुकूलक
	① वैक्यूम प्रवेश दिशा	② पैड दीया.	③ पैड प्रकार	④ पैड सामग्री	⑤ वैक्यूम प्रवेश
ZP2	T	बी02	म्यू	N S U F जी.एन जी एस	ए3	2	2.4	—	—	ZP2A-M01P
		बी035				3.5	3.8
		बी04				4	4.8
		बी05				5	5.8
		बी06			H5	6	6.7	11.5	8	ZP2A-M02P
		बी08				8	8.8	12	8.5
		बी10				10	10.6
		बी15				15	15.6	13	9.5

नमूना						øए	øबी	C	D	अनुकूलक
	① वैक्यूम प्रवेशदिशा	② पैड दीया.	③ पैड प्रकार	④ पैड सामग्री	⑤ वैक्यूम प्रवेश
ZP2	T	बी06	म्यू	N S U F जी.एन जी एस	बी5	6	6.7	14.5	6.5	ZP2A-M04
		बी08				8	8.8	15	7
		बी10				10	10.6
		बी15				15	15.6	16	8

शॉर्ट-टाइप वैक्यूम सक्शन कप ZP2-MU

लघु-प्रकार के वैक्यूम सक्शन कप ZP2-EU

ZP2 सीरीज शॉर्ट-टाइप वैक्यूम पैड यूनिट

एडाप्टर शॉर्ट-टाइप वैक्यूम पैड के साथ ZP2-T सीरीज

उत्पाद की विशेषताएँ:

विशेष विवरण:

सामग्री:

कनेक्शन विकल्प:

अक्सर पूछे जाने वाले प्रश्न

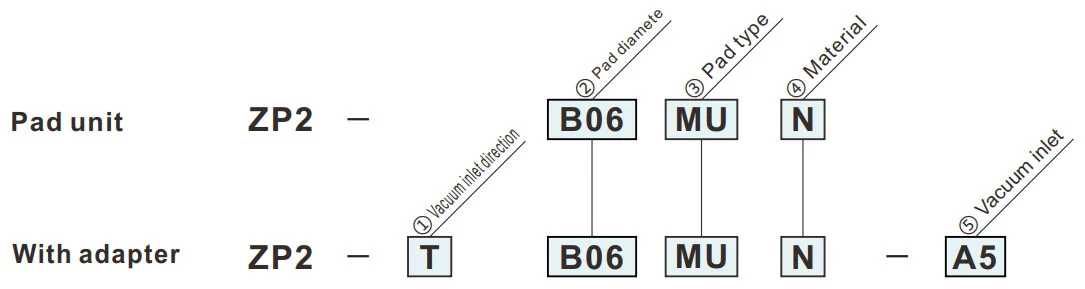

ऑर्डर कैसे करें

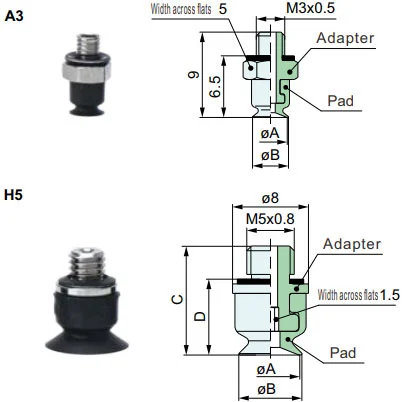

आयाम(मिमी)

पैड सामग्री और विशेषताएँ

विभिन्न औद्योगिक क्षेत्रों में वायवीय घटकों (वैक्यूम सक्शन कप) की अनुप्रयोग रूपरेखा

①वैक्यूम इनलेट दिशा
T	खड़ा
