वैक्यूम सक्शन चार मुख्य फायदों के साथ औद्योगिक स्वचालन में "लचीली ग्रैस्पिंग" के लिए एक मुख्य समाधान है: गैर-हानिकारक ग्रैस्पिंग, बहु-सामग्री/अनियमित वर्कपीस के लिए अनुकूलनशीलता, स्वच्छ और पर्यावरण संरक्षण, और लचीला संचालन। इसे वर्कपीस की विभिन्न उद्योग विशेषताओं (पतली/मोटी, सटीक/मोटे, स्वच्छता/मानक) के लिए अनुकूलित किया जा सकता है।

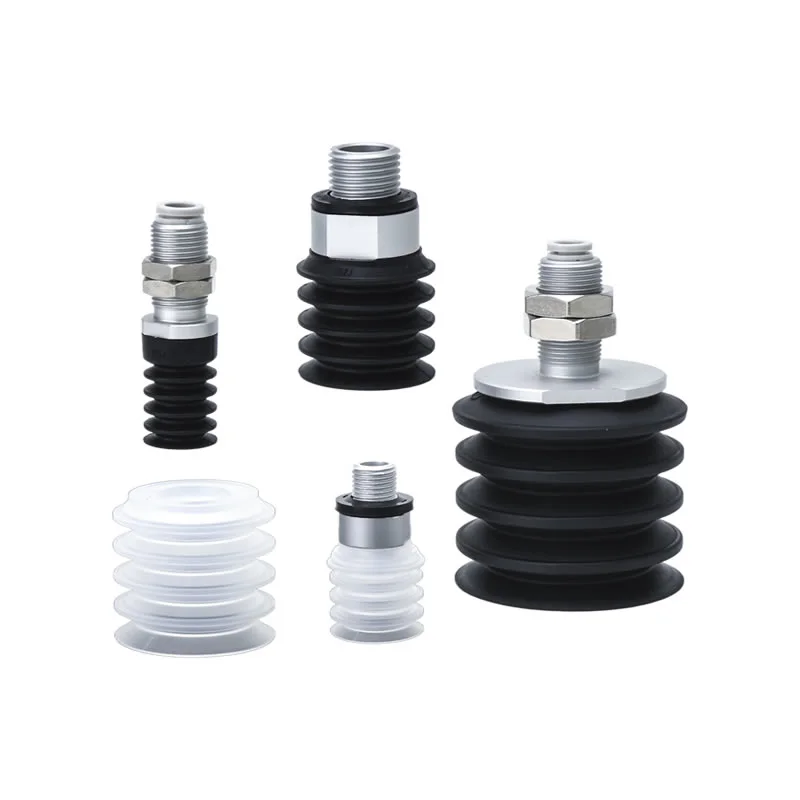

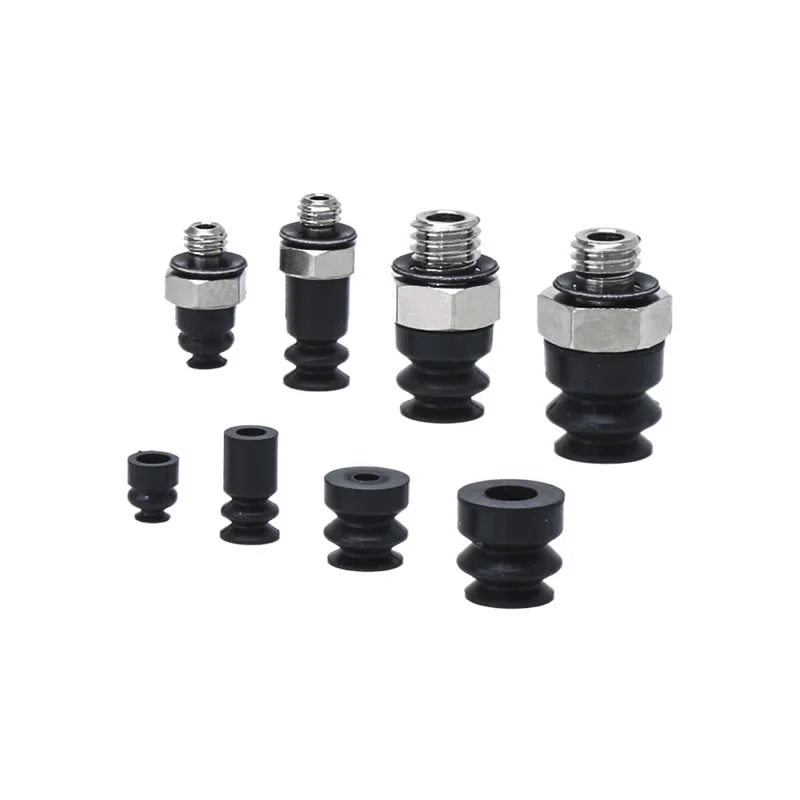

मिनी बेलोज़ वैक्यूम सक्शन कप ZP2-ZJ
झेजियांग कोमा इलेक्ट्रिक कंपनी लिमिटेड में चीन से मिनी बेलोज़ वैक्यूम सक्शन कप ZP2-ZJ का एक विशाल चयन प्राप्त करें। इन इकाइयों में एक अकॉर्डियन-शैली धौंकनी डिजाइन की सुविधा है: चार विशिष्ट आकार (φ2 मिमी, φ4 मिमी, φ5 मिमी, और φ6 मिमी) 1.5-धौंकनी संरचना का उपयोग करते हैं, जबकि शेष पांच आकार (φ15 मिमी, φ20 मिमी, φ30 मिमी, φ40मिमी, और φ46मिमी) 4.5-धौंकनी संरचना का उपयोग करते हैं। इस श्रृंखला के सभी सक्शन कप उच्च गुणवत्ता वाले रबर और सिलिकॉन सामग्री का उपयोग करके निर्मित किए जाते हैं, विशेष सामग्री विकल्प - जैसे एंटी-स्टैटिक वेरिएंट - भी उपलब्ध हैं।
क्लिक करें और चयन प्रारंभ करें
》उत्पाद जानकारी पर लौटें
मिनी बेलोज़ वैक्यूम सक्शन कप ZP2-ZJ
ZP2 सीरीज बेलोज़ वैक्यूम पैड यूनिट
एडाप्टर बेलोज़ वैक्यूम पैड के साथ ZP2-T श्रृंखला
विवरण
ऑर्डर कैसे करें
विशिष्टताएँ/सामग्री
अनुप्रयोग
संसाधन
कॉमेलेक अग्रणी निर्माता है, मिनी बेलोज़ वैक्यूम सक्शन कप ZP2-ZJ कॉम्पैक्ट, उच्च दक्षता वाले औद्योगिक वातावरण में सटीक और स्थिर हैंडलिंग के लिए एक आदर्श समाधान है।
ZP2-ZJ पैड की मुख्य विशेषताएं क्या हैं?
धौंकनी संरचना
1.5-परत (φ2-φ6) और 4.5-परत (φ15-φ46) कॉन्फ़िगरेशन के साथ अकॉर्डियन-शैली डिज़ाइन
लचीली प्लीट्स असमान, घुमावदार या झुकी हुई वर्कपीस सतहों के अनुकूल होती हैं
ऊंचाई और कोण विचलन के लिए अंतर्निहित मुआवजा, स्थिति संबंधी त्रुटियों को कम करना
अतिरिक्त बफर स्थान की आवश्यकता को समाप्त करता है, जो कॉम्पैक्ट उपकरण लेआउट के लिए आदर्श है
सामग्री विकल्प
एनबीआर:सामान्य अनुप्रयोगों के लिए लागत प्रभावी और पहनने के लिए प्रतिरोधी
सिलिकॉन:उच्च तापमान और स्वच्छ वातावरण के लिए उपयुक्त
इलेक्ट्रॉनिक्स और संवेदनशील उद्योगों के लिए अनुकूलित सामग्री (जैसे, एंटी-स्टैटिक)।
अल्पविराम स्थिर सामग्री गुणवत्ता और बैचों में लगातार प्रदर्शन सुनिश्चित करता है
उच्च प्रदर्शन
अनियमित या झुकी हुई सतहों पर भी मजबूत और स्थिर सक्शन
पारंपरिक फ्लैट कप की तुलना में अलगाव के जोखिम को कम करता है
विश्वसनीय संचालन के लिए परिपक्व वैक्यूम सीलिंग और दबाव-धारण तकनीक
चीन द्वारा समर्थित मिनी बेलोज़ वैक्यूम सक्शन कप ZP2-ZJ निर्माता लाभ:लागत दक्षता, विविध मॉडल और स्थिर आपूर्ति श्रृंखला
सही मिनी बेलोज़ वैक्यूम सक्शन कप ZP2-ZJ कैसे चुनें
सही मिनी बेलोज़ वैक्यूम सक्शन कप ZP2-ZJ का चयन करना आपकी वास्तविक कार्य स्थितियों पर निर्भर करता है। निम्नलिखित व्यावहारिक कारकों पर ध्यान दें:
1. वर्कपीस का आकार और सतह
असमान/घुमावदार सतहें → बेहतर लचीलेपन के लिए अधिक धौंकनी परतें (4.5-परत) चुनें
छोटे, थोड़े असमान हिस्से → 1.5-परत पर्याप्त और अधिक स्थिर है
धौंकनी संरचना पकड़ के दौरान कोण और ऊंचाई के अंतर की भरपाई करने में मदद करती है
2. वर्कपीस का आकार और वजन
छोटे/हल्के हिस्से → φ2–φ6
बड़े या भारी भाग → φ15-φ46
बड़े व्यास मजबूत चूषण बल और बेहतर स्थिरता प्रदान करते हैं
3. कार्य वातावरण
सामान्य स्थितियाँ → एनबीआर (लागत प्रभावी)
उच्च तापमान/स्वच्छ वातावरण → सिलिकॉन
इलेक्ट्रॉनिक्स/संवेदनशील भाग → विरोधी स्थैतिक सामग्री
अल्पविराम विशिष्ट उद्योग आवश्यकताओं से मेल खाने के लिए सामग्री अनुकूलन का समर्थन करता है
4. उपकरण स्थान और लेआउट
अतिरिक्त बफर स्पेस की आवश्यकता नहीं होने के कारण कॉम्पैक्ट ऑटोमेशन सिस्टम → ZP2-ZJ आदर्श है
सुनिश्चित करें कि कप की ऊंचाई और स्ट्रोक आपकी मशीन के डिज़ाइन से मेल खाते हों
मौजूदा माउंटिंग और वैक्यूम सिस्टम के साथ संगतता की जांच करें
5. गति और सटीकता को संभालना
हाई-स्पीड पिक-एंड-प्लेस → तेज़ प्रतिक्रिया वाले छोटे कप
सटीक स्थिति की आवश्यकता → गलत संरेखण को कम करने के लिए उपयुक्त धौंकनी परतें चुनें
6. स्थिरता आवश्यकताएँ
यदि वर्कपीस झुका हुआ है या असंगत रूप से स्थित है, तो प्राथमिकता दें:
बहु-परत धौंकनी
बड़ा संपर्क क्षेत्र
इससे सीलिंग में सुधार होता है और सक्शन विफलता कम हो जाती है
व्यावहारिक चयन युक्ति
यदि आप अनिश्चित हैं, तो इससे प्रारंभ करें:
मध्यम आकार (जैसे, φ15–φ30)
सिलिकॉन या एनबीआर सामग्री
सामान्य उपयोग के लिए 1.5-परत/जटिल सतहों के लिए 4.5-परत
फिर वास्तविक परीक्षण प्रदर्शन के आधार पर अनुकूलन करें।

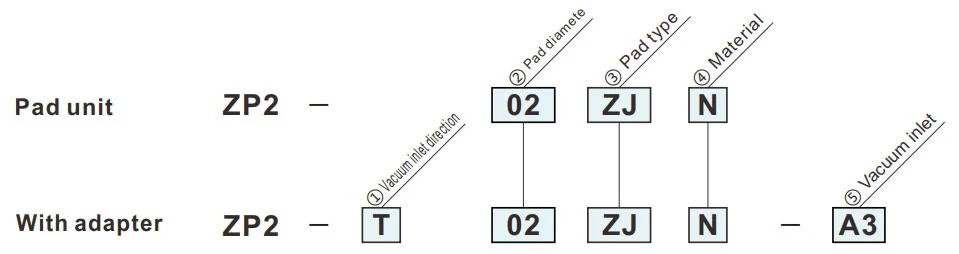

ऑर्डर कैसे करें
- उपयोग के लिए जहां बफ़र (स्प्रिंग प्रकार) के लिए कोई जगह नहीं है।
- झुकी हुई सोखने वाली सतह के साथ काम के टुकड़े।
| ①वैक्यूम इनलेट दिशा | |
| T | खड़ा |
| ③पैड प्रकार | |
| ZJ | धौंकनी |
|
⑤ वैक्यूम इनलेट
② पैड व्यास (मिमी)
|
02 | 04 | 05 | 06 | |
| O2 | O4 | O5 | O6 | ||
| ए3 | M3x0.5(पुरुष) | ● | ● | — | — |
| ए5 | M5x0.8(पुरुष) | — | — | ● | ● |
| ④सामग्री | |
| N | एनबीआर |
| S | सिलिकॉन रबर |
| U | यूरेथेन रबर |
| F | एफकेएम |
| जी.एन | प्रवाहकीय एनबीआर |
| जी एस | प्रवाहकीय सिलिकॉन रबर |
हरा प्रतीक अनुकूलित मॉडल है।

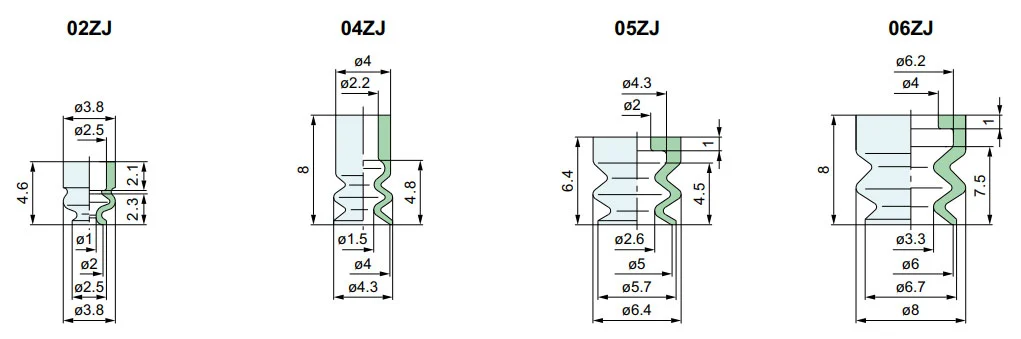

आयाम(मिमी)
हरा प्रतीक अनुकूलित मॉडल है।
ZJ
धौंकनी
| नमूना | |||
|
② पैड दीया. |
③ पैड प्रकार |
④ पैड सामग्री |
|
| ZP2 | 02 | ZJ |
N S U F जी.एन जी एस |
| 04 | |||
| 05 | |||
| 06 | |||
संदर्भ के लिए मॉडल: ZP2-02ZJS

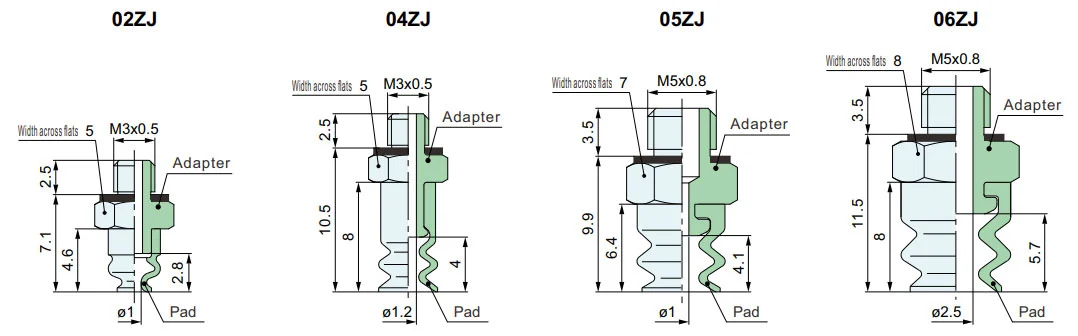

ZP2-T
खड़ा
| नमूना | अनुकूलक | |||||
|
① वैक्यूम प्रवेश दिशा |
② पैड दीया. |
③ पैड प्रकार |
④ पैड सामग्री |
⑤ वैक्यूम प्रवेश |
||
| ZP2 | T | 02 | ZJ |
N S U F जी.एन जी एस |
ए3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | ए5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
संदर्भ के लिए मॉडल: ZP2-T04ZJGS-A3
पैड सामग्री और विशेषताएँ
⚪:बहुत कम या कोई प्रभाव नहीं △:स्थितियों के आधार पर उपयोग किया जा सकता है X:उपयुक्त नहीं
|
सामग्री
विशेषताएँ
|
प्रतीक | ड्यूरोमीटर एचएस (±5°) |
रंग का रबड़ |
ऑपरेटिंग तापमान रेंज (डिग्री सेल्सियस) |
तेल प्रतिरोध पेट्रोल |
तेल प्रतिरोध कोलतार से उत्पन्न एक तेल |
आधार प्रतिरोध |
अम्ल प्रतिरोध |
weatherability | ओजोन प्रतिरोध |
घर्षण प्रतिरोध |
जलरोधक | विलायक प्रतिरोध (बेंजीन, टोल्यूनि) |
आवेदन |
| एनबीआर | N | 50 | काला | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कार्य, नालीदार बोर्ड, लिबास प्लेट, आयरन प्लेट और अन्य का स्थानांतरण |
| सिलिकॉन रबर | S | 45~50 | सफ़ेद | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाई-कास्टिंग से हटाना, पतला काम, खाद्य प्रोसेसर |
| यूरेथेन रबर | U | 50 ~ 60 | भूरा | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | नालीदार बोर्ड, लोहे की प्लेट, लिबास प्लेट |
| एफकेएम | F | 60 | काला | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक कार्य |
| प्रवाहकीय एनबीआर | जी.एन | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | अर्धचालक का सामान्य कार्य (स्थैतिक विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रगड़ | जी एस | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | अर्धचालक (स्थैतिक बिजली) |
उपरोक्त तालिका केवल विषय रबर सामग्री की सामान्य विशेषताओं को शामिल करती है। नीला प्रतीक अनुकूलित मॉडल है।
विभिन्न औद्योगिक क्षेत्रों में वायवीय घटकों (वैक्यूम सक्शन कप) की अनुप्रयोग रूपरेखा
I. मुख्य ताकतें
द्वितीय. उद्योग द्वारा आवेदनों का निष्कर्षण
ए. चिकित्सा और चिकित्सा उद्योग
A.1：मुख्य आवश्यकताएँ:स्वच्छ और प्रदूषण मुक्त (एफडीए/जीएमपी अनुरूप), सौम्य और गैर-हानिकारक, और क्रॉस-संदूषण की रोकथाम
A.2 प्रमुख परिदृश्य:
1. फार्मास्युटिकल पैकेजिंग: दवा की बोतल / फार्मास्युटिकल प्लेट / इन्फ्यूजन बैग पिकअप (खाद्य ग्रेड सिलिकॉन सक्शन कप, कोई कण नहीं बहा)
2. मेडिकल डिवाइस असेंबली: सर्जिकल उपकरण/मेडिकल कैथेटर/प्रोस्थेसिस हैंडलिंग के टुकड़े (समायोज्य नकारात्मक दबाव, विरूपण संरक्षण)
3. जैविक प्रयोगशाला: पेट्री डिश/सेंट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड स्थानांतरण (रासायनिक प्रतिरोधी, बाँझ संगत)
बी. इलेक्ट्रॉनिक्स और सेमीकंडक्टर उद्योग
बी.1 मुख्य आवश्यकताएँ:विरोधी स्थैतिक (10⁶-10¹¹Ω), सटीक स्थिति (त्रुटि ≤0.01 मिमी), खरोंच प्रतिरोध
बी.2 प्रमुख परिदृश्य:
1. चिप/सेमीकंडक्टर: वेफर हैंडलिंग, चिप पैकेजिंग (छिद्रपूर्ण सिरेमिक/एंटी-स्टैटिक सिलिकॉन सक्शन कप, टूटने से बचाने के लिए समान नकारात्मक दबाव)
2. पीसीबी/घटक: लचीला पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) सतह पर लगे (झुर्रियों/फटने से बचाने के लिए पतले सिलिकॉन/जेल/माइक्रो सक्शन कप)
3. डिस्प्ले: एलसीडी/ओएलईडी पैनल, टच ग्लास ग्रैब (उच्च पारदर्शी सामग्री, कोई दाग और खरोंच नहीं)
C. ऑटोमोबाइल और ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकताएँ:बड़ा सक्शन (एकल सक्शन डिस्क ≥500N), बहु-विनिर्देश अनुकूलन (धातु/प्लास्टिक/ग्लास), गैर-पर्ची
C.2 प्रमुख परिदृश्य:
4. बॉडी निर्माण: स्टील प्लेट / डोर फ्रेम हैंडलिंग वेल्डिंग (बड़े व्यास रबर / मल्टी-सक्शन कप ऐरे, एंटी-स्लिप बनावट)
5. ग्लास / आंतरिक: विंडस्क्रीन स्थापना, चमड़े की सीट सतह स्थानांतरण (तापमान प्रतिरोधी सिलिकॉन / स्पंज सक्शन कप, विरूपण संरक्षण)
6. भाग: इंजन सिलेंडर बॉडी / गियरबॉक्स हाउसिंग ग्रैब (वैक्यूम + मैकेनिकल लॉक, एंटी-फ़ॉल)
D. खाद्य और पैकेजिंग उद्योग
D.1 मुख्य आवश्यकताएँ:खाद्य ग्रेड सामग्री (एफडीए प्रमाणित), साफ करने में आसान, क्रश प्रतिरोधी
D.2 प्रमुख परिदृश्य:
1. खाद्य प्रबंधन: पके हुए माल / ताजा मांस / फलों की छँटाई (कम सक्शन स्पंज सक्शन कप, गंधहीन और धोने में आसान)
2. पैकेजिंग स्वचालन: पैकेजिंग बैग खोलना, बाँझ कार्टन मोल्डिंग (स्थैतिक उन्मूलन / बहु-बिंदु सक्शन, पतली / कठोर पैकेजिंग के लिए उपयुक्त)
ई. रसद और भंडारण उद्योग
E.1 मुख्य आवश्यकताएँ:कुशल अनुकूलन (वस्तुओं के कई विनिर्देश), स्थिर दबाव, गिरावट-विरोधी
E.2 प्रमुख परिदृश्य:
1. कार्टन हैंडलिंग: ई-कॉमर्स कार्टन सॉर्टिंग (समायोज्य सक्शन सरणी, वैक्यूम दबाव)
2. प्लेट/रोल: लकड़ी बोर्ड/प्लास्टिक फिल्म रोल स्थानांतरण (लंबी पट्टी/कुंडलाकार सक्शन कप, ऑफसेट को रोकने के लिए समान सोखना)
एफ. नई ऊर्जा और विशेष उद्योग
F.1 नई ऊर्जा (लिथियम बैटरी/पीवी):
1. लिथियम बैटरी प्लेट (एंटी-स्टैटिक पोरस सक्शन कप, एंटी-डस्ट), फोटोवोल्टिक ग्लास (बड़ा सक्शन सिलिकॉन सक्शन कप, कोई खरोंच नहीं)
एफ.2 मुद्रण एवं कागज
1. कागज/मुद्रित सामग्री पर कब्जा (शोषक कागज सामग्री, फटने और स्याही संदूषण को रोकने के लिए थोड़ा नकारात्मक दबाव)
तृतीय. मूल अनुकूलन तर्क का सारांश
| वर्कपीस की विशेषताएं | पिपेट अनुकूलन कार्यक्रम | संगत उद्योग परिदृश्य |
| पतला / नाजुक / परिशुद्धता | सिलिकॉन/सिरेमिक सामग्री, सूक्ष्म नकारात्मक दबाव, सूक्ष्म सक्शन नोजल | इलेक्ट्रॉनिक अर्धचालक, फार्मास्यूटिकल्स |
| भारी वस्तुएँ / बड़े आकार | रबर सामग्री, बड़े व्यास सक्शन कप, बहु-सक्शन कप सरणी | ऑटोमोबाइल, लॉजिस्टिक्स पैनल |
| स्वास्थ्य/प्रदूषण की रोकथाम | खाद्य/चिकित्सा ग्रेड सिलिकॉन, साफ करने में आसान संरचना | औषधि, भोजन |
| नरम/अनियमित सतहें | स्पंज सामग्री, विकृत सक्शन कप | कार का इंटीरियर, खाना |
| स्थैतिकरोधी आवश्यकताएँ | एंटीस्टैटिक सिलिकॉन, आयन विंड असिस्टेड | इलेक्ट्रॉनिक अर्धचालक |
स्थापना मैनुअल
पीडीएफ डाउनलोड करें
चेतावनी+सावधानी (उपयोग से पहले पढ़ें)
पीडीएफ डाउनलोड करें
