वैक्यूम सक्शन चार मुख्य फायदों के साथ औद्योगिक स्वचालन में "लचीली ग्रैस्पिंग" के लिए एक मुख्य समाधान है: गैर-हानिकारक ग्रैस्पिंग, बहु-सामग्री/अनियमित वर्कपीस के लिए अनुकूलनशीलता, स्वच्छ और पर्यावरण संरक्षण, और लचीला संचालन। इसे वर्कपीस की विभिन्न उद्योग विशेषताओं (पतली/मोटी, सटीक/मोटे, स्वच्छता/मानक) के लिए अनुकूलित किया जा सकता है।
स्पंज वैक्यूम सक्शन कप ZP2
कॉमाएलेक अपनी स्वयं की विनिर्माण सुविधाएं संचालित करता है, अपने उत्पादन में उच्च गुणवत्ता वाले रबर, सिलिकॉन और विभिन्न विशेष सामग्रियों (जैसे एंटी-स्टैटिक यौगिकों) का उपयोग करता है। हम चुनने के लिए आकार विशिष्टताओं की एक विस्तृत श्रृंखला प्रदान करते हैं। स्पंज वैक्यूम सक्शन कप ZP2 का इलेक्ट्रॉनिक्स विनिर्माण क्षेत्र में व्यापक रूप से उपयोग किया जाता है; असमान वर्कपीस को संभालने के लिए विशेष रूप से डिज़ाइन की गई, यह श्रृंखला चार कॉम्पैक्ट आकारों में उपलब्ध है: φ6 मिमी, φ8 मिमी, φ10 मिमी, और φ15 मिमी।
क्लिक करें और चयन प्रारंभ करें
》उत्पाद जानकारी पर लौटें
स्पंज वैक्यूम सक्शन कप ZP2

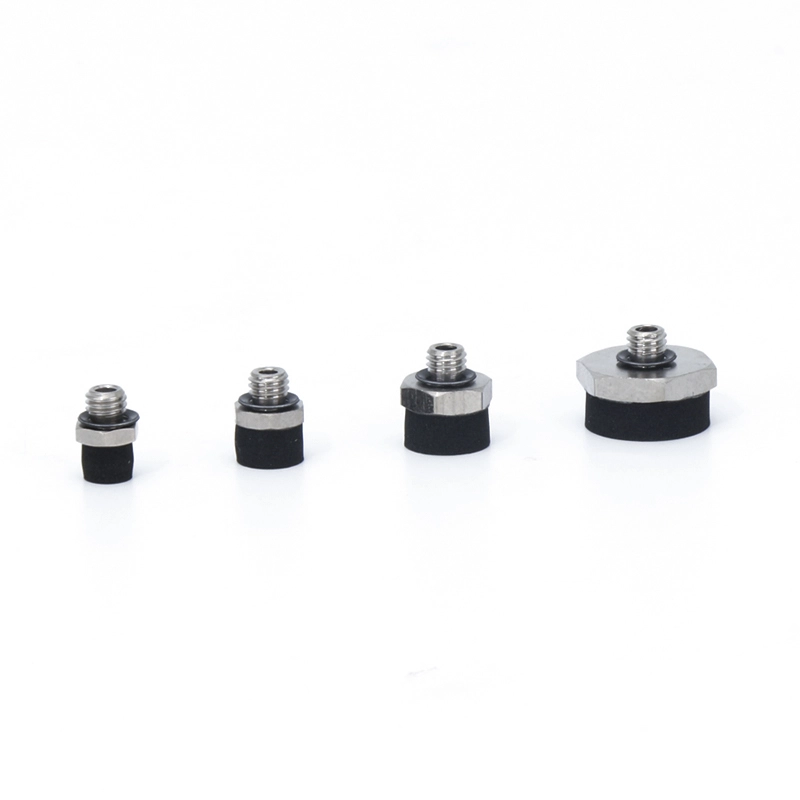

ZP2 सीरीज स्पंज वैक्यूम पैड यूनिट

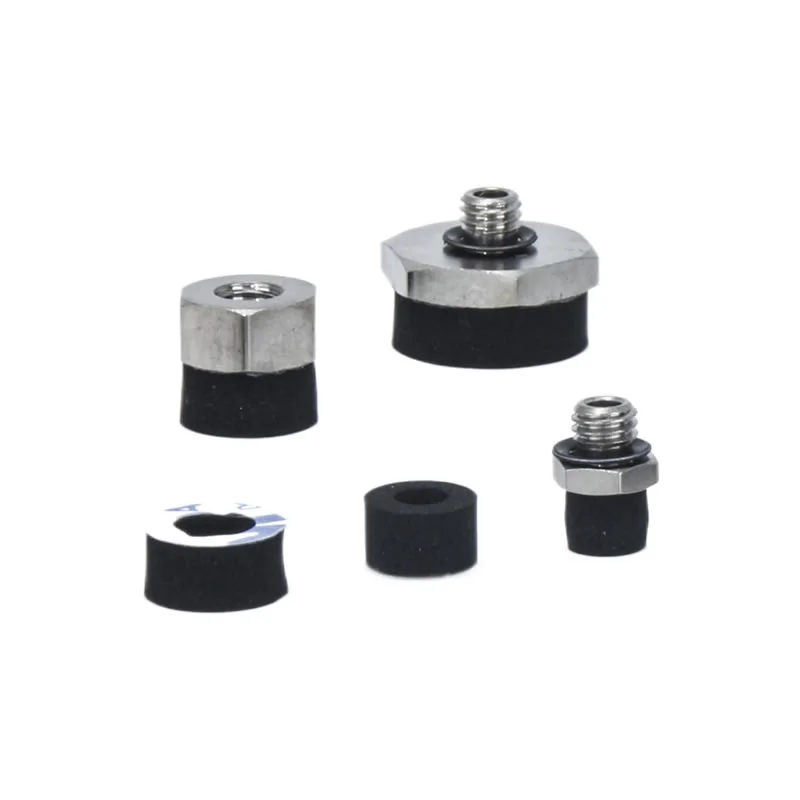

एडाप्टर स्पंज वैक्यूम पैड के साथ ZP2-T श्रृंखला
विवरण
ऑर्डर कैसे करें
विशिष्टताएँ/सामग्री
अनुप्रयोग
संसाधन
स्पंज वैक्यूम सक्शन कप ZP2 को स्वचालित प्रणालियों में असमान, बनावट वाली या अनियमित सतहों की स्थिर पकड़ के लिए इंजीनियर किया गया है। उनका कॉम्पैक्ट और लचीला डिज़ाइन उन्हें इलेक्ट्रॉनिक्स, इंजेक्शन मोल्डिंग और छोटे धातु उद्योगों के लिए आदर्श बनाता है।
स्पंज वैक्यूम सक्शन कप ZP2 की मुख्य विशेषताएं
अत्यधिक लोचदार सामग्री
नरम स्पंज सामग्री से बना है जो उभारों, गड्ढों और खुरदुरी सतहों के अनुरूप है
नाजुक घटकों को नुकसान पहुंचाए बिना कोमल लेकिन मजबूत पकड़ सुनिश्चित करता है
उत्कृष्ट सीलिंग
वैक्यूम रिसाव को रोकने के लिए सतह के अंतराल को प्रभावी ढंग से भरता है
असमान वर्कपीस के विश्वसनीय संचालन के लिए लगातार सक्शन पावर बनाए रखता है
विविध विकल्प
रोबोटिक हथियारों और स्वचालित हैंडलिंग सिस्टम के साथ संगत
छोटे इलेक्ट्रॉनिक्स, सर्किट बोर्ड, मोल्डेड घटकों और हार्डवेयर भागों के लिए उपयुक्त
संक्षिप्त परिरूप
जगह बचाने वाला निर्माण तंग उत्पादन लाइनों में एकीकरण की अनुमति देता है
सीमित स्थापना स्थान वाले स्टेशनों के लिए आदर्श
उपलब्ध प्रपत्र
विभिन्न सतह आवश्यकताओं से मेल खाने के लिए फ्लैट और बनावट वाले वेरिएंट में उपलब्ध है
सटीक हैंडलिंग आवश्यकताओं के साथ विभिन्न स्वचालन अनुप्रयोगों के लिए अनुकूल
व्यास सीमा
φ6 मिमी, φ8 मिमी, φ10 मिमी और φ15 मिमी में पेश किया गया
छोटे और अनियमित वर्कपीस की एक विस्तृत श्रृंखला के अनुरूप लचीलापन प्रदान करता है
अक्सर पूछे जाने वाले प्रश्न
ZP2 स्पंज पैड किसके लिए उपयोग किए जाते हैं?
स्पंज वैक्यूम सक्शन कप ZP2 स्वचालित प्रणालियों में असमान, बनावट वाले या अनियमित वर्कपीस को पकड़ने के लिए आदर्श हैं, आमतौर पर इलेक्ट्रॉनिक्स, इंजेक्शन मोल्डिंग और छोटे धातु भागों को संभालने में उपयोग किया जाता है।
कौन से आकार और आकार उपलब्ध हैं?
वे फ्लैट या बनावट वाले रूपों के साथ φ6 मिमी, φ8 मिमी, φ10 मिमी और φ15 मिमी व्यास में आते हैं, जिन्हें रोबोटिक हथियारों और स्वचालित उत्पादन लाइनों में कॉम्पैक्ट एकीकरण के लिए डिज़ाइन किया गया है।
मुझे सही साइज़ कैसे चुनना चाहिए?
ऐसा कप चुनें जो वर्कपीस के सतह क्षेत्र और वजन से मेल खाता हो, जो आपके स्वचालन प्रणाली के साथ पर्याप्त वैक्यूम संपर्क और अनुकूलता सुनिश्चित करता हो।
विशिष्ट भार क्षमता क्या है?
लोड कप आकार, सतह प्रकार और वैक्यूम स्रोत पर निर्भर करता है; छोटे कप हल्के घटकों के लिए उपयुक्त होते हैं, जबकि बड़े φ15 मिमी कप थोड़े भारी या असमान भागों को संभाल सकते हैं।
मुझे उन्हें कब बदलना चाहिए?
यदि कपों में घिसाव, दरारें या विकृति दिखाई दे, या यदि वैक्यूम आसंजन अस्थिर हो जाए, तो कपों को बदल दें, जिससे विश्वसनीय और सुरक्षित संचालन सुनिश्चित हो सके।

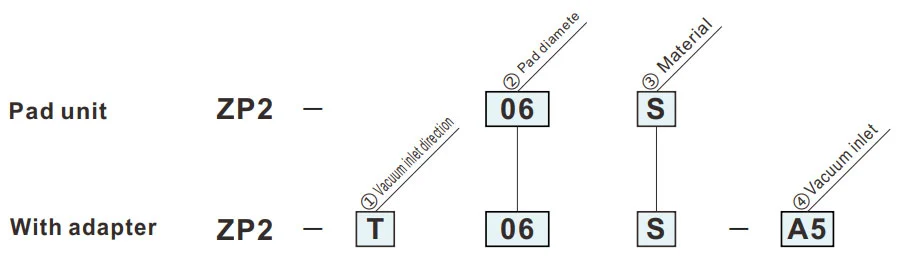

ऑर्डर कैसे करें
- धक्कों के साथ काम के टुकड़ों के सोखने के लिए।
| ①वैक्यूम इनलेट दिशा | |
| T | खड़ा |
| ②पैड व्यास (मिमी) | |
| 06 | O6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③सामग्री | |
| S | सीआर स्पंज (दो तरफा टेप के साथ) |
| ④वैक्यूम इनलेट | |
| ए5 | M5x0.8 (पुरुष) |
| बी5 | M5x0.8 (महिला) |
आयाम(मिमी)
हरा प्रतीक अनुकूलित मॉडल है।
S

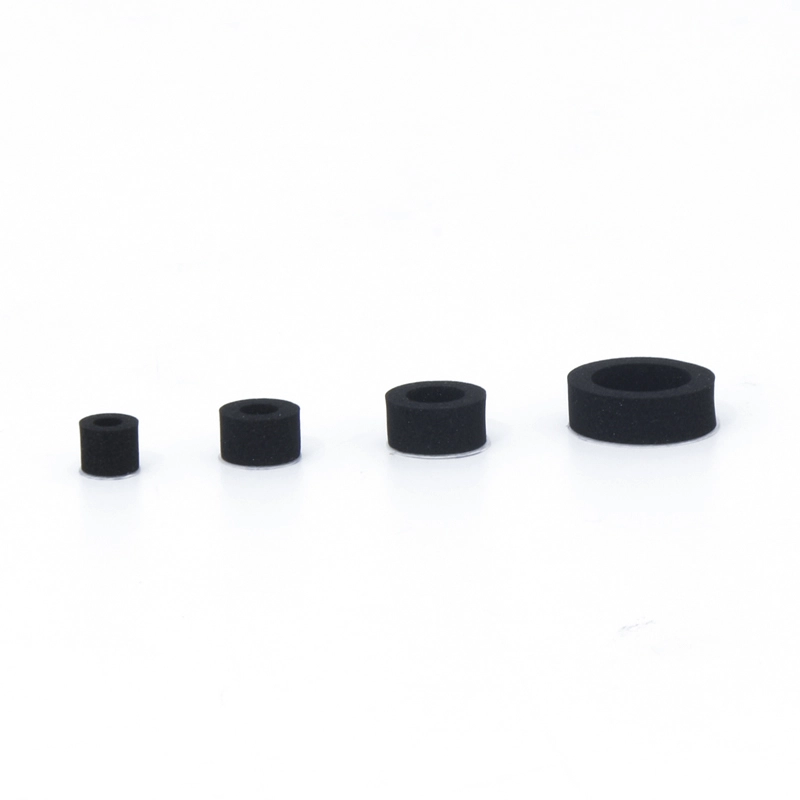

स्पंज पैड
| नमूना | øए | øबी | ||
|
② पैड दीया. |
③ पैड सामग्री |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
संदर्भ के लिए मॉडल: ZP2-06S
एडॉप्टर माउंटिंग आयाम
|
लागू पैड: 06S
|
लागू पैड: 08S
|
|
लागू पैड: 10S
|
लागू पैड: 15S
|
ZP2-T
खड़ा
ए5
| नमूना | øए | øबी | øसी | D | E | L | अनुकूलक | ||||
|
① वैक्यूम प्रवेशदिशा |
② पैड दीया. |
③ पैड सामग्री |
④ वैक्यूम प्रवेश |
||||||||
| ZP2 | T | 06 | S | ए5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
संदर्भ के लिए मॉडल: ZP2-T06S-A5
ZP2-T
खड़ा
बी5
| नमूना | øए | øबी | øसी | E | L | अनुकूलक | ||||
|
① वैक्यूम प्रवेश दिशा |
② पैड दीया. |
③ पैड सामग्री |
④ वैक्यूम प्रवेश |
|||||||
| ZP2 | T | 06 | S | बी5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
संदर्भ के लिए मॉडल: ZP2-T06S-B5
पैड सामग्री और विशेषताएँ
⚪:बहुत कम या कोई प्रभाव नहीं △:स्थितियों के आधार पर उपयोग किया जा सकता है X:उपयुक्त नहीं
|
सामग्री
विशेषताएँ
|
प्रतीक | ड्यूरोमीटर एचएस (±5°) |
रंग का रबड़ |
ऑपरेटिंग तापमान रेंज (डिग्री सेल्सियस) |
तेल प्रतिरोध पेट्रोल |
तेल प्रतिरोध कोलतार से उत्पन्न एक तेल |
आधार प्रतिरोध |
अम्ल प्रतिरोध |
weatherability | ओजोन प्रतिरोध |
घर्षण प्रतिरोध |
जलरोधक | विलायक प्रतिरोध (बेंजीन, टोल्यूनि) |
आवेदन |
| एनबीआर | N | 50 | काला | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कार्य, नालीदार बोर्ड, लिबास प्लेट, आयरन प्लेट और अन्य का स्थानांतरण |
| सिलिकॉन रबर | S | 45~50 | सफ़ेद | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाई-कास्टिंग से हटाना, पतला काम, खाद्य प्रोसेसर |
| यूरेथेन रबर | U | 50 ~ 60 | भूरा | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | नालीदार बोर्ड, लोहे की प्लेट, लिबास प्लेट |
| एफकेएम | F | 60 | काला | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक कार्य |
| प्रवाहकीय एनबीआर | जी.एन | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | अर्धचालक का सामान्य कार्य (स्थैतिक विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रगड़ | जी एस | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | अर्धचालक (स्थैतिक बिजली) |
उपरोक्त तालिका केवल विषय रबर सामग्री की सामान्य विशेषताओं को शामिल करती है। नीला प्रतीक अनुकूलित मॉडल है।
विभिन्न औद्योगिक क्षेत्रों में वायवीय घटकों (वैक्यूम सक्शन कप) की अनुप्रयोग रूपरेखा
I. मुख्य ताकतें
द्वितीय. उद्योग द्वारा आवेदनों का निष्कर्षण
ए. चिकित्सा और चिकित्सा उद्योग
A.1：मुख्य आवश्यकताएँ:स्वच्छ और प्रदूषण मुक्त (एफडीए/जीएमपी अनुरूप), सौम्य और गैर-हानिकारक, और क्रॉस-संदूषण की रोकथाम
A.2 प्रमुख परिदृश्य:
1. फार्मास्युटिकल पैकेजिंग: दवा की बोतल / फार्मास्युटिकल प्लेट / इन्फ्यूजन बैग पिकअप (खाद्य ग्रेड सिलिकॉन सक्शन कप, कोई कण नहीं बहा)
2. मेडिकल डिवाइस असेंबली: सर्जिकल उपकरण/मेडिकल कैथेटर/प्रोस्थेसिस हैंडलिंग के टुकड़े (समायोज्य नकारात्मक दबाव, विरूपण संरक्षण)
3. जैविक प्रयोगशाला: पेट्री डिश/सेंट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड स्थानांतरण (रासायनिक प्रतिरोधी, बाँझ संगत)
बी. इलेक्ट्रॉनिक्स और सेमीकंडक्टर उद्योग
बी.1 मुख्य आवश्यकताएँ:विरोधी स्थैतिक (10⁶-10¹¹Ω), सटीक स्थिति (त्रुटि ≤0.01 मिमी), खरोंच प्रतिरोध
बी.2 प्रमुख परिदृश्य:
1. चिप/सेमीकंडक्टर: वेफर हैंडलिंग, चिप पैकेजिंग (छिद्रपूर्ण सिरेमिक/एंटी-स्टैटिक सिलिकॉन सक्शन कप, टूटने से बचाने के लिए समान नकारात्मक दबाव)
2. पीसीबी/घटक: लचीला पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) सतह पर लगे (झुर्रियों/फटने से बचाने के लिए पतले सिलिकॉन/जेल/माइक्रो सक्शन कप)
3. डिस्प्ले: एलसीडी/ओएलईडी पैनल, टच ग्लास ग्रैब (उच्च पारदर्शी सामग्री, कोई दाग और खरोंच नहीं)
C. ऑटोमोबाइल और ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकताएँ:बड़ा सक्शन (एकल सक्शन डिस्क ≥500N), बहु-विनिर्देश अनुकूलन (धातु/प्लास्टिक/ग्लास), गैर-पर्ची
C.2 प्रमुख परिदृश्य:
4. बॉडी निर्माण: स्टील प्लेट / डोर फ्रेम हैंडलिंग वेल्डिंग (बड़े व्यास रबर / मल्टी-सक्शन कप ऐरे, एंटी-स्लिप बनावट)
5. ग्लास / आंतरिक: विंडस्क्रीन स्थापना, चमड़े की सीट सतह स्थानांतरण (तापमान प्रतिरोधी सिलिकॉन / स्पंज सक्शन कप, विरूपण संरक्षण)
6. भाग: इंजन सिलेंडर बॉडी / गियरबॉक्स हाउसिंग ग्रैब (वैक्यूम + मैकेनिकल लॉक, एंटी-फ़ॉल)
D. खाद्य और पैकेजिंग उद्योग
D.1 मुख्य आवश्यकताएँ:खाद्य ग्रेड सामग्री (एफडीए प्रमाणित), साफ करने में आसान, क्रश प्रतिरोधी
D.2 प्रमुख परिदृश्य:
1. खाद्य प्रबंधन: पके हुए माल / ताजा मांस / फलों की छँटाई (कम सक्शन स्पंज सक्शन कप, गंधहीन और धोने में आसान)
2. पैकेजिंग स्वचालन: पैकेजिंग बैग खोलना, बाँझ कार्टन मोल्डिंग (स्थैतिक उन्मूलन / बहु-बिंदु सक्शन, पतली / कठोर पैकेजिंग के लिए उपयुक्त)
ई. रसद और भंडारण उद्योग
E.1 मुख्य आवश्यकताएँ:कुशल अनुकूलन (वस्तुओं के कई विनिर्देश), स्थिर दबाव, गिरावट-विरोधी
E.2 प्रमुख परिदृश्य:
1. कार्टन हैंडलिंग: ई-कॉमर्स कार्टन सॉर्टिंग (समायोज्य सक्शन सरणी, वैक्यूम दबाव)
2. प्लेट/रोल: लकड़ी बोर्ड/प्लास्टिक फिल्म रोल स्थानांतरण (लंबी पट्टी/कुंडलाकार सक्शन कप, ऑफसेट को रोकने के लिए समान सोखना)
एफ. नई ऊर्जा और विशेष उद्योग
F.1 नई ऊर्जा (लिथियम बैटरी/पीवी):
1. लिथियम बैटरी प्लेट (एंटी-स्टैटिक पोरस सक्शन कप, एंटी-डस्ट), फोटोवोल्टिक ग्लास (बड़ा सक्शन सिलिकॉन सक्शन कप, कोई खरोंच नहीं)
एफ.2 मुद्रण एवं कागज
1. कागज/मुद्रित सामग्री पर कब्जा (शोषक कागज सामग्री, फटने और स्याही संदूषण को रोकने के लिए थोड़ा नकारात्मक दबाव)
तृतीय. मूल अनुकूलन तर्क का सारांश
| वर्कपीस की विशेषताएं | पिपेट अनुकूलन कार्यक्रम | संगत उद्योग परिदृश्य |
| पतला / नाजुक / परिशुद्धता | सिलिकॉन/सिरेमिक सामग्री, सूक्ष्म नकारात्मक दबाव, सूक्ष्म सक्शन नोजल | इलेक्ट्रॉनिक अर्धचालक, फार्मास्यूटिकल्स |
| भारी वस्तुएँ / बड़े आकार | रबर सामग्री, बड़े व्यास सक्शन कप, बहु-सक्शन कप सरणी | ऑटोमोबाइल, लॉजिस्टिक्स पैनल |
| स्वास्थ्य/प्रदूषण की रोकथाम | खाद्य/चिकित्सा ग्रेड सिलिकॉन, साफ करने में आसान संरचना | औषधि, भोजन |
| नरम/अनियमित सतहें | स्पंज सामग्री, विकृत सक्शन कप | कार का इंटीरियर, खाना |
| स्थैतिकरोधी आवश्यकताएँ | एंटीस्टैटिक सिलिकॉन, आयन विंड असिस्टेड | इलेक्ट्रॉनिक अर्धचालक |
