वैक्यूम पैड रखरखाव: वैक्यूम हैंडलिंग में नए लोगों के लिए एक व्यावहारिक देखभाल गाइड

जब मैंने न्यूमेटिक्स में शुरुआत की, तो मेरे पर्यवेक्षक ने मुझे कुछ ऐसा बताया जिसकी मैंने वर्षों बाद तक पूरी तरह से सराहना नहीं की थी: "एक सक्शन कप अपने आप खराब नहीं होता है। जब तक यह विफल नहीं हो जाता तब तक इसकी उपेक्षा की जाती है।"

अधिकांश असफल रहेवैक्यूम पैडमैंने देखा है कि दुकानों में कड़ी मेहनत से समर्पण नहीं किया जाता था - सेवानिवृत्ति में उन्हें नजरअंदाज कर दिया जाता था। यह मार्गदर्शिका उन इंजीनियरों और तकनीशियनों के लिए लिखी गई है जो वैक्यूम हैंडलिंग में नए हैं और अपने सक्शन कप को कम नाटकीयता के साथ लंबे समय तक चालू रखना चाहते हैं।

पहले चेतावनी संकेतों को जानें

इससे पहले कि आप एक रखरखाव दिनचर्या बनाएं, आपको यह पहचानना होगा कि कब कुछ बंद है। बहुत से लोग जांच करने से पहले तब तक इंतजार करते हैं जब तक पैड किसी वर्कपीस को गिरा न दे। तब तक बहुत देर हो चुकी होती है.

इन छह संकेतों पर नज़र रखें:

• चक्र का समय ऊपर की ओर बढ़ता है
• कभी-कभी पकड़ में विफलता या फिसलन
• सीलिंग लिप चमकदार या तैलीय दिखता है
• होठों पर दरारें या विकृति दिखाई देना
• वर्कपीस पर संभालने के बाद निशान दिखने लगते हैं
• वैक्यूम गेज पहली कमीशनिंग पर दर्ज मूल्य से 10% से अधिक नीचे पढ़ता है

इनमें से कोई भी रोकने और जांच करने के लिए पर्याप्त है। अपना दिन बनाने के लिए गिराए गए हिस्से का इंतज़ार न करें।

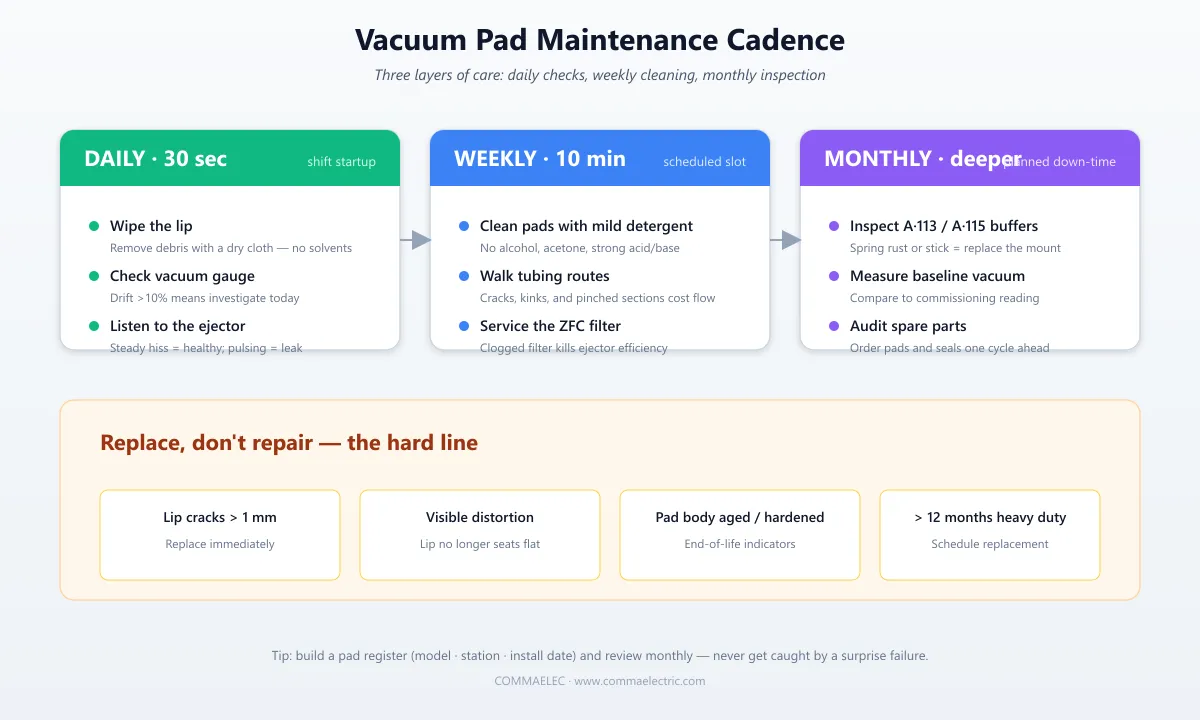

दैनिक: 30 सेकंड पर्याप्त है

रखरखाव कोई बड़ा प्रोजेक्ट नहीं है.सबसे महत्वपूर्ण कार्यों में एक मिनट से भी कम समय लगता है।

स्टार्टअप से पहले होंठ को देखें.पिछली पाली का मलबा - पैकेजिंग स्क्रैप, कागज की धूल, तेल फिल्म, स्वारफ - सील को नष्ट कर देता है। साफ सूखे कपड़े से पोंछ लें. सॉल्वैंट्स छोड़ें; सूखा कपड़ा काफी है.

वैक्यूम गेज पर नज़र डालेंe. अधिकांश सेटअपों में इजेक्टर के पास एक गेज होता है। जब सिस्टम नए सिरे से चालू हो तो रीडिंग नोट करें। प्रतिदिन तुलना करें. 5% तक बहाव सामान्य शोर है। 10% से अधिक का मतलब है कि कुछ बदल गया है।

इजेक्टो को सुनोr.एक स्वस्थ वैक्यूम जनरेटर में स्थिर फुफकार होती है। यदि यह तेज़, मंद हो जाता है, या स्पंदन करना शुरू कर देता है, तो संभवतः आपके पास कहीं रिसाव है या फ़िल्टर भरा हुआ है।

इन तीन जांचों में कुल मिलाकर लगभग 30 सेकंड लगते हैं और इन्हें पूरे वैक्यूम सर्किट के लिए दैनिक स्वास्थ्य जांच के रूप में गिना जाता है।

साप्ताहिक: 10 मिनट बहुत है

सप्ताह में एक बार एक निश्चित स्लॉट को ब्लॉक करें और इस सूची को देखें।

पैड साफ़ करें. गर्म पानी और हल्के तटस्थ डिटर्जेंट से धोएं।अल्कोहल, एसीटोन, मजबूत एसिड और मजबूत क्षार से बचें - ये आणविक स्तर पर एनबीआर, सिलिकॉन, पॉलीयुरेथेन और अधिकांश इलास्टोमर्स को ख़राब करते हैं। एनबीआर कुछ सॉल्वैंट्स में फूल जाता है; मजबूत अम्ल में सिलिकॉन भंगुर हो जाता है।

प्राकृतिक रूप से हवा में सुखाएं या कम दबाव वाली एयर गन का उपयोग करें।उच्च दबाव वाली एयर गन को नजदीक से विस्फोट न करें - आप सीलिंग लिप को ख़राब कर देंगे।

टयूबिंग मार्ग पर चलें.दरार पड़ने, सख्त होने, सिकुड़ने या दबने वाले हिस्सों पर ध्यान दें। पिंच्ड टयूबिंग वायवीय प्रणालियों में सबसे आम मूक विफलताओं में से एक है: टयूबिंग जो केबल ट्रे के नीचे फंस जाती है या चलती कुल्हाड़ियों द्वारा दबा दी जाती है, धीरे-धीरे अंदर एक "डम्बल" क्रॉस-सेक्शन विकसित करती है, और प्रवाह हानि 30% से अधिक हो सकती है।

वैक्यूम फिल्टर को साफ करें या उसकी सर्विस करें।Commaelec के ZFC श्रृंखला वैक्यूम फिल्टर और HFL इनलाइन फिल्टर में एक पारदर्शी कटोरा है। जब इसका रंग उड़ जाए तो इसकी सेवा करें। फ़िल्टर मूल रूप से वैक्यूम सिस्टम का फेफड़ा है - जब यह अवरुद्ध हो जाता है, तो इजेक्टर अधिक मेहनत करता है, अधिक ऊर्जा खींचता है, और कम उम्र में ही मर जाता है।

मासिक: थोड़ा और गहन

मासिक जाँच एक स्तर और गहराई तक जाती है।

स्प्रिंग-लोडेड माउंट का निरीक्षण करें।Commaelec के A·113 आंतरिक-स्प्रिंग और A·115 बाहरी-स्प्रिंग बफर माउंट रोबोट और पैड के बीच शॉक अवशोषक के रूप में कार्य करते हैं। यदि आपको जंग, चिपकना या कोई स्प्रिंग दिखाई दे जो दबाने के बाद वापस नहीं आता है, तो उसे बदल दें। एक विफल बफ़र प्रभावों को सीधे सीलिंग लिप में जाने देता है, और वह क्षति अपरिवर्तनीय है।

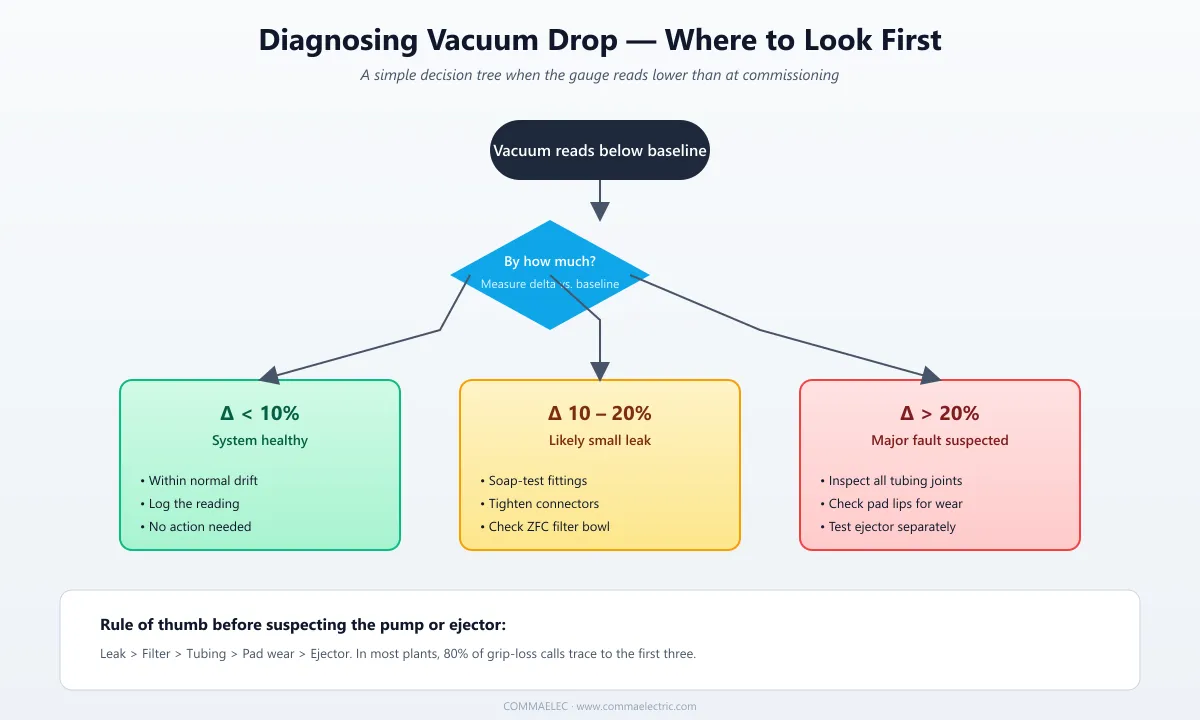

वैक्यूम स्तर मापें.वर्कपीस से सक्शन कप को डिस्कनेक्ट करें और इजेक्टर साइड पर वैक्यूम पढ़ें। कमीशनिंग के समय आपके द्वारा दर्ज की गई बेसलाइन से तुलना करें:

• 10% से कम गिरावट → सिस्टम स्वस्थ
• 10-20% गिरावट → संभावित छोटा रिसाव; फिटिंग की जाँच करें
• 20% से अधिक गिरावट → टयूबिंग, फिटिंग, लिप्स का निरीक्षण करें और टूट-फूट की जाँच करें

स्पेयर पार्ट्स का ऑडिट करें।ड्यूटी चक्र के आधार पर पैड बॉडी आमतौर पर 6 से 12 महीने तक चलती है। सील और ओ-रिंग्स तेजी से खराब हो जाते हैं। महीने में एक बार स्टॉक की जांच करें और जरूरत से एक महीने पहले रिप्लेसमेंट का ऑर्डर दें। मैंने एक गायब ओ-रिंग के कारण उत्पादन लाइनों को रुकते देखा है - ऐसा मत होने दीजिए।

जब आपको बदलना चाहिए, मरम्मत नहीं

कुछ स्थितियों का मतलब है कि पैड तैयार है - इसे साथ रखने की कोशिश न करें।

• होंठ में 1 मिमी से अधिक गहरी दरारें
• दृश्यमान विकृति; होंठ अब सपाट नहीं रहते
• पैड का शरीर क्षतिग्रस्त, कठोर या पुराना हो गया है
• भारी शुल्क के तहत 12 महीने से अधिक समय तक सेवा में एक ही पैड

प्रलोभन एक पैड को "एक और बदलाव" के माध्यम से धकेलने का है। वैक्यूम विफलताएँ तात्कालिक होती हैं: जैसे ही सील टूटती है, भाग गिर जाता है। जानें कि रेखा कहां है, और एक प्रतिस्थापन चक्र को बचाने के लिए इसे पार न करें।

तीन आदतें बनाने लायक

यदि आप शुरुआत कर रहे हैं तो कुछ अंतिम आदतें।

एक रजिस्टर रखो. एक साधारण स्प्रेडशीट काम करती है:पैड मॉडल, स्टेशन, स्थापना तिथि, प्रतिस्थापन तिथि। इसकी मासिक समीक्षा करें और आप अचानक विफलता से कभी आश्चर्यचकित नहीं होंगे।

जब आप पुराने पैड बदलते हैं तो उनकी तस्वीर लें।नए तकनीशियन अक्सर यह नहीं बता पाते कि इस्तेमाल किया गया पैड क्षतिग्रस्त है या बस इस्तेमाल किया गया है। एक फोटो लाइब्रेरी आपका संदर्भ शीघ्रता से तैयार करती है।

अपने आपूर्तिकर्ता के संपर्क में रहें. Commaelecएक दशक से अधिक समय से वायवीय वैक्यूम घटक बना रहा है। जब आप किसी अपरिचित स्थिति में आते हैं, तो एक अनुभवी एप्लिकेशन इंजीनियर आपको अनुमान लगाने में लगने वाले घंटों को बचा सकता है।

वैक्यूम पैडडिज़ाइन जटिल नहीं है, लेकिन एक से लंबी सेवा जीवन प्राप्त करना लगातार किए गए छोटे विवरणों के बारे में है। उपरोक्त को मांसपेशियों की स्मृति में बनाएँ और आपके पैड अगले दरवाजे वाले पैड से भी अधिक समय तक चलेंगे।

अक्सर पूछे जाने वाले प्रश्नों

मुझे सक्शन कप को कितनी बार बदलना चाहिए?

प्रत्येक 6 से 12 महीने एक सामान्य सीमा है। उच्च-आवृत्ति चक्र (प्रति मिनट 10 से अधिक), ऊंचा तापमान और तैलीय वातावरण सभी जीवन को छोटा कर देते हैं।

मेरे पैड की पकड़ कमज़ोर हो रही है - क्या वैक्यूम पंप ख़राब हो रहा है?

आवश्यक रूप से नहीं। लीक की जाँच करें, फ़िल्टर की जाँच करें, ट्यूबिंग की जाँच करें और उसके बाद ही पंप पर संदेह करें। अधिकांश पकड़ हानि का पता पहले तीन में चलता है।

होंठ पर तेल लगा हुआ है जो धुलेगा नहीं। अब क्या?

तटस्थ डिटर्जेंट के साथ गर्म पानी में लगभग पांच मिनट तक भिगोएँ, फिर एक मुलायम कपड़े से धीरे से पोंछ लें। जिद्दी अवशेषों के लिए, आइसोप्रोपिल अल्कोहल की थोड़ी मात्रा काम करती है, लेकिन कठोर सॉल्वैंट्स से बचें।
