How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

चाइना बेलोज़ 2.5-स्टेज वैक्यूम सक्शन कप ZP3P-JT - कॉमाएलेक से अनुकूलित खरीदें

I. मुख्य ताकतें

वैक्यूम सक्शन चार मुख्य फायदों के साथ औद्योगिक स्वचालन में "लचीली ग्रैस्पिंग" के लिए एक मुख्य समाधान है: गैर-हानिकारक ग्रैस्पिंग, बहु-सामग्री/अनियमित वर्कपीस के लिए अनुकूलनशीलता, स्वच्छ और पर्यावरण संरक्षण, और लचीला संचालन। इसे वर्कपीस की विभिन्न उद्योग विशेषताओं (पतली/मोटी, सटीक/मोटे, स्वच्छता/मानक) के लिए अनुकूलित किया जा सकता है।

द्वितीय. उद्योग द्वारा आवेदनों का निष्कर्षण

ए. चिकित्सा और चिकित्सा उद्योग

A.1：मुख्य आवश्यकताएँ:स्वच्छ और प्रदूषण मुक्त (एफडीए/जीएमपी अनुरूप), सौम्य और गैर-हानिकारक, और क्रॉस-संदूषण की रोकथाम

A.2 प्रमुख परिदृश्य:

1. फार्मास्युटिकल पैकेजिंग: दवा की बोतल / फार्मास्युटिकल प्लेट / इन्फ्यूजन बैग पिकअप (खाद्य ग्रेड सिलिकॉन सक्शन कप, कोई कण नहीं बहा)

2. मेडिकल डिवाइस असेंबली: सर्जिकल उपकरण/मेडिकल कैथेटर/प्रोस्थेसिस हैंडलिंग के टुकड़े (समायोज्य नकारात्मक दबाव, विरूपण संरक्षण)

3. जैविक प्रयोगशाला: पेट्री डिश/सेंट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड स्थानांतरण (रासायनिक प्रतिरोधी, बाँझ संगत)

बी. इलेक्ट्रॉनिक्स और सेमीकंडक्टर उद्योग

बी.1 मुख्य आवश्यकताएँ:विरोधी स्थैतिक (10⁶-10¹¹Ω), सटीक स्थिति (त्रुटि ≤0.01 मिमी), खरोंच प्रतिरोध

बी.2 प्रमुख परिदृश्य:

1. चिप/सेमीकंडक्टर: वेफर हैंडलिंग, चिप पैकेजिंग (छिद्रपूर्ण सिरेमिक/एंटी-स्टैटिक सिलिकॉन सक्शन कप, टूटने से बचाने के लिए समान नकारात्मक दबाव)

2. पीसीबी/घटक: लचीला पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) सतह पर लगे (झुर्रियों/फटने से बचाने के लिए पतले सिलिकॉन/जेल/माइक्रो सक्शन कप)

3. डिस्प्ले: एलसीडी/ओएलईडी पैनल, टच ग्लास ग्रैब (उच्च पारदर्शी सामग्री, कोई दाग और खरोंच नहीं)

C. ऑटोमोबाइल और ऑटो पार्ट्स उद्योग

C.1 मुख्य आवश्यकताएँ:बड़ा सक्शन (एकल सक्शन डिस्क ≥500N), बहु-विनिर्देश अनुकूलन (धातु/प्लास्टिक/ग्लास), गैर-पर्ची

C.2 प्रमुख परिदृश्य:

4. बॉडी निर्माण: स्टील प्लेट / डोर फ्रेम हैंडलिंग वेल्डिंग (बड़े व्यास रबर / मल्टी-सक्शन कप ऐरे, एंटी-स्लिप बनावट)

5. ग्लास / आंतरिक: विंडस्क्रीन स्थापना, चमड़े की सीट सतह स्थानांतरण (तापमान प्रतिरोधी सिलिकॉन / स्पंज सक्शन कप, विरूपण संरक्षण)

6. भाग: इंजन सिलेंडर बॉडी / गियरबॉक्स हाउसिंग ग्रैब (वैक्यूम + मैकेनिकल लॉक, एंटी-फ़ॉल)

D. खाद्य और पैकेजिंग उद्योग

D.1 मुख्य आवश्यकताएँ:खाद्य ग्रेड सामग्री (एफडीए प्रमाणित), साफ करने में आसान, क्रश प्रतिरोधी

D.2 प्रमुख परिदृश्य:

1. खाद्य प्रबंधन: पके हुए माल / ताजा मांस / फलों की छँटाई (कम सक्शन स्पंज सक्शन कप, गंधहीन और धोने में आसान)

2. पैकेजिंग स्वचालन: पैकेजिंग बैग खोलना, बाँझ कार्टन मोल्डिंग (स्थैतिक उन्मूलन / बहु-बिंदु सक्शन, पतली / कठोर पैकेजिंग के लिए उपयुक्त)

ई. रसद और भंडारण उद्योग

E.1 मुख्य आवश्यकताएँ:कुशल अनुकूलन (वस्तुओं के कई विनिर्देश), स्थिर दबाव, गिरावट-विरोधी

E.2 प्रमुख परिदृश्य:

1. कार्टन हैंडलिंग: ई-कॉमर्स कार्टन सॉर्टिंग (समायोज्य सक्शन सरणी, वैक्यूम दबाव)

2. प्लेट/रोल: लकड़ी बोर्ड/प्लास्टिक फिल्म रोल स्थानांतरण (लंबी पट्टी/कुंडलाकार सक्शन कप, ऑफसेट को रोकने के लिए समान सोखना)

एफ. नई ऊर्जा और विशेष उद्योग

F.1 नई ऊर्जा (लिथियम बैटरी/पीवी):

1. लिथियम बैटरी प्लेट (एंटी-स्टैटिक पोरस सक्शन कप, एंटी-डस्ट), फोटोवोल्टिक ग्लास (बड़ा सक्शन सिलिकॉन सक्शन कप, कोई खरोंच नहीं)

एफ.2 मुद्रण एवं कागज

1. कागज/मुद्रित सामग्री पर कब्जा (शोषक कागज सामग्री, फटने और स्याही संदूषण को रोकने के लिए थोड़ा नकारात्मक दबाव)

तृतीय. मूल अनुकूलन तर्क का सारांश

वर्कपीस की विशेषताएं	पिपेट अनुकूलन कार्यक्रम	संगत उद्योग परिदृश्य
पतला / नाजुक / परिशुद्धता	सिलिकॉन/सिरेमिक सामग्री, सूक्ष्म नकारात्मक दबाव, सूक्ष्म सक्शन नोजल	इलेक्ट्रॉनिक अर्धचालक, फार्मास्यूटिकल्स
भारी वस्तुएँ / बड़े आकार	रबर सामग्री, बड़े व्यास सक्शन कप, बहु-सक्शन कप सरणी	ऑटोमोबाइल, लॉजिस्टिक्स पैनल
स्वास्थ्य/प्रदूषण की रोकथाम	खाद्य/चिकित्सा ग्रेड सिलिकॉन, साफ करने में आसान संरचना	औषधि, भोजन
नरम/अनियमित सतहें	स्पंज सामग्री, विकृत सक्शन कप	कार का इंटीरियर, खाना
स्थैतिकरोधी आवश्यकताएँ	एंटीस्टैटिक सिलिकॉन, आयन विंड असिस्टेड	इलेक्ट्रॉनिक अर्धचालक

तापमान रेंज आपरेट करना		- 30 ~ 90℃
पैड	सामग्री	सिलिकॉन रबर
	रंग	नीला
	कठोरता (तट A:±5°)	ए40/एस
लगाव	सामग्री	सिंथेटिक राल / स्टेनलेस स्टील
लगाव	रंग	सफ़ेद

②पैड व्यास (मिमी)
20	O20
25	ø25
32	ø32
40	ø40
50	ø50

⑥अटैचमेंट
शून्य	बिना आसक्ति के
W	बड़े छेद का लगाव
डब्ल्यूएफ	सपाट लगाव
डब्ल्यूएम	जाल संलग्नक
डब्ल्यू जी	झरझरा लगाव

⑦कनेक्शन धागा			⑧वैक्यूम इनलेट			पैड व्यास
⑦कनेक्शन धागा			⑧वैक्यूम इनलेट			ø20~ø25	ø32~ø50
-	शून्य	-	पुरुष धागा	AG01	जी1/8	●	●
				AG02	जी1/4	●	●
				AG03	जी3/8	●	●
				AG04	जी1/2	-	●
			महिला धागा	बीजी01	जी1/8	●	-
			महिला धागा	बीजी02	जी1/4	-	●
पुरुष धागा	ए16	एम16 x1.0	महिला धागा	बी01	आरसी1/8	●	-
	ए16	एम16 x1.0	एक स्पर्श फिटिंग	08	आरसी1/4	●	-
	ए20	एम20 x1.0	महिला धागा	बी02	8 मिमी	-	●
	ए20	एम20 x1.0	एक स्पर्श फिटिंग	10	10 मिमी	-	●

लगाव		W	डब्ल्यूएफ	डब्ल्यूएम	डब्ल्यू जी
भाग छवि
विवरण		सक्शन प्रवाह दर सुनिश्चित करने के लिए विस्तारित छेद का आकार वैक्यूम ब्लोअर पंप के साथ संगत	झुर्रियाँ कम करने के लिए थोड़े विरूपण वाले पतले वर्कपीस के लिए, वर्कपीस सक्शन को दबाने के लिए सक्शन पोर्ट को एक सपाट सतह से सील कर दिया जाता है स्कर्ट की गति को सीमित करता है और वर्कपीस को होने वाले नुकसान को कम करता है	पाइपिंग में विदेशी पदार्थ के प्रवेश को रोकता है, रुकावट की जांच करना आसान है और साफ करना आसान है। कम सक्शन फिल्टर तत्व मेंट फ्रीक्वेंसी को प्रतिस्थापित करता है।	-
भाग संख्या	O20	ZP3PW-20JT2	ZP3PWF-20JT2	ZP3PWM-20JT2	ZP3PWG-20JT2
	ø25	ZP3PW-25JT2	ZP3PWF-25JT2	ZP3PWM-25JT2	ZP3PWG-25JT2
	ø32	ZP3PW-32JT2	ZP3PWF-32JT2	ZP3PWM-32JT2	ZP3PWG-32JT2
	ø40	ZP3PW-40JT2	ZP3PWF-40JT2	ZP3PWM-40JT2	ZP3PWG-40JT2
	ø50	ZP3PW-50JT2	ZP3PWF-50JT2	ZP3PWM-50JT2	ZP3PWG-50JT2

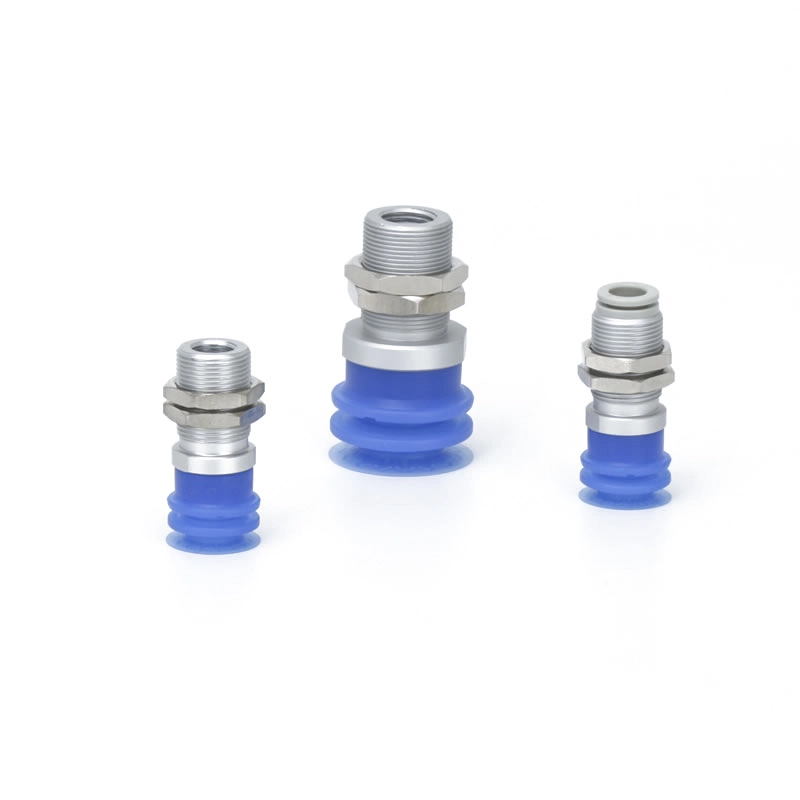

बेलोज़ 2.5-स्टेज वैक्यूम सक्शन कप ZP3P-JT

बेलोज़ 2.5-स्टेज वैक्यूम सक्शन कप ZP3P-JT

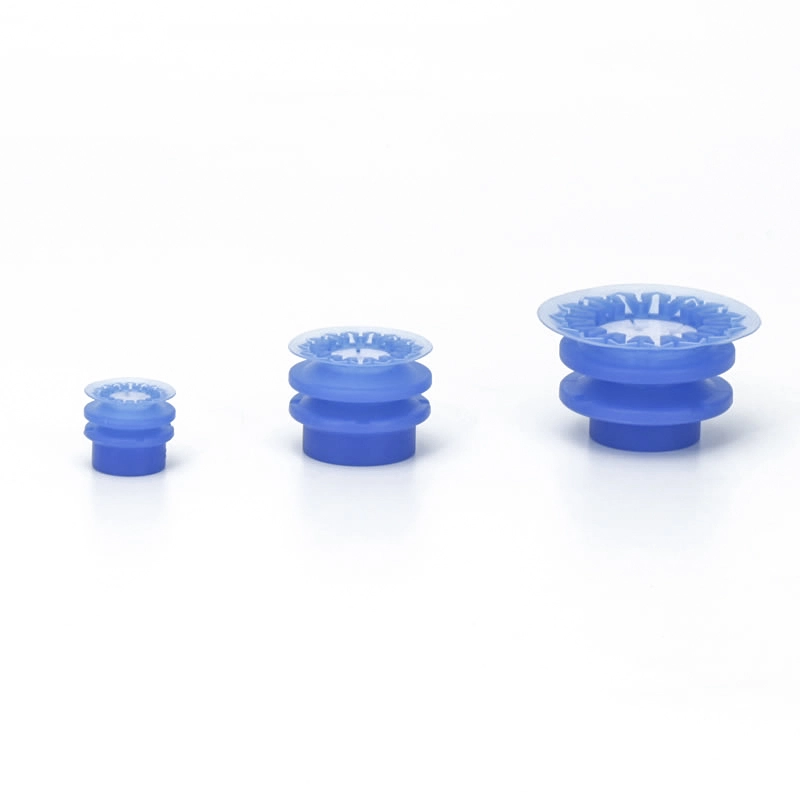

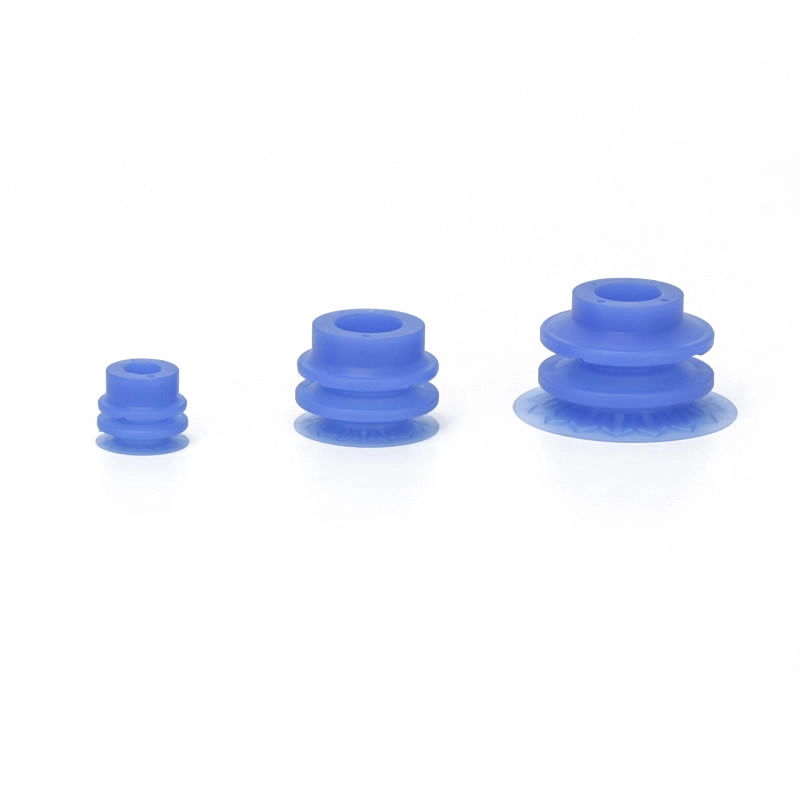

ZP3P सीरीज बेलोज़ 2.5-स्टेज वैक्यूम पैड यूनिट

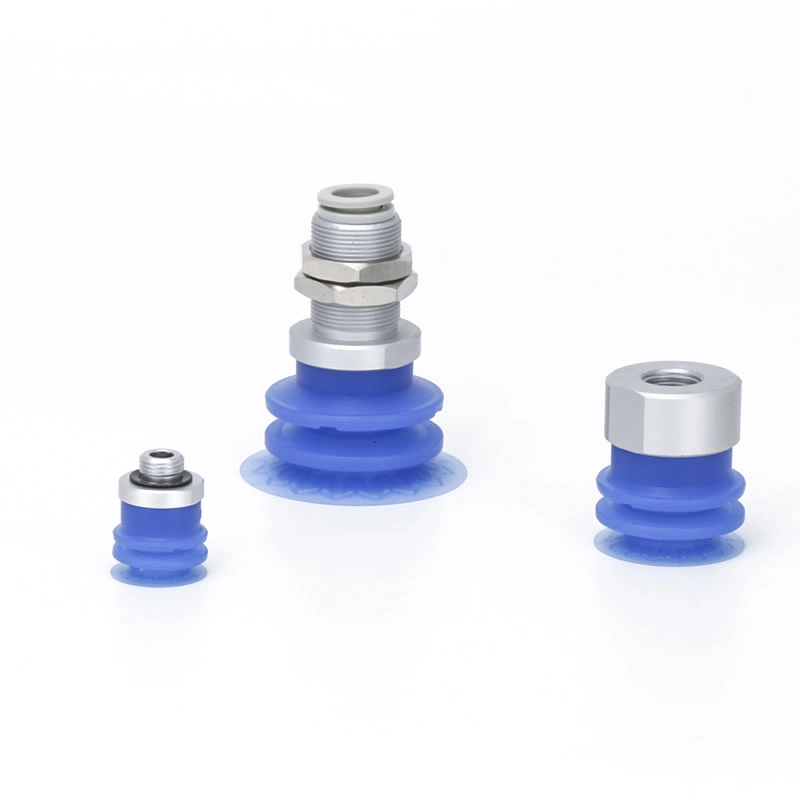

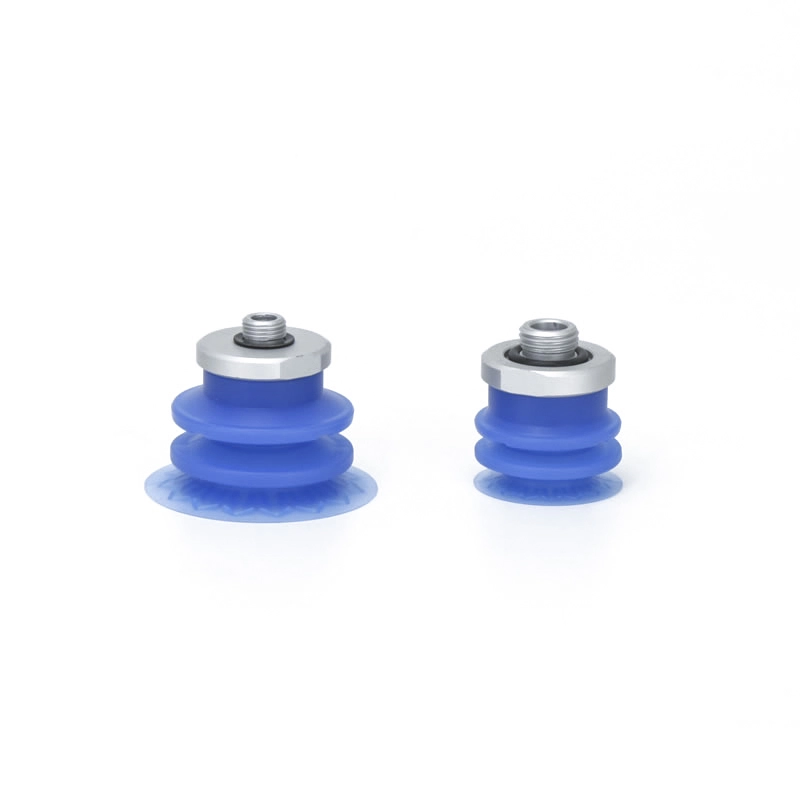

एडाप्टर बेलोज़ 2.5-स्टेज वैक्यूम पैड के साथ ZP3P-T श्रृंखला

बेलोज़ 2.5-स्टेज वैक्यूम सक्शन कप ZP3P-JT के मुख्य लाभ

अक्सर पूछे जाने वाले प्रश्न

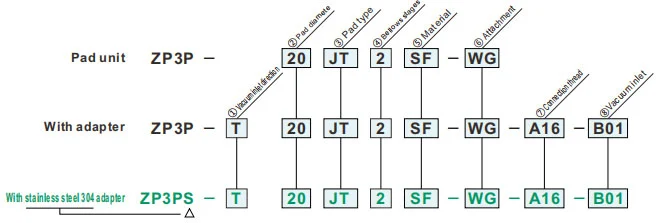

ऑर्डर कैसे करें

पैड सामग्री और विशेषताएँ

विभिन्न औद्योगिक क्षेत्रों में वायवीय घटकों (वैक्यूम सक्शन कप) की अनुप्रयोग रूपरेखा

①वैक्यूम इनलेट दिशा
T	खड़ा

③पैड प्रकार
संयुक्त	धौंकनी प्रकार

④धौंकनी चरण
2	2.5-चरण

⑤सामग्री
एस एफ	सिलिकॉन रबर
