वैक्यूम सक्शन चार मुख्य फायदों के साथ औद्योगिक स्वचालन में "लचीली ग्रैस्पिंग" के लिए एक मुख्य समाधान है: गैर-हानिकारक ग्रैस्पिंग, बहु-सामग्री/अनियमित वर्कपीस के लिए अनुकूलनशीलता, स्वच्छ और पर्यावरण संरक्षण, और लचीला संचालन। इसे वर्कपीस की विभिन्न उद्योग विशेषताओं (पतली/मोटी, सटीक/मोटे, स्वच्छता/मानक) के लिए अनुकूलित किया जा सकता है।
मार्क-फ्री वैक्यूम सक्शन कप ZP3
कॉमाएलेक के मार्क-फ्री वैक्यूम सक्शन कप ZP3 कॉम्पैक्ट सक्शन कप (φ4-16 मिमी) हैं जिनमें न्यूनतम धूल के लिए बिल्ट-इन टेलीस्कोपिक बफर होते हैं। फोटोवोल्टिक पैनल, सेमीकंडक्टर वेफर्स, ऑप्टिकल लेंस, ओएलईडी/एलसीडी पैनल और चिकित्सा घटकों के लिए आदर्श, वे अनुकूलित विकल्प, लचीली स्थापना, एंटी-स्टैटिक सामग्री और स्टेनलेस स्टील सहायक उपकरण प्रदान करते हैं।
क्लिक करें और चयन प्रारंभ करें
》उत्पाद जानकारी पर लौटें
मार्क-फ्री वैक्यूम सक्शन कप ZP3

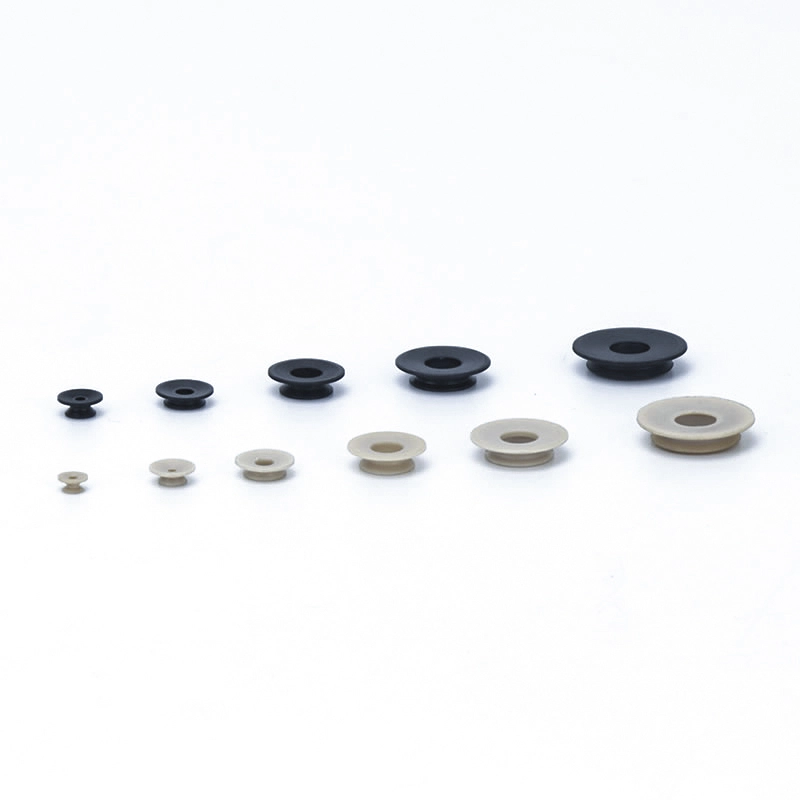

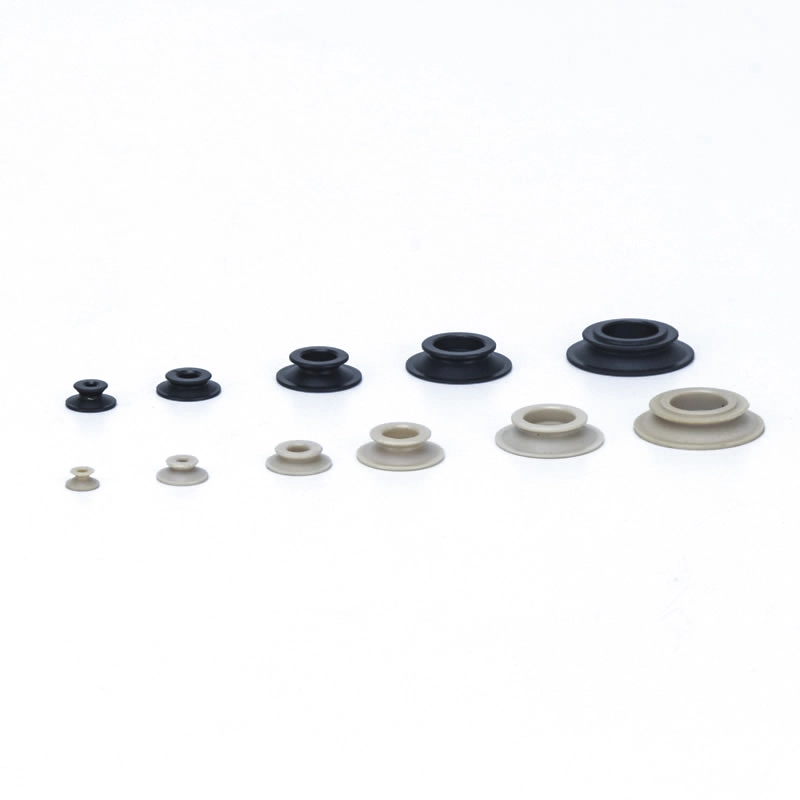

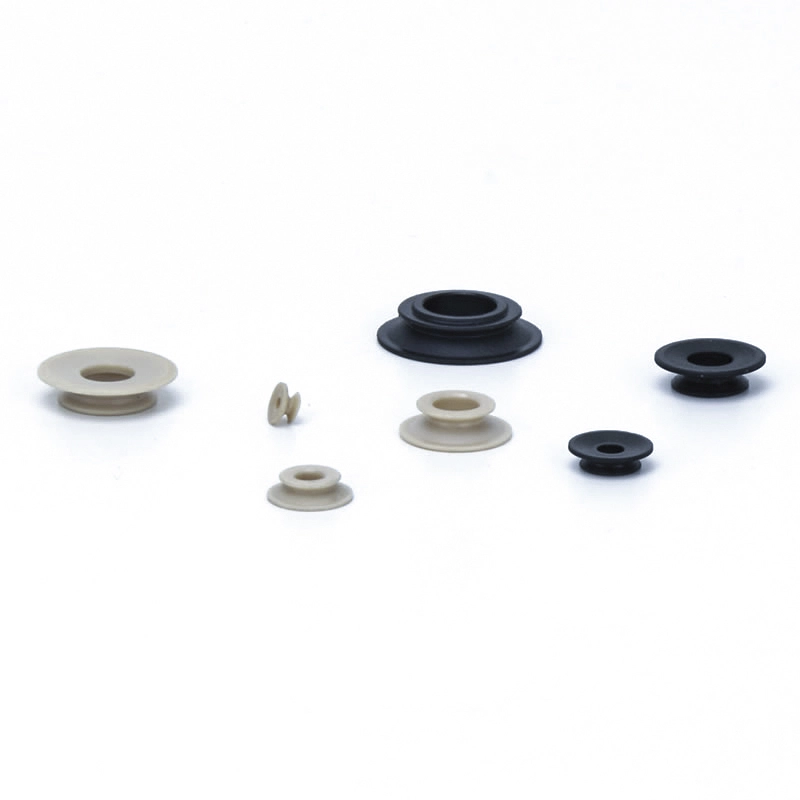

ZP3 सीरीज मार्क-फ्री रेज़िन अटैचमेंट पैड
विवरण
ऑर्डर कैसे करें
विशिष्टताएँ/सामग्री
अनुप्रयोग
संसाधन

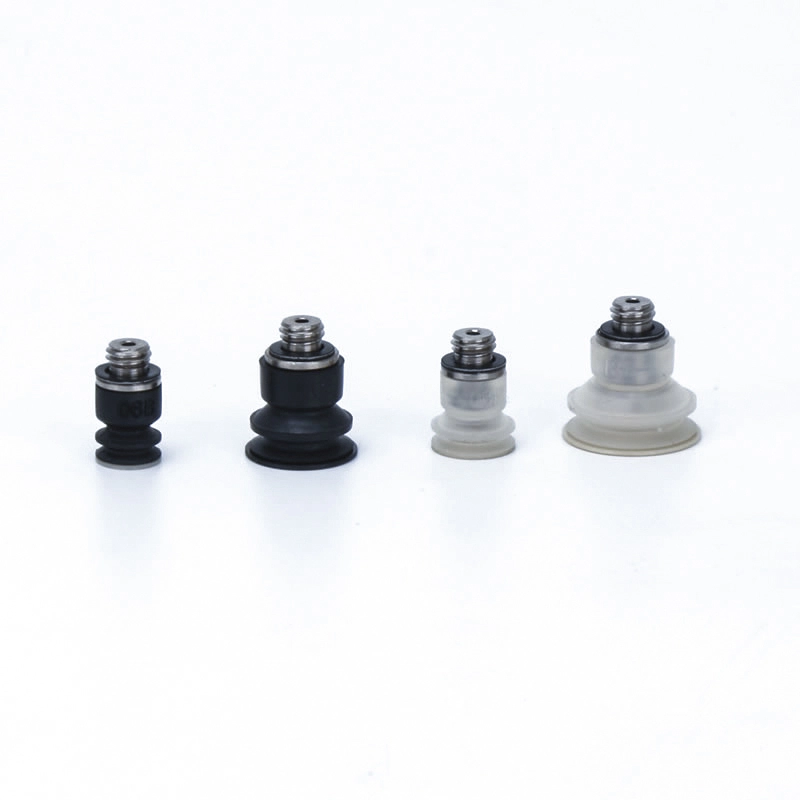

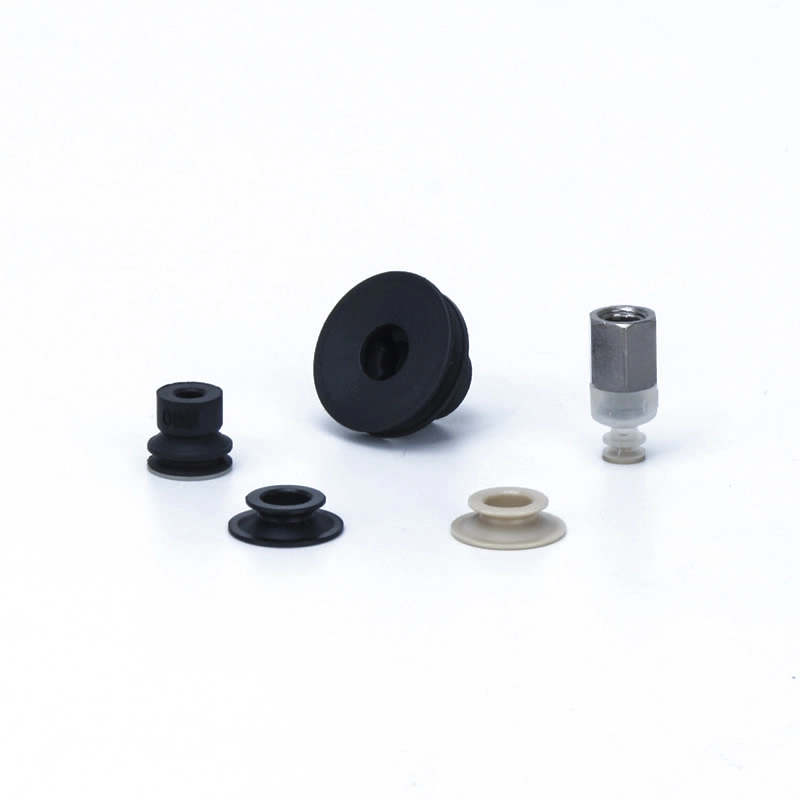

मार्क-फ्री वैक्यूम सक्शन कप ZP3 चीन में बने सटीक रूप से डिज़ाइन किए गए मिनी सक्शन कप हैं, जिन्हें खरोंच या निशान पैदा किए बिना नाजुक सतहों को संभालने के लिए इंजीनियर किया गया है। उच्च गुणवत्ता वाले सिलिकॉन और वैकल्पिक PEEK अटैचमेंट के साथ निर्मित, वे विश्वसनीय आसंजन, न्यूनतम धूल उत्पादन और स्थिर वैक्यूम प्रदर्शन प्रदान करते हैं। ये सक्शन कप इलेक्ट्रॉनिक्स, फोटोवोल्टिक और चिकित्सा उपकरणों जैसे संवेदनशील उद्योगों में स्वचालन के लिए आदर्श हैं।
अनुप्रयोग
फ़ोटोवोल्टिक पैनल:कांच की सतहों को नुकसान पहुंचाए बिना सुरक्षित परिवहन और स्थापना।
सेमीकंडक्टर वेफर्स (सिलिकॉन):विनिर्माण के दौरान नाजुक वेफर्स के लिए सटीक हैंडलिंग।
ऑप्टिकल लेंस (ग्लास/राल):सतह को नुकसान पहुंचाए बिना लेंस असेंबली के लिए सुरक्षित पकड़।
इलेक्ट्रॉनिक डिस्प्ले (ओएलईडी/एलसीडी पैनल):बिना किसी खरोंच के स्थानांतरण और प्लेसमेंट।
चिकित्सा उपकरण घटक:सर्जिकल उपकरण सहायक उपकरण या नाजुक भागों को सुरक्षित रूप से संभालना।
प्रमुख विशेषताऐं
मार्क-फ़्री डिज़ाइन:संभालने के दौरान खरोंच या सतह क्षति को रोकता है।
संक्षिप्त आकार:छोटे व्यास (4-16 मिमी) में उपलब्ध, तंग स्थानों के लिए उपयुक्त।
उच्च गुणवत्ता वाली सामग्री:नॉन-मार्किंग वैक्यूम कप सिलिकॉन और PEEK विकल्पों में उपलब्ध हैं, जो उत्कृष्ट रासायनिक प्रतिरोध और गर्मी प्रतिरोध प्रदान करते हैं।
न्यूनतम धूल:अंतर्निर्मित टेलीस्कोपिक बफर संवेदनशील वातावरण में धूल उत्पादन को कम करता है।
लचीली स्थापना:ऊर्ध्वाधर या पार्श्व वैक्यूम इनलेट अभिविन्यास; इसमें एडाप्टर या स्टेनलेस स्टील ब्रैकेट शामिल हो सकते हैं।
अनुकूलन योग्य विकल्प:विशिष्ट औद्योगिक आवश्यकताओं के लिए अनुकूलित समाधान।
अक्सर पूछे जाने वाले प्रश्न
Q1: इन सक्शन कपों से किन उद्योगों को सबसे अधिक लाभ होता है?
ए: इलेक्ट्रॉनिक्स, फोटोवोल्टिक्स, ऑप्टिक्स, सेमीकंडक्टर, और सटीक चिकित्सा विनिर्माण।
Q2: क्या मैं सक्शन कप आकार या सामग्री को अनुकूलित कर सकता हूँ?
उत्तर: हां, मार्क-फ्री वैक्यूम सक्शन कप ZP3 विभिन्न व्यास, सिलिकॉन या PEEK सामग्री और वैकल्पिक एंटी-स्टैटिक या स्टेनलेस स्टील एक्सेसरीज़ में उपलब्ध हैं।
Q3: ये कप सतह की क्षति को कैसे कम करते हैं?
उत्तर: नरम, उच्च-लोच वाली सामग्री और सटीक वैक्यूम दबाव नियंत्रण यह सुनिश्चित करता है कि उठाने और रखने के दौरान कोई खरोंच या निशान न हो।
ऑर्डर कैसे करें
- वर्कपीस पर कोई सोखने के निशान (रबड़ घटक) नहीं बचे हैं।
>रबर घटकों के स्थानांतरण को रोकने के लिए बेलो पैड पर एक PEEK अटैचमेंट स्थापित करके वर्कपीस और रबर के बीच सीधे संपर्क से बचा जाता है। - ZP3 श्रृंखला धौंकनी पैड के लिए आदर्श (ø4 से ø16)
| ②पैड व्यास (मिमी) | |
| प्रतीक | लागू पैड |
| 04 | ZP3-04B |
| 06 | ZP3-06B |
| 08 | ZP3-08B |
| 10 | ZP3-10B |
| 13 | ZP3-13B |
| 16 | ZP3-16B |
| ③अटैचमेंट सामग्री | |
| P | तिरछी |
| जीपी | प्रवाहकीय झलक |
| M | पोम |
| जीएम | प्रवाहकीय पोम |
- पैड के साथ ऑर्डर करते समय, नीचे दिखाए अनुसार पैड के भाग संख्या के नीचे "*" डालें। ध्यान दें कि पैड असेंबल किए गए अटैचमेंट के साथ वितरित नहीं किया जाता है।
- जब अटैचमेंट प्रवाहकीय PEEK से बना हो, तो पैड के लिए प्रवाहकीय सामग्री का उपयोग करें।
- अटैचमेंट का उपयोग करने से पहले उत्पाद को साफ करें।
- मशीनिंग के बाद इस उत्पाद को साफ नहीं किया जाता है। यदि उत्पाद का उपयोग उसी स्थिति में किया जाता है जिसमें इसे भेजा गया है, तो अवशिष्ट सामग्री कार्य टुकड़ों पर छोड़ी जा सकती है। उपयोग से पहले साफ़ करें.
- यदि कठोर सामग्री के साथ संपर्क एक समस्या है, तो इस उत्पाद का उपयोग न करें।
आयाम(मिमी)
हरा प्रतीक अनुकूलित मॉडल है।
K
रेज़िन अटैचमेंट
| नमूना | øए | øबी | øसी | D | P | अनुकूलक पैड नहीं। |
||||||
|
② पैड दीया. |
③ पैड प्रकार |
④ पैड सामग्री |
② पैड दीया. |
③ पैड प्रकार |
④ पैड सामग्री |
|||||||
| ZP3 | 04 | K |
P जीपी M जीएम |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ZP3 | 06 | B |
N S U F जी.एन जी एस |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
जब अटैचमेंट प्रवाहकीय PEEK से बना हो, तो पैड के लिए प्रवाहकीय सामग्री का उपयोग करें।
संदर्भ के लिए मॉडल: ZP3-08KGP एडाप्टर पैड संदर्भ के लिए: ZP3-08BGN / ZP3-08BGS
पैड सामग्री और विशेषताएँ
⚪:बहुत कम या कोई प्रभाव नहीं △:स्थितियों के आधार पर उपयोग किया जा सकता है X:उपयुक्त नहीं
| पैड प्रकार | पैड व्यास (मिमी) | आवेदन | विशिष्ट वर्कपीस सतहें और आकार | |||||||
| समतल | तरंगमय | परोक्ष | अलग-अलग ऊंचाइयां | उत्तल | तेल का | |||||
|
|
|
|
|
|
|||||
| कॉम्पैक्ट पी विज्ञापन | फ्लैट (यू) |
|
ø1.5~ø3.5 | समतल और बिना विकृत सतह वाले काम के टुकड़ों के सोखने के लिए | ⚪ | X | X | X | X | X |
| नाली के साथ फ्लैट (यूएम) |
|
ø4~ø16 | ऐसे वर्कपीस के लिए जिसके ख़राब होने की संभावना है | ⚪ | X | X | X | X | △ | |
| धौंकनी(बी) |
|
ø4~ø16 | झुकी हुई सतह वाले काम के टुकड़ों के सोखने के लिए | ⚪ | △ | ⚪ | X | △ | X | |
पैड सामग्री और विशेषताएँ
⚪:बहुत कम या कोई प्रभाव नहीं △:स्थितियों के आधार पर उपयोग किया जा सकता है X:उपयुक्त नहीं
|
सामग्री
विशेषताएँ
|
प्रतीक | ड्यूरोमीटर एचएस (±5°) |
रंग का रबड़ |
ऑपरेटिंग तापमान रेंज (डिग्री सेल्सियस) |
तेल प्रतिरोध पेट्रोल |
तेल प्रतिरोध कोलतार से उत्पन्न एक तेल |
आधार प्रतिरोध |
अम्ल प्रतिरोध |
weatherability | ओजोन प्रतिरोध |
घर्षण प्रतिरोध |
जलरोधक | विलायक प्रतिरोध (बेंजीन, टोल्यूनि) |
आवेदन |
| एनबीआर | N | 50 | काला | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कार्य, नालीदार बोर्ड, लिबास प्लेट, आयरन प्लेट और अन्य का स्थानांतरण |
| सिलिकॉन रबर | S | 45~50 | सफ़ेद | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाई-कास्टिंग से हटाना, पतला काम, खाद्य प्रोसेसर |
| यूरेथेन रबर | U | 50 ~ 60 | भूरा | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | नालीदार बोर्ड, लोहे की प्लेट, लिबास प्लेट |
| एफकेएम | F | 60 | काला | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक कार्य |
| प्रवाहकीय एनबीआर | जी.एन | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | अर्धचालक का सामान्य कार्य (स्थैतिक विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रगड़ | जी एस | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | अर्धचालक (स्थैतिक बिजली) |
उपरोक्त तालिका केवल विषय रबर सामग्री की सामान्य विशेषताओं को शामिल करती है। नीला प्रतीक अनुकूलित मॉडल है।
विभिन्न औद्योगिक क्षेत्रों में वायवीय घटकों (वैक्यूम सक्शन कप) की अनुप्रयोग रूपरेखा
I. मुख्य ताकतें
द्वितीय. उद्योग द्वारा आवेदनों का निष्कर्षण
ए. चिकित्सा और चिकित्सा उद्योग
A.1：मुख्य आवश्यकताएँ:स्वच्छ और प्रदूषण मुक्त (एफडीए/जीएमपी अनुरूप), सौम्य और गैर-हानिकारक, और क्रॉस-संदूषण की रोकथाम
A.2 प्रमुख परिदृश्य:
1. फार्मास्युटिकल पैकेजिंग: दवा की बोतल / फार्मास्युटिकल प्लेट / इन्फ्यूजन बैग पिकअप (खाद्य ग्रेड सिलिकॉन सक्शन कप, कोई कण नहीं बहा)
2. मेडिकल डिवाइस असेंबली: सर्जिकल उपकरण/मेडिकल कैथेटर/प्रोस्थेसिस हैंडलिंग के टुकड़े (समायोज्य नकारात्मक दबाव, विरूपण संरक्षण)
3. जैविक प्रयोगशाला: पेट्री डिश/सेंट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड स्थानांतरण (रासायनिक प्रतिरोधी, बाँझ संगत)
बी. इलेक्ट्रॉनिक्स और सेमीकंडक्टर उद्योग
बी.1 मुख्य आवश्यकताएँ:विरोधी स्थैतिक (10⁶-10¹¹Ω), सटीक स्थिति (त्रुटि ≤0.01 मिमी), खरोंच प्रतिरोध
बी.2 प्रमुख परिदृश्य:
1. चिप/सेमीकंडक्टर: वेफर हैंडलिंग, चिप पैकेजिंग (छिद्रपूर्ण सिरेमिक/एंटी-स्टैटिक सिलिकॉन सक्शन कप, टूटने से बचाने के लिए समान नकारात्मक दबाव)
2. पीसीबी/घटक: लचीला पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) सतह पर लगे (झुर्रियों/फटने से बचाने के लिए पतले सिलिकॉन/जेल/माइक्रो सक्शन कप)
3. डिस्प्ले: एलसीडी/ओएलईडी पैनल, टच ग्लास ग्रैब (उच्च पारदर्शी सामग्री, कोई दाग और खरोंच नहीं)
C. ऑटोमोबाइल और ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकताएँ:बड़ा सक्शन (एकल सक्शन डिस्क ≥500N), बहु-विनिर्देश अनुकूलन (धातु/प्लास्टिक/ग्लास), गैर-पर्ची
C.2 प्रमुख परिदृश्य:
4. बॉडी निर्माण: स्टील प्लेट / डोर फ्रेम हैंडलिंग वेल्डिंग (बड़े व्यास रबर / मल्टी-सक्शन कप ऐरे, एंटी-स्लिप बनावट)
5. ग्लास / आंतरिक: विंडस्क्रीन स्थापना, चमड़े की सीट सतह स्थानांतरण (तापमान प्रतिरोधी सिलिकॉन / स्पंज सक्शन कप, विरूपण संरक्षण)
6. भाग: इंजन सिलेंडर बॉडी / गियरबॉक्स हाउसिंग ग्रैब (वैक्यूम + मैकेनिकल लॉक, एंटी-फ़ॉल)
D. खाद्य और पैकेजिंग उद्योग
D.1 मुख्य आवश्यकताएँ:खाद्य ग्रेड सामग्री (एफडीए प्रमाणित), साफ करने में आसान, क्रश प्रतिरोधी
D.2 प्रमुख परिदृश्य:
1. खाद्य प्रबंधन: पके हुए माल / ताजा मांस / फलों की छँटाई (कम सक्शन स्पंज सक्शन कप, गंधहीन और धोने में आसान)
2. पैकेजिंग स्वचालन: पैकेजिंग बैग खोलना, बाँझ कार्टन मोल्डिंग (स्थैतिक उन्मूलन / बहु-बिंदु सक्शन, पतली / कठोर पैकेजिंग के लिए उपयुक्त)
ई. रसद और भंडारण उद्योग
E.1 मुख्य आवश्यकताएँ:कुशल अनुकूलन (वस्तुओं के कई विनिर्देश), स्थिर दबाव, गिरावट-विरोधी
E.2 प्रमुख परिदृश्य:
1. कार्टन हैंडलिंग: ई-कॉमर्स कार्टन सॉर्टिंग (समायोज्य सक्शन सरणी, वैक्यूम दबाव)
2. प्लेट/रोल: लकड़ी बोर्ड/प्लास्टिक फिल्म रोल स्थानांतरण (लंबी पट्टी/कुंडलाकार सक्शन कप, ऑफसेट को रोकने के लिए समान सोखना)
एफ. नई ऊर्जा और विशेष उद्योग
F.1 नई ऊर्जा (लिथियम बैटरी/पीवी):
1. लिथियम बैटरी प्लेट (एंटी-स्टैटिक पोरस सक्शन कप, एंटी-डस्ट), फोटोवोल्टिक ग्लास (बड़ा सक्शन सिलिकॉन सक्शन कप, कोई खरोंच नहीं)
एफ.2 मुद्रण एवं कागज
1. कागज/मुद्रित सामग्री पर कब्जा (शोषक कागज सामग्री, फटने और स्याही संदूषण को रोकने के लिए थोड़ा नकारात्मक दबाव)
तृतीय. मूल अनुकूलन तर्क का सारांश
| वर्कपीस की विशेषताएं | पिपेट अनुकूलन कार्यक्रम | संगत उद्योग परिदृश्य |
| पतला / नाजुक / परिशुद्धता | सिलिकॉन/सिरेमिक सामग्री, सूक्ष्म नकारात्मक दबाव, सूक्ष्म सक्शन नोजल | इलेक्ट्रॉनिक अर्धचालक, फार्मास्यूटिकल्स |
| भारी वस्तुएँ / बड़े आकार | रबर सामग्री, बड़े व्यास सक्शन कप, बहु-सक्शन कप सरणी | ऑटोमोबाइल, लॉजिस्टिक्स पैनल |
| स्वास्थ्य/प्रदूषण की रोकथाम | खाद्य/चिकित्सा ग्रेड सिलिकॉन, साफ करने में आसान संरचना | औषधि, भोजन |
| नरम/अनियमित सतहें | स्पंज सामग्री, विकृत सक्शन कप | कार का इंटीरियर, खाना |
| स्थैतिकरोधी आवश्यकताएँ | एंटीस्टैटिक सिलिकॉन, आयन विंड असिस्टेड | इलेक्ट्रॉनिक अर्धचालक |
स्थापना मैनुअल
पीडीएफ डाउनलोड करें
चेतावनी+सावधानी (उपयोग से पहले पढ़ें)
पीडीएफ डाउनलोड करें
