वैक्यूम सक्शन चार मुख्य फायदों के साथ औद्योगिक स्वचालन में "लचीली ग्रैस्पिंग" के लिए एक मुख्य समाधान है: गैर-हानिकारक ग्रैस्पिंग, बहु-सामग्री/अनियमित वर्कपीस के लिए अनुकूलनशीलता, स्वच्छ और पर्यावरण संरक्षण, और लचीला संचालन। इसे वर्कपीस की विभिन्न उद्योग विशेषताओं (पतली/मोटी, सटीक/मोटे, स्वच्छता/मानक) के लिए अनुकूलित किया जा सकता है।

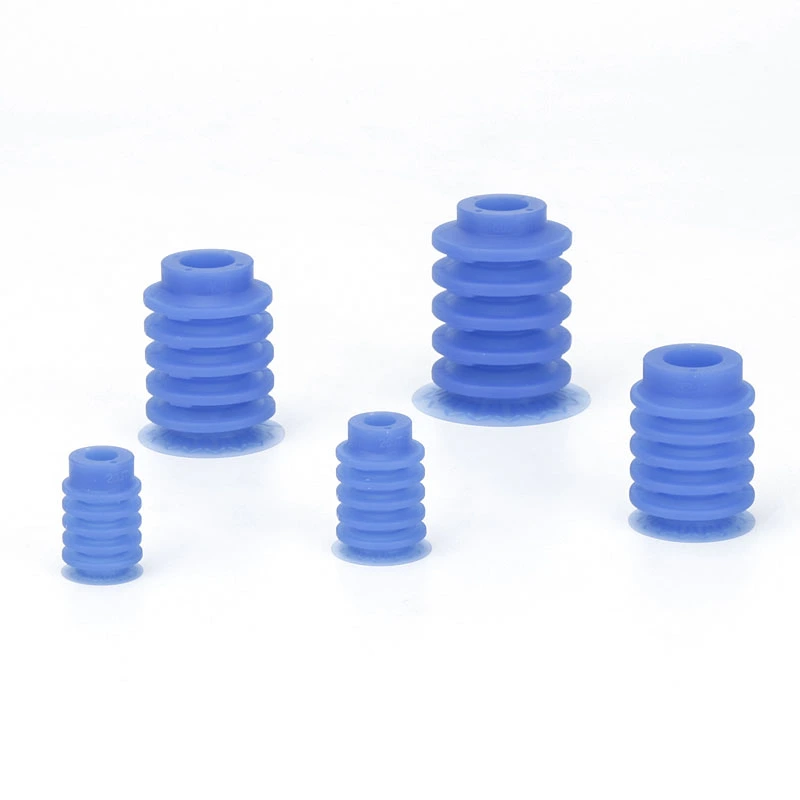

बेलोज़ 5.5-स्टेज वैक्यूम सक्शन कप ZP3P-JT
हम आपको हमारे कारखाने के बेलोज़ 5.5-स्टेज वैक्यूम सक्शन कप ZP3P-JT में से चयन करने के लिए आमंत्रित करते हैं, जो 20 मिमी, 25 मिमी, 32 मिमी, 40 मिमी और 50 मिमी सहित व्यास की एक श्रृंखला में उपलब्ध हैं। यह श्रृंखला विशेष रूप से खाद्य और चिकित्सा उद्योगों के भीतर स्वचालित फिल्म पैकेजिंग अनुप्रयोगों के लिए इंजीनियर की गई है, और विरूपण की संभावना वाली विभिन्न लचीली सामग्रियों को संभालने के लिए भी आदर्श रूप से उपयुक्त है। 5.5-बेलो (अकॉर्डियन) संरचना में एम्बेडेड आंतरिक समर्थन पसलियां होती हैं जो सक्शन कप की दीवारों को एक दूसरे से चिपकने से प्रभावी ढंग से रोकती हैं; इसके अलावा, इस डिज़ाइन की अंतर्निहित कुशनिंग स्ट्रोक क्षमता स्वचालित रूप से बैग में रखी सामग्री को पकड़ते समय सामने आने वाली ऊंचाई की विसंगतियों की भरपाई करती है।
क्लिक करें और चयन प्रारंभ करें
》उत्पाद जानकारी पर लौटें
बेलोज़ 5.5-स्टेज वैक्यूम सक्शन कप ZP3P-JT
ZP3P सीरीज बेलोज़ 5.5-स्टेज वैक्यूम पैड यूनिट

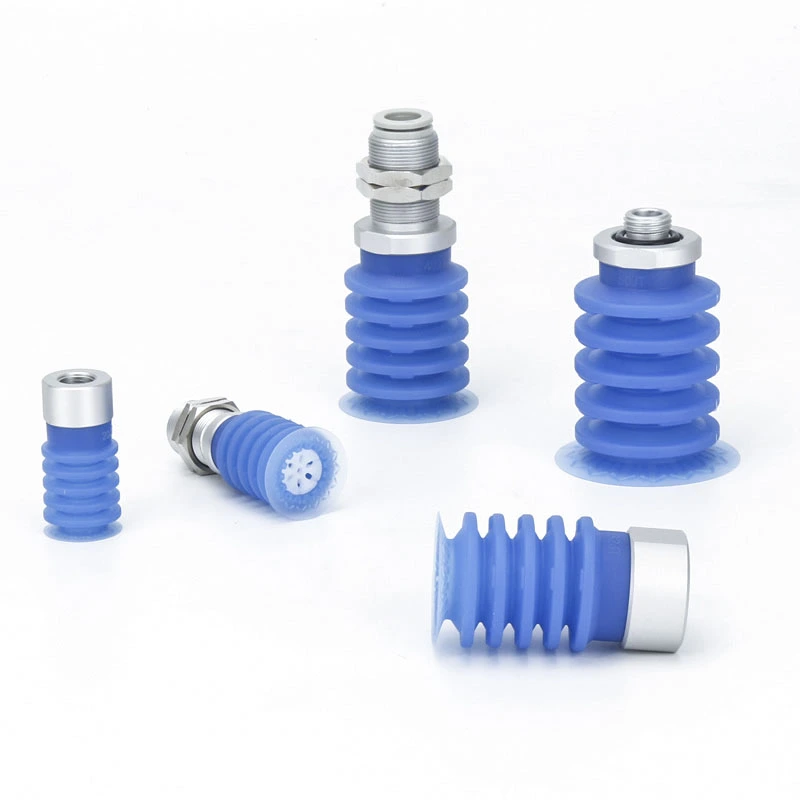

एडाप्टर बेलोज़ 5.5-स्टेज वैक्यूम पैड के साथ ZP3P-T श्रृंखला
विवरण
ऑर्डर कैसे करें
विशिष्टताएँ/सामग्री
अनुप्रयोग
संसाधन
बेलोज़ 5.5-स्टेज वैक्यूम सक्शन कप ZP3P-JT का उपयोग किस लिए किया जाता है?

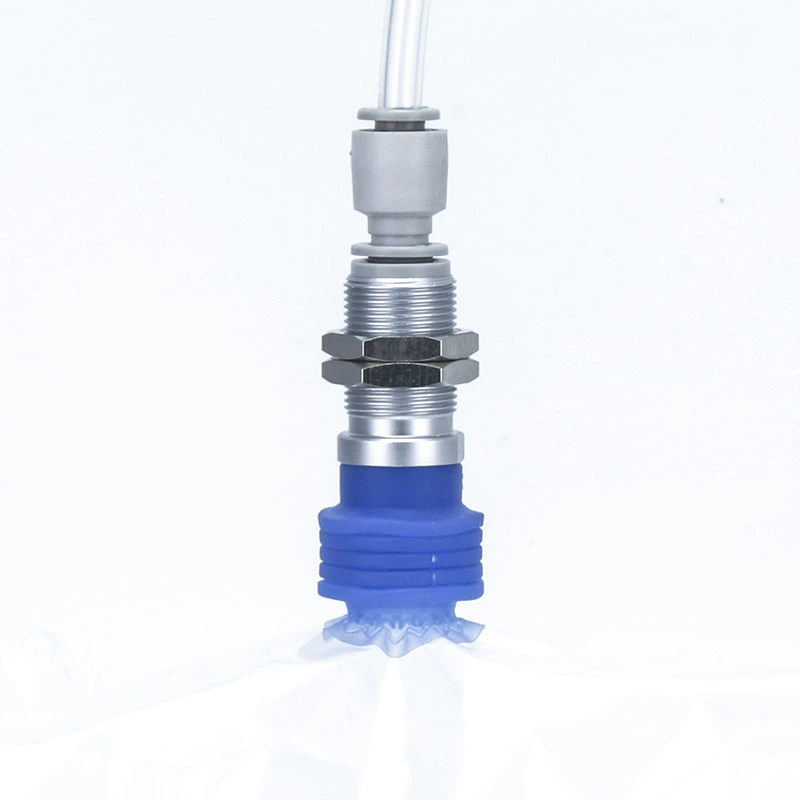

खाद्य और चिकित्सा उद्योगों में अत्यधिक विकृत फिल्म पैकेजिंग के स्वचालित संचालन के लिए डिज़ाइन किया गया।
पेय पदार्थ बैग, सॉस पैकेट, दूध पाउडर बैग और आटा बैग सहित तरल/पाउडर पैकेजिंग को संभालता है।
उच्च परिशुद्धता स्वचालित पिक-एंड-प्लेस सिस्टम में पतली फिल्मों, एथिलीन शीट, प्लास्टिक शीट और अन्य लचीली सामग्री के लिए उपयुक्त।
सख्त स्वच्छता आवश्यकताओं के साथ हल्के औद्योगिक स्वचालन परिदृश्यों का भी समर्थन करता है।
5.5-स्टेज बेलोज़ की मुख्य विशेषताएं
अकॉर्डियन-प्रकार की संरचना:बेलोज़ 5.5-स्टेज वैक्यूम सक्शन कप ZP3P-JT में सपोर्ट रिब्स के साथ प्रबलित मल्टी-लेयर बेलोज़ डिज़ाइन है, जो प्रभावी रूप से आसंजन को रोकता है और सुचारू संचालन सुनिश्चित करता है।

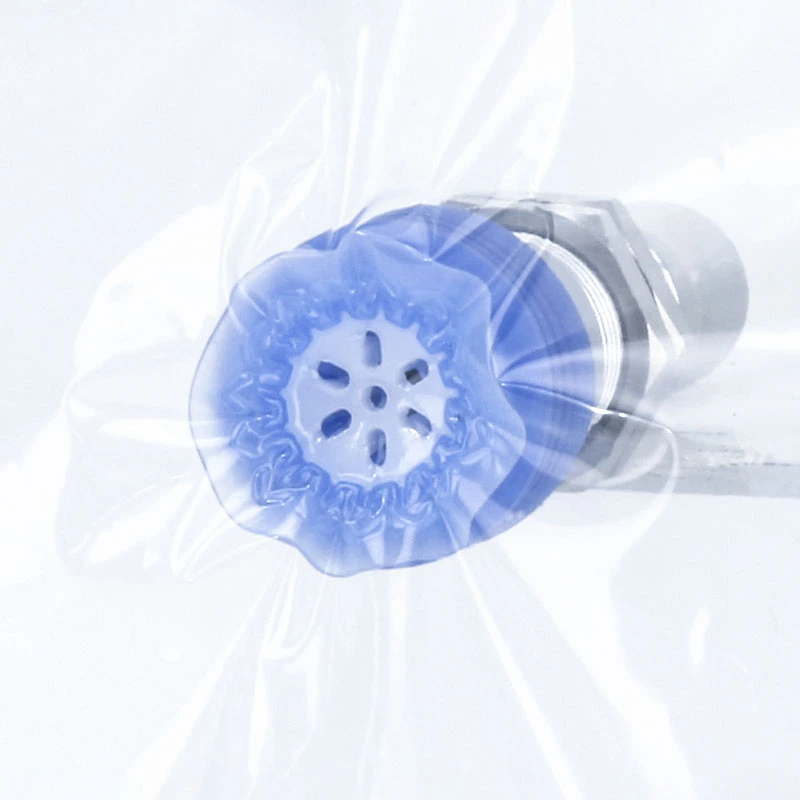

लचीली फिल्म स्कर्ट:टाइट सील सुनिश्चित करता है, रिसाव कम करता है और झुर्रियों को रोकता है।
भूलभुलैया वैक्यूम चैनल:विश्वसनीय पकड़ के लिए सक्शन क्षेत्र का विस्तार करें और वैक्यूम प्रवाह बनाए रखें।

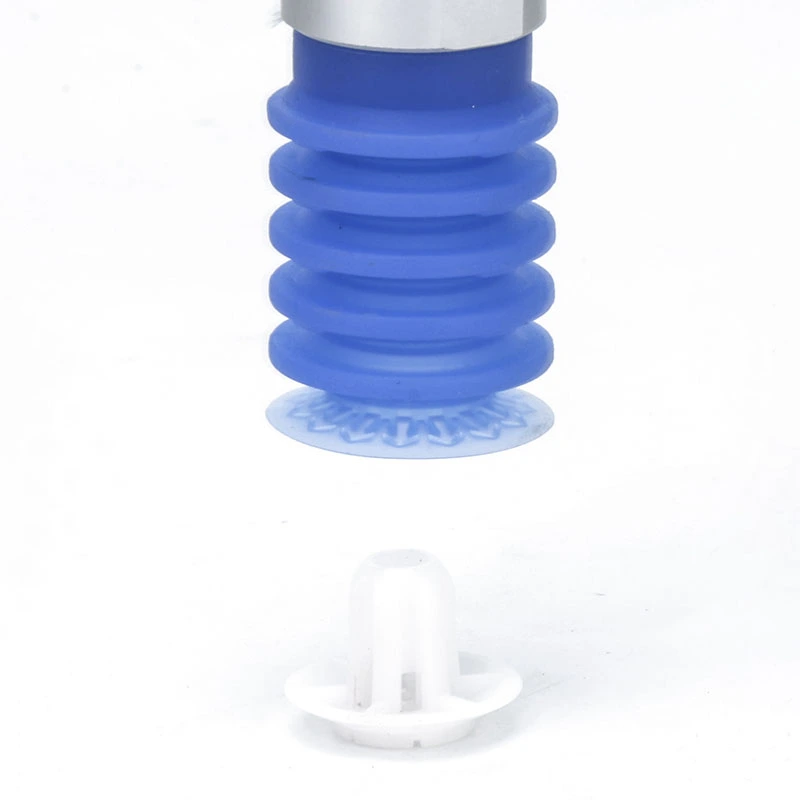

गाइड अनुलग्नक:ऑपरेशन के दौरान कप विरूपण और घटक कंपन को कम करता है।
गद्देदार स्ट्रोक:बैग वाले घटकों में ऊंचाई भिन्नता के लिए क्षतिपूर्ति करता है।
स्टेनलेस स्टील फ़िल्टर स्क्रीन:विदेशी वस्तु की घुसपैठ को रोकता है और आसान सफाई की अनुमति देता है।
सामग्री एवं निर्माण
मेडिकल-ग्रेड फिल्मों के लिए FDA-प्रमाणित सिलिकॉन से निर्मित।
संदूषण का पता लगाने की क्षमता के साथ खाद्य प्रसंस्करण लाइनों और कॉस्मेटिक पैकेजिंग के लिए उपयुक्त नीला सिलिकॉन विकल्प।
उपलब्ध अनुलग्नक
बेहतर स्थिरता के लिए गाइड अटैचमेंट।
विरूपण को कम करने के लिए वैकल्पिक बफ़र्स।
अनुप्रयोग आवश्यकताओं के आधार पर एकल या बहु-परत विन्यास।
आकार उपलब्ध हैं
व्यास:20 मिमी, 25 मिमी, 32 मिमी, 40 मिमी, 50 मिमी।
विभिन्न औद्योगिक और वर्कपीस हैंडलिंग परिदृश्यों के लिए स्वचालित प्रणालियों के साथ संगत।

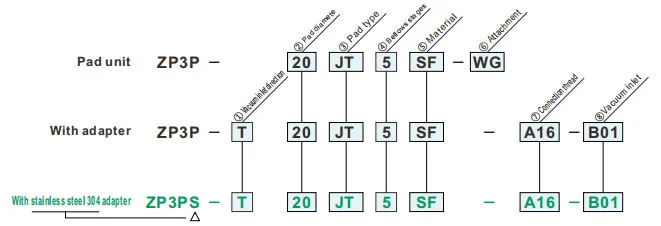

ऑर्डर कैसे करें
- लचीली मुलायम फिल्म पैकेजिंग के साथ वर्कपीस के सोखने के हस्तांतरण के लिए
- पतली फिल्म स्कर्ट और विशेष आकार की पसलियाँ
- गाइड अटैचमेंट, त्वरण/मंदी: 4जी पर सोखना स्थानांतरण संभव
- नीले रंग का पैड, संदूषण निरीक्षण के दौरान वैक्यूम पैड को रंग से अलग करना आसान है
| ①वैक्यूम इनलेट दिशा | |
| T | खड़ा |
| ②पैड व्यास (मिमी) | |
| 20 | O20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③पैड प्रकार | |
| संयुक्त | धौंकनी प्रकार |
| ④धौंकनी चरण | |
| 5 | 5.5-मंच |
| ⑤सामग्री | |
| एस एफ | सिलिकॉन रबर |
| ⑥अटैचमेंट | |
| डब्ल्यू जी | अनुलग्नक के साथ |
| ⑦कनेक्शन धागा | ⑧वैक्यूम इनलेट | पैड व्यास | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | शून्य | - | पुरुष धागा |
AG01 | जी1/8 | ● | ● |
| AG02 | जी1/4 | ● | ● | ||||
| AG03 | जी3/8 | ● | ● | ||||
| AG04 | जी1/2 | - | ● | ||||
| महिला धागा |
बीजी01 | जी1/8 | ● | - | |||
| बीजी02 | जी1/4 | - | ● | ||||
| पुरुष धागा |
ए16 | एम16 x1.0 | महिला धागा |
बी01 | आरसी1/8 | ● | - |
| एक स्पर्श फिटिंग |
08 | आरसी1/4 | ● | - | |||
| ए20 | एम20 x1.0 | महिला धागा |
बी02 | 8 मिमी | - | ● | |
| एक स्पर्श फिटिंग |
10 | 10 मिमी | - | ● | |||
अनुलग्नक बदलें
विशेष विवरण
| तापमान रेंज आपरेट करना | - 30 ~ 90℃ | |
| पैड | सामग्री | सिलिकॉन रबर |
| रंग | नीला | |
| कठोरता (तट A:±5°) | ए40/एस | |
| लगाव | सामग्री | सिंथेटिक राल |
| रंग | सफ़ेद | |
पैड सामग्री और विशेषताएँ
⚪:बहुत कम या कोई प्रभाव नहीं △:स्थितियों के आधार पर उपयोग किया जा सकता है X:उपयुक्त नहीं
|
सामग्री
विशेषताएँ
|
प्रतीक | ड्यूरोमीटर एचएस (±5°) |
रंग का रबड़ |
ऑपरेटिंग तापमान रेंज (डिग्री सेल्सियस) |
तेल प्रतिरोध पेट्रोल |
तेल प्रतिरोध कोलतार से उत्पन्न एक तेल |
आधार प्रतिरोध |
अम्ल प्रतिरोध |
weatherability | ओजोन प्रतिरोध |
घर्षण प्रतिरोध |
जलरोधक | विलायक प्रतिरोध (बेंजीन, टोल्यूनि) |
आवेदन |
| एनबीआर | N | 50 | काला | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कार्य, नालीदार बोर्ड, लिबास प्लेट, आयरन प्लेट और अन्य का स्थानांतरण |
| सिलिकॉन रबर | S | 45~50 | सफ़ेद | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाई-कास्टिंग से हटाना, पतला काम, खाद्य प्रोसेसर |
| यूरेथेन रबर | U | 50 ~ 60 | भूरा | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | नालीदार बोर्ड, लोहे की प्लेट, लिबास प्लेट |
| एफकेएम | F | 60 | काला | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक कार्य |
| प्रवाहकीय एनबीआर | जी.एन | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | अर्धचालक का सामान्य कार्य (स्थैतिक विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रगड़ | जी एस | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | अर्धचालक (स्थैतिक बिजली) |
उपरोक्त तालिका केवल विषय रबर सामग्री की सामान्य विशेषताओं को शामिल करती है। नीला प्रतीक अनुकूलित मॉडल है।
विभिन्न औद्योगिक क्षेत्रों में वायवीय घटकों (वैक्यूम सक्शन कप) की अनुप्रयोग रूपरेखा
I. मुख्य ताकतें
द्वितीय. उद्योग द्वारा आवेदनों का निष्कर्षण
ए. चिकित्सा और चिकित्सा उद्योग
A.1：मुख्य आवश्यकताएँ:स्वच्छ और प्रदूषण मुक्त (एफडीए/जीएमपी अनुरूप), सौम्य और गैर-हानिकारक, और क्रॉस-संदूषण की रोकथाम
A.2 प्रमुख परिदृश्य:
1. फार्मास्युटिकल पैकेजिंग: दवा की बोतल / फार्मास्युटिकल प्लेट / इन्फ्यूजन बैग पिकअप (खाद्य ग्रेड सिलिकॉन सक्शन कप, कोई कण नहीं बहा)
2. मेडिकल डिवाइस असेंबली: सर्जिकल उपकरण/मेडिकल कैथेटर/प्रोस्थेसिस हैंडलिंग के टुकड़े (समायोज्य नकारात्मक दबाव, विरूपण संरक्षण)
3. जैविक प्रयोगशाला: पेट्री डिश/सेंट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड स्थानांतरण (रासायनिक प्रतिरोधी, बाँझ संगत)
बी. इलेक्ट्रॉनिक्स और सेमीकंडक्टर उद्योग
बी.1 मुख्य आवश्यकताएँ:विरोधी स्थैतिक (10⁶-10¹¹Ω), सटीक स्थिति (त्रुटि ≤0.01 मिमी), खरोंच प्रतिरोध
बी.2 प्रमुख परिदृश्य:
1. चिप/सेमीकंडक्टर: वेफर हैंडलिंग, चिप पैकेजिंग (छिद्रपूर्ण सिरेमिक/एंटी-स्टैटिक सिलिकॉन सक्शन कप, टूटने से बचाने के लिए समान नकारात्मक दबाव)
2. पीसीबी/घटक: लचीला पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) सतह पर लगे (झुर्रियों/फटने से बचाने के लिए पतले सिलिकॉन/जेल/माइक्रो सक्शन कप)
3. डिस्प्ले: एलसीडी/ओएलईडी पैनल, टच ग्लास ग्रैब (उच्च पारदर्शी सामग्री, कोई दाग और खरोंच नहीं)
C. ऑटोमोबाइल और ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकताएँ:बड़ा सक्शन (एकल सक्शन डिस्क ≥500N), बहु-विनिर्देश अनुकूलन (धातु/प्लास्टिक/ग्लास), गैर-पर्ची
C.2 प्रमुख परिदृश्य:
4. बॉडी निर्माण: स्टील प्लेट / डोर फ्रेम हैंडलिंग वेल्डिंग (बड़े व्यास रबर / मल्टी-सक्शन कप ऐरे, एंटी-स्लिप बनावट)
5. ग्लास / आंतरिक: विंडस्क्रीन स्थापना, चमड़े की सीट सतह स्थानांतरण (तापमान प्रतिरोधी सिलिकॉन / स्पंज सक्शन कप, विरूपण संरक्षण)
6. भाग: इंजन सिलेंडर बॉडी / गियरबॉक्स हाउसिंग ग्रैब (वैक्यूम + मैकेनिकल लॉक, एंटी-फ़ॉल)
D. खाद्य और पैकेजिंग उद्योग
D.1 मुख्य आवश्यकताएँ:खाद्य ग्रेड सामग्री (एफडीए प्रमाणित), साफ करने में आसान, क्रश प्रतिरोधी
D.2 प्रमुख परिदृश्य:
1. खाद्य प्रबंधन: पके हुए माल / ताजा मांस / फलों की छँटाई (कम सक्शन स्पंज सक्शन कप, गंधहीन और धोने में आसान)
2. पैकेजिंग स्वचालन: पैकेजिंग बैग खोलना, बाँझ कार्टन मोल्डिंग (स्थैतिक उन्मूलन / बहु-बिंदु सक्शन, पतली / कठोर पैकेजिंग के लिए उपयुक्त)
ई. रसद और भंडारण उद्योग
E.1 मुख्य आवश्यकताएँ:कुशल अनुकूलन (वस्तुओं के कई विनिर्देश), स्थिर दबाव, गिरावट-विरोधी
E.2 प्रमुख परिदृश्य:
1. कार्टन हैंडलिंग: ई-कॉमर्स कार्टन सॉर्टिंग (समायोज्य सक्शन सरणी, वैक्यूम दबाव)
2. प्लेट/रोल: लकड़ी बोर्ड/प्लास्टिक फिल्म रोल स्थानांतरण (लंबी पट्टी/कुंडलाकार सक्शन कप, ऑफसेट को रोकने के लिए समान सोखना)
एफ. नई ऊर्जा और विशेष उद्योग
F.1 नई ऊर्जा (लिथियम बैटरी/पीवी):
1. लिथियम बैटरी प्लेट (एंटी-स्टैटिक पोरस सक्शन कप, एंटी-डस्ट), फोटोवोल्टिक ग्लास (बड़ा सक्शन सिलिकॉन सक्शन कप, कोई खरोंच नहीं)
एफ.2 मुद्रण एवं कागज
1. कागज/मुद्रित सामग्री पर कब्जा (शोषक कागज सामग्री, फटने और स्याही संदूषण को रोकने के लिए थोड़ा नकारात्मक दबाव)
तृतीय. मूल अनुकूलन तर्क का सारांश
| वर्कपीस की विशेषताएं | पिपेट अनुकूलन कार्यक्रम | संगत उद्योग परिदृश्य |
| पतला / नाजुक / परिशुद्धता | सिलिकॉन/सिरेमिक सामग्री, सूक्ष्म नकारात्मक दबाव, सूक्ष्म सक्शन नोजल | इलेक्ट्रॉनिक अर्धचालक, फार्मास्यूटिकल्स |
| भारी वस्तुएँ / बड़े आकार | रबर सामग्री, बड़े व्यास सक्शन कप, बहु-सक्शन कप सरणी | ऑटोमोबाइल, लॉजिस्टिक्स पैनल |
| स्वास्थ्य/प्रदूषण की रोकथाम | खाद्य/चिकित्सा ग्रेड सिलिकॉन, साफ करने में आसान संरचना | औषधि, भोजन |
| नरम/अनियमित सतहें | स्पंज सामग्री, विकृत सक्शन कप | कार का इंटीरियर, खाना |
| स्थैतिकरोधी आवश्यकताएँ | एंटीस्टैटिक सिलिकॉन, आयन विंड असिस्टेड | इलेक्ट्रॉनिक अर्धचालक |
