वैक्यूम सक्शन चार मुख्य फायदों के साथ औद्योगिक स्वचालन में "लचीली ग्रैस्पिंग" के लिए एक मुख्य समाधान है: गैर-हानिकारक ग्रैस्पिंग, बहु-सामग्री/अनियमित वर्कपीस के लिए अनुकूलनशीलता, स्वच्छ और पर्यावरण संरक्षण, और लचीला संचालन। इसे वर्कपीस की विभिन्न उद्योग विशेषताओं (पतली/मोटी, सटीक/मोटे, स्वच्छता/मानक) के लिए अनुकूलित किया जा सकता है।
उच्च कठोरता वैक्यूम सक्शन कप ZP3E
उच्च कठोरता वाले वैक्यूम सक्शन कप ZP3E को बड़े या छिद्रपूर्ण वर्कपीस के भारी भार से निपटने के लिए डिज़ाइन किया गया है। एक नालीदार सीलिंग सतह और अकॉर्डियन संरचना की विशेषता के साथ, वे असमान सतहों पर मजबूत आसंजन सुनिश्चित करते हैं। कांच, धातु शीट और पैकेजिंग के लिए आदर्श, वे स्थिर पकड़, गैर-मार्किंग हैंडलिंग और उच्च-प्रवाह स्वचालन प्रणालियों में विश्वसनीय प्रदर्शन प्रदान करते हैं। इसका उपयोग इलेक्ट्रॉनिक्स विनिर्माण, ऑटोमोटिव असेंबली और लॉजिस्टिक्स सॉर्टिंग सहित उद्योगों में उत्पादन लाइनों में भी व्यापक रूप से किया जाता है।
क्लिक करें और चयन प्रारंभ करें
》उत्पाद जानकारी पर लौटें

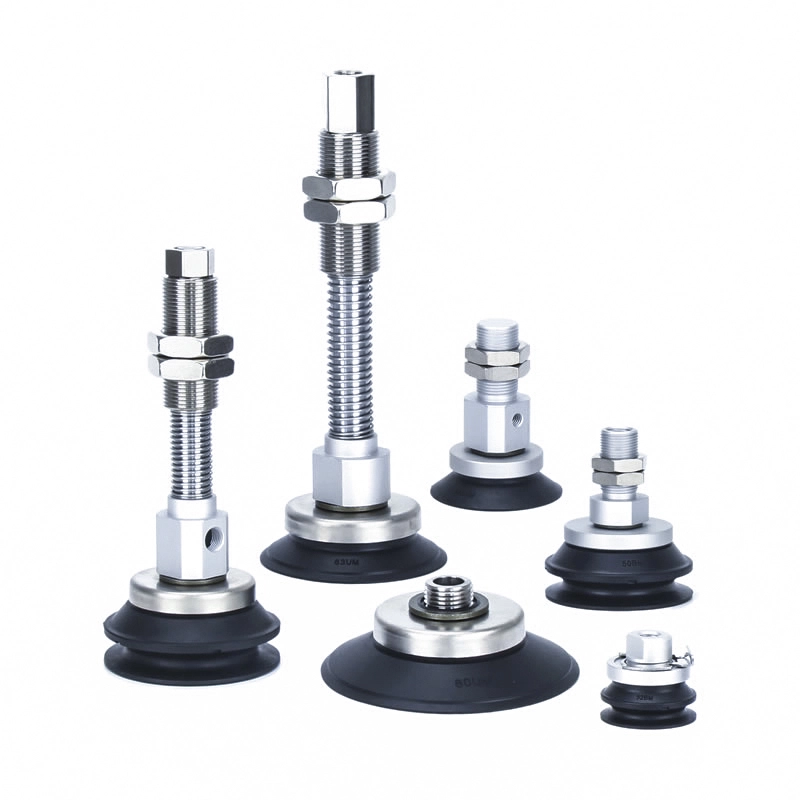

उच्च कठोरता वैक्यूम सक्शन कप ZP3E

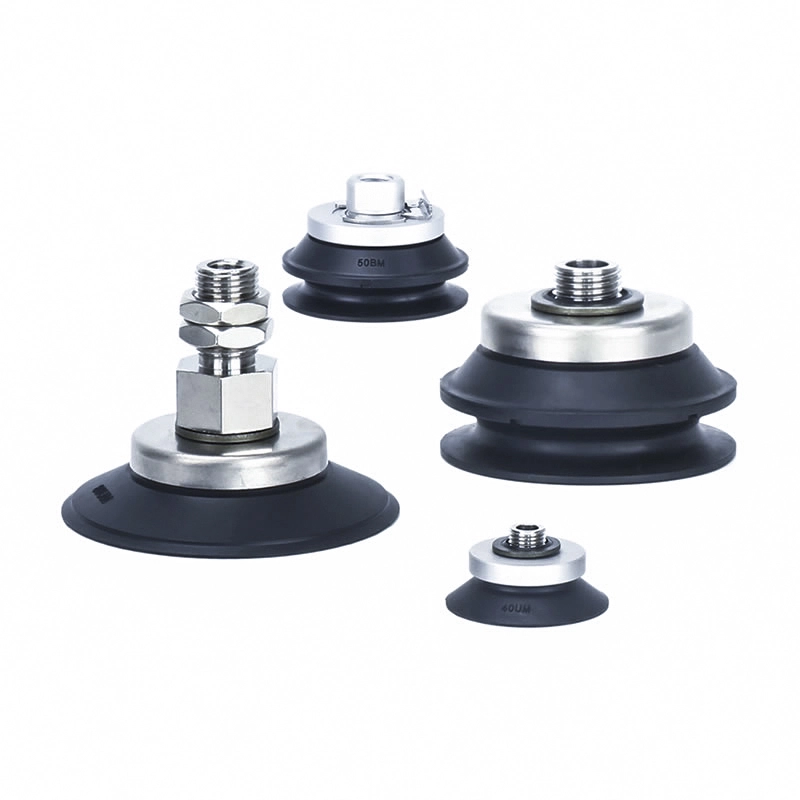

ZP3E श्रृंखला उच्च कठोरता वैक्यूम पैड इकाई

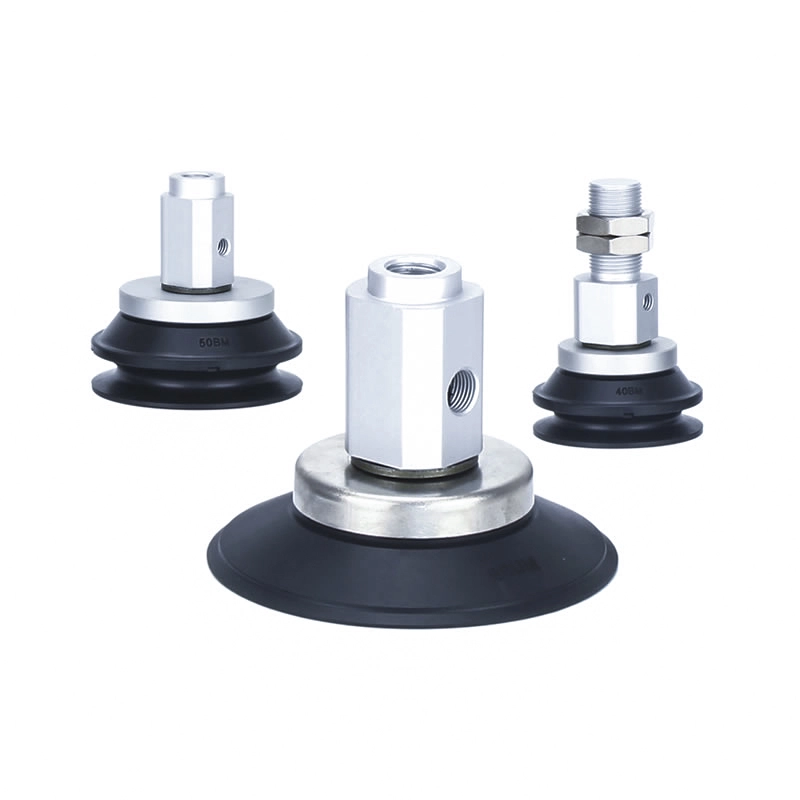

एडाप्टर उच्च कठोरता वैक्यूम पैड के साथ ZP3E-T श्रृंखला

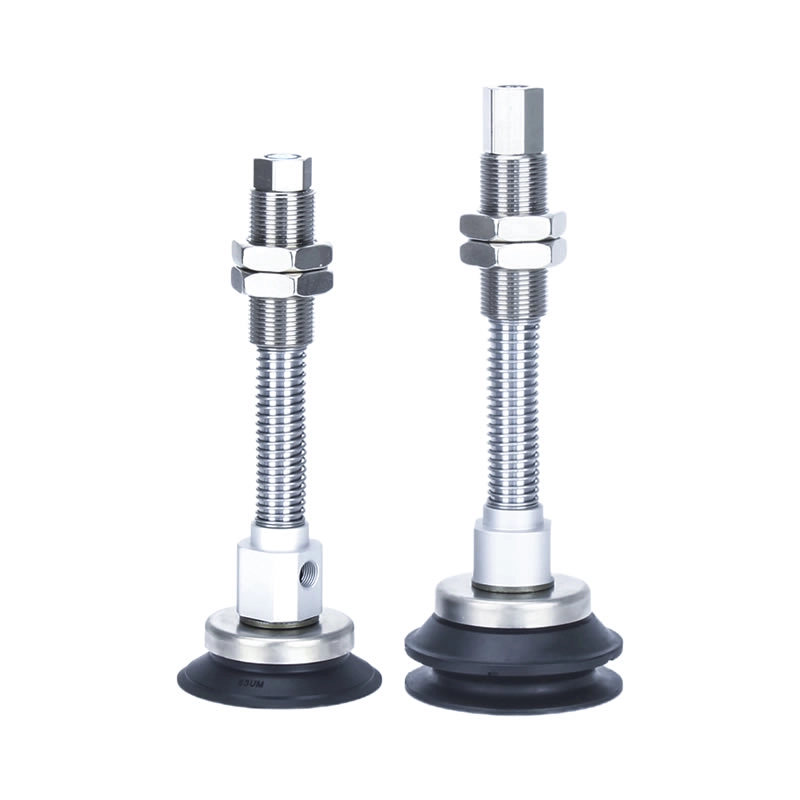

बफर उच्च कठोरता वाले वैक्यूम पैड के साथ ZP3E-T श्रृंखला
एडाप्टर उच्च कठोरता वैक्यूम पैड के साथ ZP3E-Y श्रृंखला
बफर उच्च कठोरता वाले वैक्यूम पैड के साथ ZP3E-Y श्रृंखला
विवरण
ऑर्डर कैसे करें
विशिष्टताएँ/सामग्री
अनुप्रयोग
संसाधन
उच्च कठोरता वाले वैक्यूम सक्शन कप ZP3E औद्योगिक-ग्रेड वैक्यूम कप हैं जो भारी-भरकम, बड़े क्षेत्र के वर्कपीस हैंडलिंग के लिए डिज़ाइन किए गए हैं। वे असमान या थोड़ी पारगम्य सतहों पर भी मजबूत आसंजन, उच्च वायुरोधी और स्थिर पकड़ की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श हैं।
प्रमुख विशेषताऐं
हेवी-ड्यूटी हैंडलिंग क्षमता
उच्च कठोरता वाले वैक्यूम सक्शन कप ZP3E को विशेष रूप से कार्डबोर्ड, ग्लास पैनल और धातु शीट जैसे बड़े और भारी वर्कपीस के लिए डिज़ाइन किया गया है।
व्यास सीमा:32 मिमी से 125 मिमी
सिंगल-लेयर और डबल-लेयर कॉन्फ़िगरेशन में उपलब्ध है
उन्नत सीलिंग प्रदर्शन
नालीदार सक्शन सतह पकड़ स्थिरता में सुधार करती है और वैक्यूम बनाए रखती है
अकॉर्डियन-आकार की सीलिंग संरचना झुकी हुई या असमान सतहों के अनुकूल होती है
घुमावदार या अनियमित वर्कपीस के लिए भी विश्वसनीय आसंजन सुनिश्चित करता है
झरझरा सामग्री के लिए अनुकूलित
कार्डबोर्ड, पेपरबोर्ड और अन्य पारगम्य सामग्रियों के लिए उपयुक्त
उच्च-प्रवाह वैक्यूम सिस्टम के साथ प्रभावी ढंग से काम करता है
मामूली वायु रिसाव के बावजूद लगातार सक्शन बनाए रखता है
लचीली स्थापना
विभिन्न स्वचालन सेटअपों के लिए एकाधिक माउंटिंग विकल्प
रोबोटिक हथियारों और स्वचालित उत्पादन लाइनों के साथ संगत
अनुप्रयोग
औद्योगिक स्वचालन उपकरण
पेपर बॉक्स बनाने की मशीनें:कार्डबोर्ड शीटों का परिवहन और स्थिति
पैकेजिंग सिस्टम:भारी डिब्बों और सामग्रियों को ढेर करके रखें
रोबोटिक स्वचालन:असेंबली लाइनों में स्थिर पकड़ और तेज़ रिलीज़
वर्कपीस हैंडलिंग
ग्लास प्रसंस्करण:चिकने, भारी ग्लास पैनलों की गैर-चिह्नित हैंडलिंग
धातु और प्लास्टिक शीट:स्टील प्लेट, एल्यूमीनियम शीट और मोटे प्लास्टिक बोर्ड
रसद एवं भण्डारण:भारी उत्पादों की स्वचालित स्टैकिंग
प्रदर्शन लाभ
उच्च-कठोरता संरचना भारी भार से निपटने के दौरान स्थिरता सुनिश्चित करती है।
नॉन-मार्किंग डिज़ाइन संवेदनशील सतहों - जैसे कांच - को क्षति से बचाता है।
मजबूत वैक्यूम प्रतिधारण क्षमता मांग वाले वातावरण में विश्वसनीय संचालन सुनिश्चित करती है।
उच्च कठोरता वाले वैक्यूम सक्शन कप ZP3E इलेक्ट्रॉनिक्स, ऑटोमोटिव, लॉजिस्टिक्स और विनिर्माण उद्योगों में उपयोग के लिए उपयुक्त है।
चीन निर्मित ZP3E वैक्यूम कप क्यों चुनें?
विश्वसनीय प्रदर्शन के साथ लागत प्रभावी उत्पादन
उच्च गुणवत्ता वाले सिलिकॉन और उन्नत वैक्यूम सीलिंग का उपयोग करके परिपक्व तकनीक
विभिन्न औद्योगिक आवश्यकताओं को पूरा करने के लिए विस्तृत उत्पाद श्रृंखला
स्थिर आपूर्ति श्रृंखला तेज़ और लगातार डिलीवरी सुनिश्चित करती है

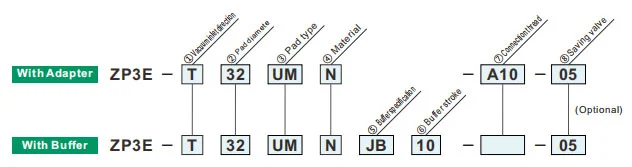

ऑर्डर कैसे करें
| ②पैड व्यास (मिमी) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |

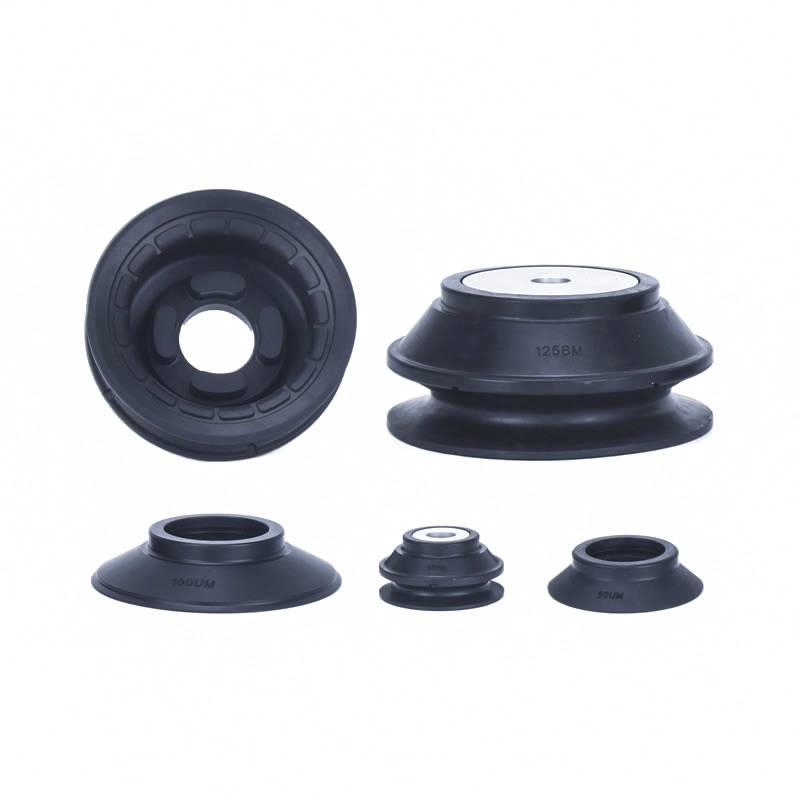

| ③पैड प्रकार | |
| उम | नाली के साथ सपाट प्रकार |
| बी.एम. | पसलियों और खांचे के साथ धौंकनी प्रकार |
| ④सामग्री | |
| N | एनबीआर |
| S | सिलिकॉन रबर |
| U | यूरेथेन रबर |
| F | एफकेएम |
| जी.एन | प्रवाहकीय एनबीआर |
| जी एस | प्रवाहकीय सिलिकॉन रबर |
हरा प्रतीक अनुकूलित मॉडल है।
| ⑧प्लेट | |
| शून्य | बिना प्लेट के |
| P | प्लेट के साथ |
|
नमूना
②पैड व्यास (मिमी)
|
खांचे के साथ फ्लैट प्रकार (यूएम) | पसलियों और खांचे के साथ धौंकनी प्रकार (बीएम) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①वैक्यूम इनलेट दिशा | |
| T | खड़ा |
| Y | पार्श्व |
| ②पैड व्यास (मिमी) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③पैड प्रकार | |
| उम | नाली के साथ सपाट प्रकार |
| बी.एम. | पसलियों और खांचे के साथ धौंकनी प्रकार |
| ④सामग्री | |
| N | एनबीआर |
| S | सिलिकॉन रबर |
| U | यूरेथेन रबर |
| F | एफकेएम |
| जी.एन | प्रवाहकीय एनबीआर |
| जी एस | प्रवाहकीय सिलिकॉन रबर |
हरा प्रतीक अनुकूलित मॉडल है।
| ⑦वैक्यूम इनलेट | ZP3E-T /ऊर्ध्वाधर | ZP3E-Y /पार्श्व | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| पुरुष धागा | ए10 | एम10 एक्स1 | ● | — | — | — |
| एजी1 | जी1/8 | ● | — | — | — | |
| ए16 | एम16 x1.5 | — | ● | — | — | |
| AL14 | एम14 x1 | ● | — | ● | — | |
| AL16 | एम16 x1.5 | — | ● | — | ● | |
| नट | बी8 | एम8 x1.25 | ● | — | ● | — |
| बी10 | एम10 x1.5 | ● | — | — | — | |
| बी 12 | एम12 x1.75 | — | ● | — | ● | |
| बी18 | एम18 x1.5 | — | ● | — | — | |
| ⑤बफर विशिष्टता | |
| जेबी | घूर्णनशील (पीतल, झाड़ी के साथ) |
| जे.एफ | घूर्णनशील (स्टील, झाड़ी के साथ) |
| के.बी | गैर-घूर्णन (पीतल, झाड़ी के साथ) |
| ⑦वैक्यूम इनलेट | ए 14 | शून्य | ए18 | शून्य | |
| एम14x1 | एम18x1.5 | एम18x1.5 | एम22x1.5 | ||
| ⑥बफ़र स्ट्रोक | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10 मिमी | ● | ● | ● | ● |
| 20 | 20 मिमी | ● | — | — | — |
| 25 | 25 मिमी | — | ● | ● | ● |
| 30 | 30 मिमी | ● | ● | ● | ● |
| 50 | 50 मिमी | — | ● | ● | ● |
| 75 | 75 मिमी | — | ● | ● | ● |
| 100 | 100 मिमी | — | — | — | ● |
| ⑧सेविंग वाल्व फिक्स्ड छिद्र | |||
| आकार (मिमी) |
पैड व्यास | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0.5 | ● | — |
| 07 | ø0.7 | ● | — |
| 10 | ø1.0 | ● | — |
| 01 | संदर्भ एसवीकेएस |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
स्प्रिंग रिएक्टिवफोर्स
| कनेक्शन धागा | कसने वाला टॉर्क±5% [N·m] | बफर स्ट्रोक (मिमी) | स्प्रिंग प्रतिक्रियाशील बल [एन] | ||
| पीतल, बुशिंग के साथ (जेबी/केबी) | स्टील, बुशिंग के साथ (जेएफ) | 0 स्ट्रोक पर | पूरे ज़ोर से | ||
| एम14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| एम18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| एम22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
पैड सामग्री और विशेषताएँ
⚪:बहुत कम या कोई प्रभाव नहीं △:स्थितियों के आधार पर उपयोग किया जा सकता है X:उपयुक्त नहीं
|
सामग्री
विशेषताएँ
|
प्रतीक | ड्यूरोमीटर एचएस (±5°) |
रंग का रबड़ |
ऑपरेटिंग तापमान रेंज (डिग्री सेल्सियस) |
तेल प्रतिरोध पेट्रोल |
तेल प्रतिरोध कोलतार से उत्पन्न एक तेल |
आधार प्रतिरोध |
अम्ल प्रतिरोध |
weatherability | ओजोन प्रतिरोध |
घर्षण प्रतिरोध |
जलरोधक | विलायक प्रतिरोध (बेंजीन, टोल्यूनि) |
आवेदन |
| एनबीआर | N | 50 | काला | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कार्य, नालीदार बोर्ड, लिबास प्लेट, आयरन प्लेट और अन्य का स्थानांतरण |
| सिलिकॉन रबर | S | 45~50 | सफ़ेद | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाई-कास्टिंग से हटाना, पतला काम, खाद्य प्रोसेसर |
| यूरेथेन रबर | U | 50 ~ 60 | भूरा | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | नालीदार बोर्ड, लोहे की प्लेट, लिबास प्लेट |
| एफकेएम | F | 60 | काला | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक कार्य |
| प्रवाहकीय एनबीआर | जी.एन | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | अर्धचालक का सामान्य कार्य (स्थैतिक विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रगड़ | जी एस | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | अर्धचालक (स्थैतिक बिजली) |
उपरोक्त तालिका केवल विषय रबर सामग्री की सामान्य विशेषताओं को शामिल करती है। नीला प्रतीक अनुकूलित मॉडल है।
विभिन्न औद्योगिक क्षेत्रों में वायवीय घटकों (वैक्यूम सक्शन कप) की अनुप्रयोग रूपरेखा
I. मुख्य ताकतें
द्वितीय. उद्योग द्वारा आवेदनों का निष्कर्षण
ए. चिकित्सा और चिकित्सा उद्योग
A.1：मुख्य आवश्यकताएँ:स्वच्छ और प्रदूषण मुक्त (एफडीए/जीएमपी अनुरूप), सौम्य और गैर-हानिकारक, और क्रॉस-संदूषण की रोकथाम
A.2 प्रमुख परिदृश्य:
1. फार्मास्युटिकल पैकेजिंग: दवा की बोतल / फार्मास्युटिकल प्लेट / इन्फ्यूजन बैग पिकअप (खाद्य ग्रेड सिलिकॉन सक्शन कप, कोई कण नहीं बहा)
2. मेडिकल डिवाइस असेंबली: सर्जिकल उपकरण/मेडिकल कैथेटर/प्रोस्थेसिस हैंडलिंग के टुकड़े (समायोज्य नकारात्मक दबाव, विरूपण संरक्षण)
3. जैविक प्रयोगशाला: पेट्री डिश/सेंट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड स्थानांतरण (रासायनिक प्रतिरोधी, बाँझ संगत)
बी. इलेक्ट्रॉनिक्स और सेमीकंडक्टर उद्योग
बी.1 मुख्य आवश्यकताएँ:विरोधी स्थैतिक (10⁶-10¹¹Ω), सटीक स्थिति (त्रुटि ≤0.01 मिमी), खरोंच प्रतिरोध
बी.2 प्रमुख परिदृश्य:
1. चिप/सेमीकंडक्टर: वेफर हैंडलिंग, चिप पैकेजिंग (छिद्रपूर्ण सिरेमिक/एंटी-स्टैटिक सिलिकॉन सक्शन कप, टूटने से बचाने के लिए समान नकारात्मक दबाव)
2. पीसीबी/घटक: लचीला पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) सतह पर लगे (झुर्रियों/फटने से बचाने के लिए पतले सिलिकॉन/जेल/माइक्रो सक्शन कप)
3. डिस्प्ले: एलसीडी/ओएलईडी पैनल, टच ग्लास ग्रैब (उच्च पारदर्शी सामग्री, कोई दाग और खरोंच नहीं)
C. ऑटोमोबाइल और ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकताएँ:बड़ा सक्शन (एकल सक्शन डिस्क ≥500N), बहु-विनिर्देश अनुकूलन (धातु/प्लास्टिक/ग्लास), गैर-पर्ची
C.2 प्रमुख परिदृश्य:
4. बॉडी निर्माण: स्टील प्लेट / डोर फ्रेम हैंडलिंग वेल्डिंग (बड़े व्यास रबर / मल्टी-सक्शन कप ऐरे, एंटी-स्लिप बनावट)
5. ग्लास / आंतरिक: विंडस्क्रीन स्थापना, चमड़े की सीट सतह स्थानांतरण (तापमान प्रतिरोधी सिलिकॉन / स्पंज सक्शन कप, विरूपण संरक्षण)
6. भाग: इंजन सिलेंडर बॉडी / गियरबॉक्स हाउसिंग ग्रैब (वैक्यूम + मैकेनिकल लॉक, एंटी-फ़ॉल)
D. खाद्य और पैकेजिंग उद्योग
D.1 मुख्य आवश्यकताएँ:खाद्य ग्रेड सामग्री (एफडीए प्रमाणित), साफ करने में आसान, क्रश प्रतिरोधी
D.2 प्रमुख परिदृश्य:
1. खाद्य प्रबंधन: पके हुए माल / ताजा मांस / फलों की छँटाई (कम सक्शन स्पंज सक्शन कप, गंधहीन और धोने में आसान)
2. पैकेजिंग स्वचालन: पैकेजिंग बैग खोलना, बाँझ कार्टन मोल्डिंग (स्थैतिक उन्मूलन / बहु-बिंदु सक्शन, पतली / कठोर पैकेजिंग के लिए उपयुक्त)
ई. रसद और भंडारण उद्योग
E.1 मुख्य आवश्यकताएँ:कुशल अनुकूलन (वस्तुओं के कई विनिर्देश), स्थिर दबाव, गिरावट-विरोधी
E.2 प्रमुख परिदृश्य:
1. कार्टन हैंडलिंग: ई-कॉमर्स कार्टन सॉर्टिंग (समायोज्य सक्शन सरणी, वैक्यूम दबाव)
2. प्लेट/रोल: लकड़ी बोर्ड/प्लास्टिक फिल्म रोल स्थानांतरण (लंबी पट्टी/कुंडलाकार सक्शन कप, ऑफसेट को रोकने के लिए समान सोखना)
एफ. नई ऊर्जा और विशेष उद्योग
F.1 नई ऊर्जा (लिथियम बैटरी/पीवी):
1. लिथियम बैटरी प्लेट (एंटी-स्टैटिक पोरस सक्शन कप, एंटी-डस्ट), फोटोवोल्टिक ग्लास (बड़ा सक्शन सिलिकॉन सक्शन कप, कोई खरोंच नहीं)
एफ.2 मुद्रण एवं कागज
1. कागज/मुद्रित सामग्री पर कब्जा (शोषक कागज सामग्री, फटने और स्याही संदूषण को रोकने के लिए थोड़ा नकारात्मक दबाव)
तृतीय. मूल अनुकूलन तर्क का सारांश
| वर्कपीस की विशेषताएं | पिपेट अनुकूलन कार्यक्रम | संगत उद्योग परिदृश्य |
| पतला / नाजुक / परिशुद्धता | सिलिकॉन/सिरेमिक सामग्री, सूक्ष्म नकारात्मक दबाव, सूक्ष्म सक्शन नोजल | इलेक्ट्रॉनिक अर्धचालक, फार्मास्यूटिकल्स |
| भारी वस्तुएँ / बड़े आकार | रबर सामग्री, बड़े व्यास सक्शन कप, बहु-सक्शन कप सरणी | ऑटोमोबाइल, लॉजिस्टिक्स पैनल |
| स्वास्थ्य/प्रदूषण की रोकथाम | खाद्य/चिकित्सा ग्रेड सिलिकॉन, साफ करने में आसान संरचना | औषधि, भोजन |
| नरम/अनियमित सतहें | स्पंज सामग्री, विकृत सक्शन कप | कार का इंटीरियर, खाना |
| स्थैतिकरोधी आवश्यकताएँ | एंटीस्टैटिक सिलिकॉन, आयन विंड असिस्टेड | इलेक्ट्रॉनिक अर्धचालक |
स्थापना मैनुअल
पीडीएफ डाउनलोड करें
चेतावनी+सावधानी (उपयोग से पहले पढ़ें)
पीडीएफ डाउनलोड करें
