वैक्यूम सक्शन चार मुख्य फायदों के साथ औद्योगिक स्वचालन में "लचीली ग्रैस्पिंग" के लिए एक मुख्य समाधान है: गैर-हानिकारक ग्रैस्पिंग, बहु-सामग्री/अनियमित वर्कपीस के लिए अनुकूलनशीलता, स्वच्छ और पर्यावरण संरक्षण, और लचीला संचालन। इसे वर्कपीस की विभिन्न उद्योग विशेषताओं (पतली/मोटी, सटीक/मोटे, स्वच्छता/मानक) के लिए अनुकूलित किया जा सकता है।
लो फ्रिक्शन डायरेक्ट माउंटिंग वैक्यूम सक्शन कप ZP3
Commaelec एक पेशेवर निर्माता और आपूर्तिकर्ता है जो लो-फ्रिक्शन, डायरेक्ट-माउंट वैक्यूम सक्शन कप के लो-फ्रिक्शन डायरेक्ट माउंटिंग वैक्यूम सक्शन कप ZP3 में विशेषज्ञता रखता है। 4 मिमी से 16 मिमी व्यास तक की ये कॉम्पैक्ट इकाइयाँ विशेष रूप से इलेक्ट्रॉनिक्स उद्योग के लिए डिज़ाइन की गई हैं। एक अंतर्निर्मित टेलीस्कोपिक बफर रॉड की विशेषता जो न्यूनतम धूल उत्पन्न करती है, वे विशेष रूप से सटीक इलेक्ट्रॉनिक्स, चिकित्सा और फार्मास्युटिकल अनुप्रयोगों में उपयोग के लिए उपयुक्त हैं।
क्लिक करें और चयन प्रारंभ करें
》उत्पाद जानकारी पर लौटें
लो फ्रिक्शन डायरेक्ट माउंटिंग वैक्यूम सक्शन कप ZP3
कम घर्षण बफर कॉम्पैक्ट वैक्यूम पैड के साथ ZP3-T श्रृंखला
विवरण
ऑर्डर कैसे करें
विशिष्टताएँ/सामग्री
अनुप्रयोग
संसाधन

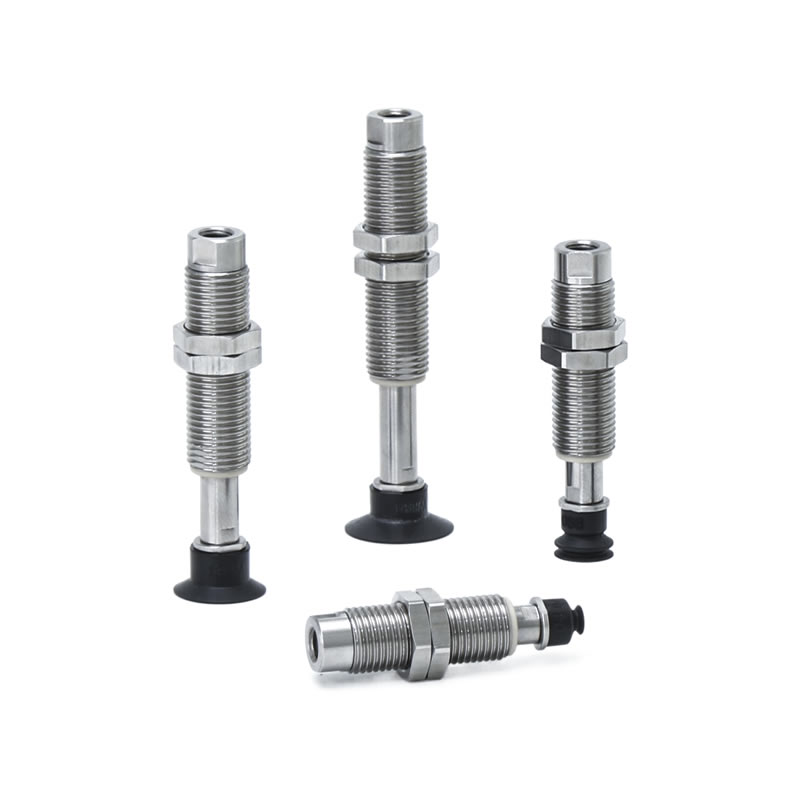

लो फ्रिक्शन डायरेक्ट माउंटिंग वैक्यूम सक्शन कप ZP3 इलेक्ट्रॉनिक्स, मेडिकल और फार्मास्युटिकल उद्योगों के लिए डिज़ाइन किए गए कॉम्पैक्ट, सटीक-इंजीनियर्ड सक्शन कप हैं। 4 मिमी से 16 मिमी तक के व्यास के साथ, इन वैक्यूम कपों में एक अंतर्निर्मित टेलीस्कोपिक बफर रॉड होती है जो धूल उत्पादन को कम करती है, जिससे नाजुक घटकों की सुरक्षित और स्वच्छ हैंडलिंग सुनिश्चित होती है।
लो फ्रिक्शन डायरेक्ट माउंटिंग वैक्यूम सक्शन कप ZP3 क्या है?
स्वचालित सिस्टम के लिए सीधे माउंटिंग क्षमता वाला एक विशेष वैक्यूम पैड।
इसमें एक कम-घर्षण टेलीस्कोपिक बफर शामिल है, जो दोहराए जाने वाले चक्रों के दौरान घिसाव और संदूषण को कम करता है।
ऊर्ध्वाधर और पार्श्व वैक्यूम इनलेट दिशाओं के साथ संगत, तंग उत्पादन लाइनों में लचीली स्थापना की अनुमति देता है।
लिथियम बैटरी अनुप्रयोगों के लिए वैकल्पिक एडेप्टर और पूर्ण-स्टेनलेस स्टील सहायक उपकरण के साथ उच्च गुणवत्ता वाले रबर, सिलिकॉन और एंटी-स्टैटिक सामग्रियों में उपलब्ध है।
अनुप्रयोग
सटीक इलेक्ट्रॉनिक्स हैंडलिंग, जैसे सर्किट बोर्ड और माइक्रोचिप्स।
मेडिकल और फार्मास्युटिकल असेंबली, जहां स्वच्छता और कम संदूषण महत्वपूर्ण है।
रोबोटिक पिक-एंड-प्लेस सिस्टम और स्वचालित असेंबली लाइनों में एकीकरण।
न्यूनतम धूल उत्पादन की आवश्यकता वाले छोटे हार्डवेयर और लिथियम बैटरी घटकों का प्रबंधन।
लाभ
कॉम्पैक्ट और कम घर्षण वाला डिज़ाइन घिसाव, धूल और रखरखाव को कम करता है।
उच्च अनुकूलनशीलता, एकाधिक वैक्यूम इनलेट ओरिएंटेशन और बफर कॉन्फ़िगरेशन का समर्थन।
लो फ्रिक्शन डायरेक्ट माउंटिंग वैक्यूम सक्शन कप ZP3 का निर्माण टिकाऊ सामग्रियों - जैसे सिलिकॉन और रबर - से किया गया है ताकि स्थिर और लंबे समय तक चलने वाला सक्शन सुनिश्चित किया जा सके, जिससे विस्तारित सेवा जीवन प्रदान किया जा सके।
विशेष औद्योगिक आवश्यकताओं के लिए एडेप्टर, बफर ब्रैकेट और स्टेनलेस स्टील सहायक उपकरण के साथ लचीले विकल्प।
परिपक्व तकनीक और स्थिर आपूर्ति श्रृंखला के साथ लागत प्रभावी चीन निर्मित उत्पादन समय पर डिलीवरी और उच्च गुणवत्ता वाले प्रदर्शन को सुनिश्चित करता है।
कॉमेलेक क्यों चुनें?
इन-हाउस उत्पादन और व्यापक स्टॉक के साथ विश्वसनीय निर्माता और आपूर्तिकर्ता।
कई विशिष्टताओं, आकारों और सामग्री विकल्पों सहित विविध उत्पाद पोर्टफोलियो।
परिपक्व प्रौद्योगिकी मजबूत आसंजन, स्थिरता और सुरक्षित सामग्री प्रबंधन सुनिश्चित करती है।
निर्बाध एकीकरण के लिए तीव्र प्रतिक्रिया, अनुकूलन और तकनीकी सहायता के साथ ग्राहक-उन्मुख सेवा।
ऑर्डर कैसे करें
- 1/10 से कम कण (पूर्व उत्पादों की तुलना में)।
- तांबा मिश्र धातु अप्रयुक्त.
- कम घर्षण, कम शोर के साथ! शोर स्तर 45dB.
- आरओ विरोधी विलक्षण संरचना के अनुसार ऊपर और नीचे सुचारू रूप से चलना।
- ट्यूब तनाव के अनुसार अटकी शाफ्ट की समस्या हल हो गई!
| ①वैक्यूम इनलेट दिशा | |
| T | खड़ा |
| ②पैड व्यास (मिमी) | |
| 04 | O4 |
| 06 | O6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③पैड प्रकार | |
| उम | नाली के साथ समतल |
| B | धौंकनी |
| ④सामग्री | |
| N | एनबीआर |
| S | सिलिकॉन रबर |
| U | यूरेथेन रबर |
| F | एफकेएम |
| जी.एन | प्रवाहकीय एनबीआर |
| जी एस | प्रवाहकीय सिलिकॉन रबर |
हरा प्रतीक अनुकूलित मॉडल है।
| ⑤बफर विशिष्टता | |
| D | घूर्णन (कम घर्षण) |
| ⑥बफ़र स्ट्रोक(मिमी) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ वैक्यूम इनलेट | |
| बी5 | एम5 x 0.8 |
आयाम(मिमी)
हरा प्रतीक अनुकूलित मॉडल है।
उम
नाली के साथ समतल
| नमूना | A | B | C | D | बफर | |||||||
|
① वैक्यूम प्रवेश दिशा |
② पैड दीया. |
③ पैड प्रकार |
④ पैड सामग्री |
⑤ बफर विशेष. |
⑥ बफर आघात |
⑧ वैक्यूम प्रवेश |
||||||
| ZP3 | T |
4 6 8 |
उम |
N S U F जी.एन जी एस |
D | 3 | बी5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
संदर्भ के लिए मॉडल: ZP3-T16UMND15-B5
B
धौंकनी
| नमूना | A | B | C | D | बफर | |||||||
|
① वैक्यूम प्रवेश दिशा |
② पैड दीया. |
③ पैड प्रकार |
④ पैड सामग्री |
⑤ बफर विशेष. |
⑥ बफर आघात |
⑧ वैक्यूम प्रवेश |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F जी.एन जी एस |
D | 3 | बी5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
संदर्भ के लिए मॉडल: ZP3-T08BND6-B5
पैड सामग्री और विशेषताएँ
⚪:बहुत कम या कोई प्रभाव नहीं △:स्थितियों के आधार पर उपयोग किया जा सकता है X:उपयुक्त नहीं
| पैड प्रकार | पैड व्यास (मिमी) | आवेदन | विशिष्ट वर्कपीस सतहें और आकार | |||||||
| समतल | तरंगमय | परोक्ष | अलग-अलग ऊंचाइयां | उत्तल | तेल का | |||||
|
|
|
|
|
|
|||||
| कॉम्पैक्ट पी विज्ञापन | फ्लैट (यू) |
|
ø1.5~ø3.5 | समतल और बिना विकृत सतह वाले काम के टुकड़ों के सोखने के लिए | ⚪ | X | X | X | X | X |

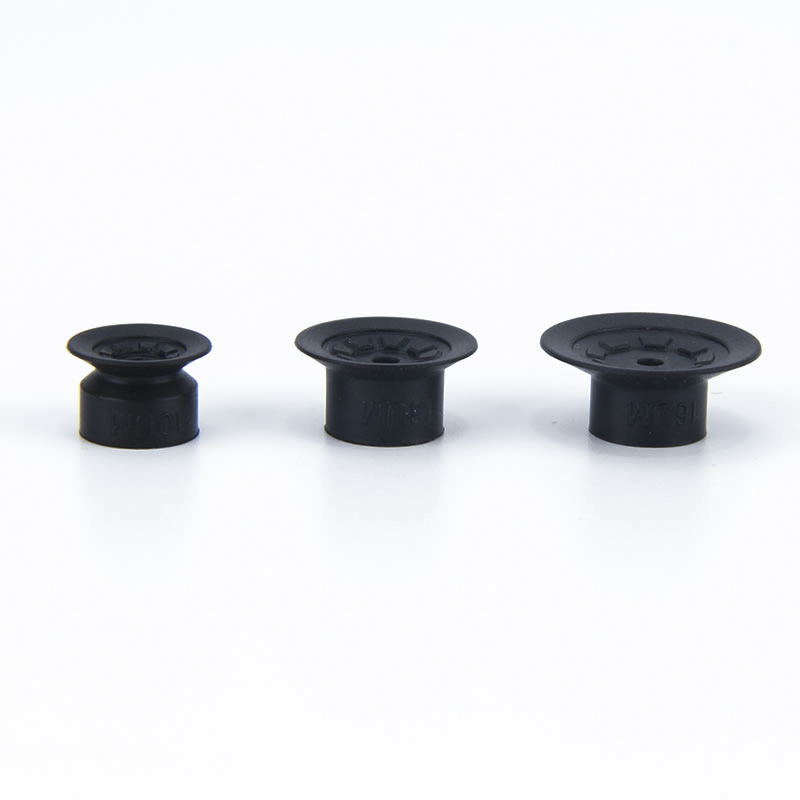

| नाली के साथ फ्लैट (यूएम) |
|
ø4~ø16 | ऐसे वर्कपीस के लिए जिसके ख़राब होने की संभावना है | ⚪ | X | X | X | X | △ | |

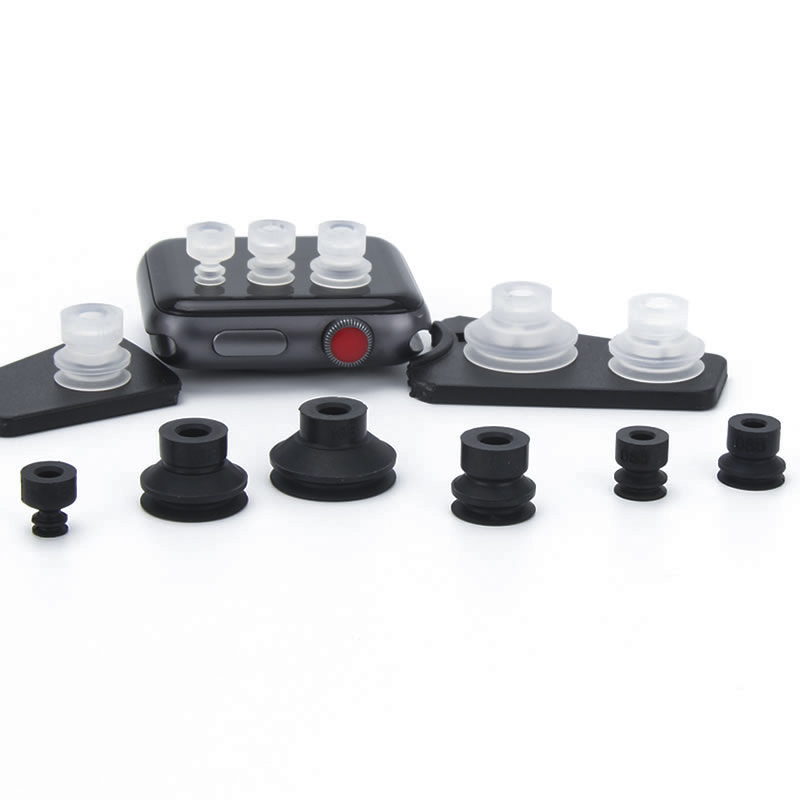

| धौंकनी(बी) |
|
ø4~ø16 | झुकी हुई सतह वाले काम के टुकड़ों के सोखने के लिए | ⚪ | △ | ⚪ | X | △ | X | |
पैड सामग्री और विशेषताएँ
⚪:बहुत कम या कोई प्रभाव नहीं △:स्थितियों के आधार पर उपयोग किया जा सकता है X:उपयुक्त नहीं
|
सामग्री
विशेषताएँ
|
प्रतीक | ड्यूरोमीटर एचएस (±5°) |
रंग का रबड़ |
ऑपरेटिंग तापमान रेंज (डिग्री सेल्सियस) |
तेल प्रतिरोध पेट्रोल |
तेल प्रतिरोध कोलतार से उत्पन्न एक तेल |
आधार प्रतिरोध |
अम्ल प्रतिरोध |
weatherability | ओजोन प्रतिरोध |
घर्षण प्रतिरोध |
जलरोधक | विलायक प्रतिरोध (बेंजीन, टोल्यूनि) |
आवेदन |
| एनबीआर | N | 50 | काला | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कार्य, नालीदार बोर्ड, लिबास प्लेट, आयरन प्लेट और अन्य का स्थानांतरण |
| सिलिकॉन रबर | S | 45~50 | सफ़ेद | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाई-कास्टिंग से हटाना, पतला काम, खाद्य प्रोसेसर |
| यूरेथेन रबर | U | 50 ~ 60 | भूरा | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | नालीदार बोर्ड, लोहे की प्लेट, लिबास प्लेट |
| एफकेएम | F | 60 | काला | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक कार्य |
| प्रवाहकीय एनबीआर | जी.एन | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | अर्धचालक का सामान्य कार्य (स्थैतिक विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रगड़ | जी एस | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | अर्धचालक (स्थैतिक बिजली) |
उपरोक्त तालिका केवल विषय रबर सामग्री की सामान्य विशेषताओं को शामिल करती है। नीला प्रतीक अनुकूलित मॉडल है।
विभिन्न औद्योगिक क्षेत्रों में वायवीय घटकों (वैक्यूम सक्शन कप) की अनुप्रयोग रूपरेखा
I. मुख्य ताकतें
द्वितीय. उद्योग द्वारा आवेदनों का निष्कर्षण
ए. चिकित्सा और चिकित्सा उद्योग
A.1：मुख्य आवश्यकताएँ:स्वच्छ और प्रदूषण मुक्त (एफडीए/जीएमपी अनुरूप), सौम्य और गैर-हानिकारक, और क्रॉस-संदूषण की रोकथाम
A.2 प्रमुख परिदृश्य:
1. फार्मास्युटिकल पैकेजिंग: दवा की बोतल / फार्मास्युटिकल प्लेट / इन्फ्यूजन बैग पिकअप (खाद्य ग्रेड सिलिकॉन सक्शन कप, कोई कण नहीं बहा)
2. मेडिकल डिवाइस असेंबली: सर्जिकल उपकरण/मेडिकल कैथेटर/प्रोस्थेसिस हैंडलिंग के टुकड़े (समायोज्य नकारात्मक दबाव, विरूपण संरक्षण)
3. जैविक प्रयोगशाला: पेट्री डिश/सेंट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड स्थानांतरण (रासायनिक प्रतिरोधी, बाँझ संगत)
बी. इलेक्ट्रॉनिक्स और सेमीकंडक्टर उद्योग
बी.1 मुख्य आवश्यकताएँ:विरोधी स्थैतिक (10⁶-10¹¹Ω), सटीक स्थिति (त्रुटि ≤0.01 मिमी), खरोंच प्रतिरोध
बी.2 प्रमुख परिदृश्य:
1. चिप/सेमीकंडक्टर: वेफर हैंडलिंग, चिप पैकेजिंग (छिद्रपूर्ण सिरेमिक/एंटी-स्टैटिक सिलिकॉन सक्शन कप, टूटने से बचाने के लिए समान नकारात्मक दबाव)
2. पीसीबी/घटक: लचीला पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) सतह पर लगे (झुर्रियों/फटने से बचाने के लिए पतले सिलिकॉन/जेल/माइक्रो सक्शन कप)
3. डिस्प्ले: एलसीडी/ओएलईडी पैनल, टच ग्लास ग्रैब (उच्च पारदर्शी सामग्री, कोई दाग और खरोंच नहीं)
C. ऑटोमोबाइल और ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकताएँ:बड़ा सक्शन (एकल सक्शन डिस्क ≥500N), बहु-विनिर्देश अनुकूलन (धातु/प्लास्टिक/ग्लास), गैर-पर्ची
C.2 प्रमुख परिदृश्य:
4. बॉडी निर्माण: स्टील प्लेट / डोर फ्रेम हैंडलिंग वेल्डिंग (बड़े व्यास रबर / मल्टी-सक्शन कप ऐरे, एंटी-स्लिप बनावट)
5. ग्लास / आंतरिक: विंडस्क्रीन स्थापना, चमड़े की सीट सतह स्थानांतरण (तापमान प्रतिरोधी सिलिकॉन / स्पंज सक्शन कप, विरूपण संरक्षण)
6. भाग: इंजन सिलेंडर बॉडी / गियरबॉक्स हाउसिंग ग्रैब (वैक्यूम + मैकेनिकल लॉक, एंटी-फ़ॉल)
D. खाद्य और पैकेजिंग उद्योग
D.1 मुख्य आवश्यकताएँ:खाद्य ग्रेड सामग्री (एफडीए प्रमाणित), साफ करने में आसान, क्रश प्रतिरोधी
D.2 प्रमुख परिदृश्य:
1. खाद्य प्रबंधन: पके हुए माल / ताजा मांस / फलों की छँटाई (कम सक्शन स्पंज सक्शन कप, गंधहीन और धोने में आसान)
2. पैकेजिंग स्वचालन: पैकेजिंग बैग खोलना, बाँझ कार्टन मोल्डिंग (स्थैतिक उन्मूलन / बहु-बिंदु सक्शन, पतली / कठोर पैकेजिंग के लिए उपयुक्त)
ई. रसद और भंडारण उद्योग
E.1 मुख्य आवश्यकताएँ:कुशल अनुकूलन (वस्तुओं के कई विनिर्देश), स्थिर दबाव, गिरावट-विरोधी
E.2 प्रमुख परिदृश्य:
1. कार्टन हैंडलिंग: ई-कॉमर्स कार्टन सॉर्टिंग (समायोज्य सक्शन सरणी, वैक्यूम दबाव)
2. प्लेट/रोल: लकड़ी बोर्ड/प्लास्टिक फिल्म रोल स्थानांतरण (लंबी पट्टी/कुंडलाकार सक्शन कप, ऑफसेट को रोकने के लिए समान सोखना)
एफ. नई ऊर्जा और विशेष उद्योग
F.1 नई ऊर्जा (लिथियम बैटरी/पीवी):
1. लिथियम बैटरी प्लेट (एंटी-स्टैटिक पोरस सक्शन कप, एंटी-डस्ट), फोटोवोल्टिक ग्लास (बड़ा सक्शन सिलिकॉन सक्शन कप, कोई खरोंच नहीं)
एफ.2 मुद्रण एवं कागज
1. कागज/मुद्रित सामग्री पर कब्जा (शोषक कागज सामग्री, फटने और स्याही संदूषण को रोकने के लिए थोड़ा नकारात्मक दबाव)
तृतीय. मूल अनुकूलन तर्क का सारांश
| वर्कपीस की विशेषताएं | पिपेट अनुकूलन कार्यक्रम | संगत उद्योग परिदृश्य |
| पतला / नाजुक / परिशुद्धता | सिलिकॉन/सिरेमिक सामग्री, सूक्ष्म नकारात्मक दबाव, सूक्ष्म सक्शन नोजल | इलेक्ट्रॉनिक अर्धचालक, फार्मास्यूटिकल्स |
| भारी वस्तुएँ / बड़े आकार | रबर सामग्री, बड़े व्यास सक्शन कप, बहु-सक्शन कप सरणी | ऑटोमोबाइल, लॉजिस्टिक्स पैनल |
| स्वास्थ्य/प्रदूषण की रोकथाम | खाद्य/चिकित्सा ग्रेड सिलिकॉन, साफ करने में आसान संरचना | औषधि, भोजन |
| नरम/अनियमित सतहें | स्पंज सामग्री, विकृत सक्शन कप | कार का इंटीरियर, खाना |
| स्थैतिकरोधी आवश्यकताएँ | एंटीस्टैटिक सिलिकॉन, आयन विंड असिस्टेड | इलेक्ट्रॉनिक अर्धचालक |
स्थापना मैनुअल
पीडीएफ डाउनलोड करें
चेतावनी+सावधानी (उपयोग से पहले पढ़ें)
पीडीएफ डाउनलोड करें
