How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

चीन उच्च गुणवत्ता नोजल वैक्यूम सक्शन कप ZP2 आपूर्तिकर्ता

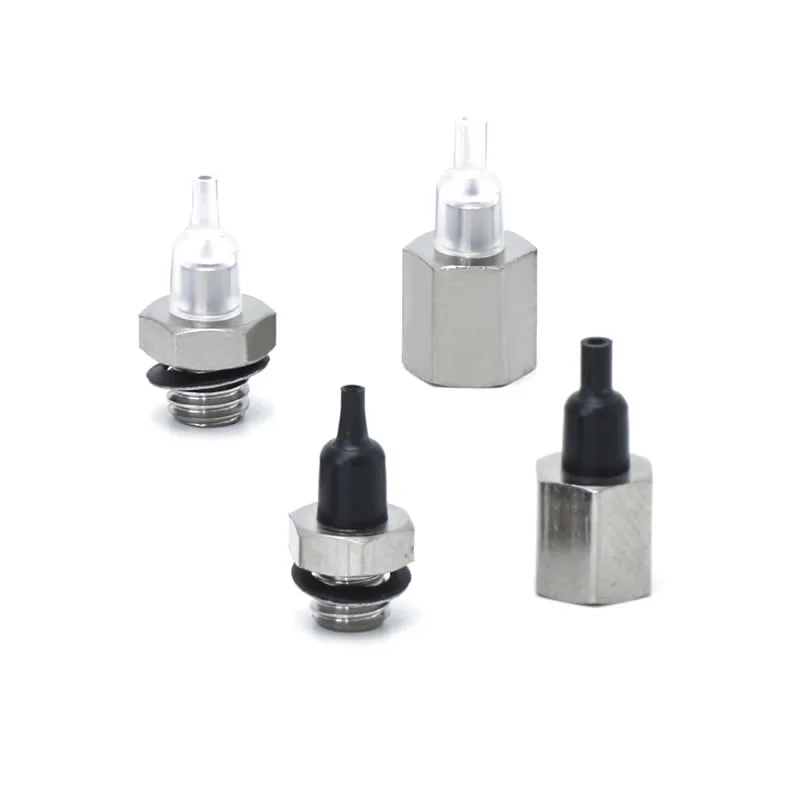

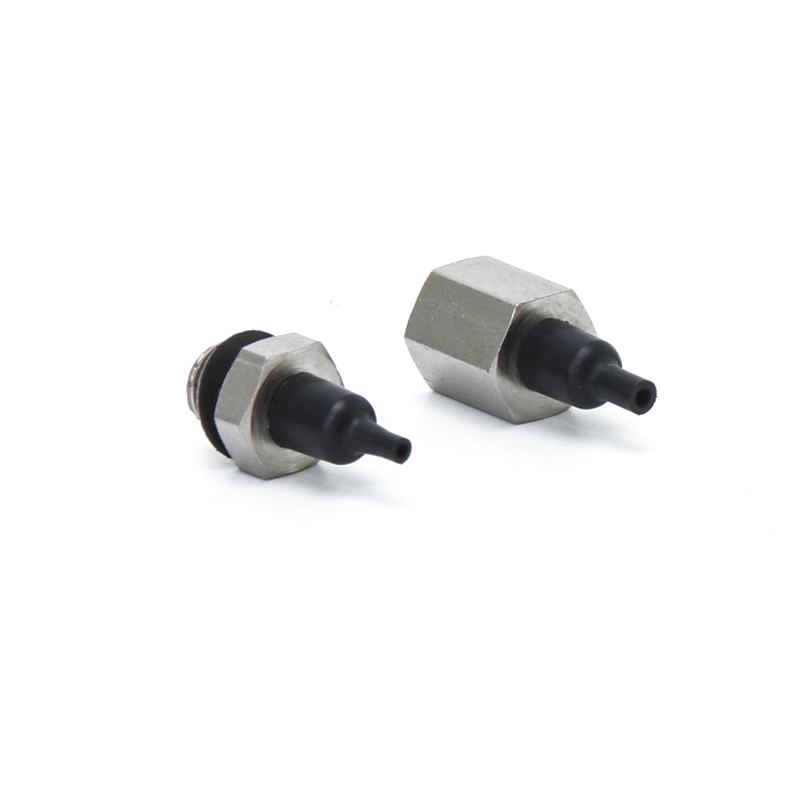

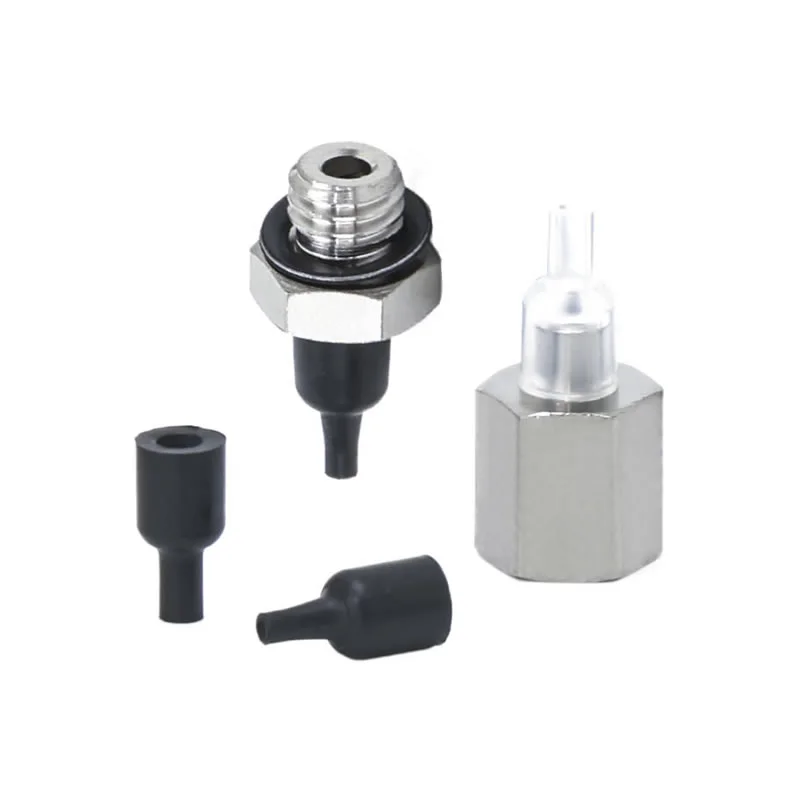

नोजल वैक्यूम सक्शन कप ZP2

एक अग्रणी चीन निर्माता के रूप में, हमारा कारखाना मिलीमीटर-स्केल वर्कपीस के लिए अनुकूलित नोजल वैक्यूम सक्शन कप ZP2 प्रदान करता है। अल्ट्रा-कॉम्पैक्ट ø0.8mm-ø1.1mm व्यास और एक अंतरिक्ष-बचत एकीकृत नोजल की विशेषता, यह आपूर्तिकर्ता-प्रत्यक्ष समाधान चिप्स और माइक्रो-लेंस के लिए आदर्श है। हम इलेक्ट्रॉनिक्स और लिथियम बैटरी उद्योग के लिए एंटी-स्टैटिक और ऑल-स्टेनलेस स्टील पार्ट्स का स्टॉक रखते हैं।

अक्सर पूछे जाने वाले प्रश्न

SMC ZP2 नोजल पैड किसके लिए उपयोग किए जाते हैं?

नोजल वैक्यूम सक्शन कप ZP2 का उपयोग आमतौर पर तेजी से पिक-एंड-प्लेस संचालन के लिए वैक्यूम इजेक्टर सिस्टम में किया जाता है।
कप पर सीधे वैक्यूम उत्पन्न करने के लिए नोजल के साथ एकीकृत
हाई-स्पीड ऑटोमेशन और रोबोटिक हैंडलिंग के लिए उपयुक्त
छोटे भागों, पैकेजिंग सामग्री और हल्के घटकों के लिए व्यापक रूप से उपयोग किया जाता है
कॉमाएलेक समान सिस्टम डिज़ाइन के साथ संगत स्थिर-गुणवत्ता वाले कप प्रदान करता है, जो निरंतर उत्पादन में विश्वसनीय प्रदर्शन सुनिश्चित करता है।

सही सक्शन कप डिज़ाइन का चयन कैसे करें?

चयन वास्तविक कामकाजी परिस्थितियों पर आधारित होना चाहिए:
वर्कपीस की सतह: चिकनी → सपाट प्रकार; असमान → धौंकनी प्रकार
वजन और आकार: भारी भागों के लिए बड़े व्यास की आवश्यकता होती है
पर्यावरण: उच्च तापमान या रसायन → सिलिकॉन या एफकेएम चुनें
साइकिल गति: हाई-स्पीड लाइनें हल्के, प्रतिक्रियाशील डिज़ाइन से लाभान्वित होती हैं
Commaelec अनुकूलित समाधानों का समर्थन करता है, विशिष्ट अनुप्रयोगों के लिए सामग्री, आकार और संरचनाओं का मिलान करने में मदद करता है।

ZP2 श्रृंखला में मुख्य पैड प्रकार क्या हैं?

समतल प्रकार: चिकनी सतहों के लिए अधिकतम संपर्क क्षेत्र
पसलियों के साथ सपाट: थोड़ी खुरदरी सतहों पर बेहतर सीलिंग
धौंकनी प्रकार: असमान सतहों के अनुकूल होता है और कुशनिंग प्रदान करता है

I. मुख्य ताकतें

वैक्यूम सक्शन चार मुख्य फायदों के साथ औद्योगिक स्वचालन में "लचीली ग्रैस्पिंग" के लिए एक मुख्य समाधान है: गैर-हानिकारक ग्रैस्पिंग, बहु-सामग्री/अनियमित वर्कपीस के लिए अनुकूलनशीलता, स्वच्छ और पर्यावरण संरक्षण, और लचीला संचालन। इसे वर्कपीस की विभिन्न उद्योग विशेषताओं (पतली/मोटी, सटीक/मोटे, स्वच्छता/मानक) के लिए अनुकूलित किया जा सकता है।

द्वितीय. उद्योग द्वारा आवेदनों का निष्कर्षण

ए. चिकित्सा और चिकित्सा उद्योग

A.1：मुख्य आवश्यकताएँ:स्वच्छ और प्रदूषण मुक्त (एफडीए/जीएमपी अनुरूप), सौम्य और गैर-हानिकारक, और क्रॉस-संदूषण की रोकथाम

A.2 प्रमुख परिदृश्य:

1. फार्मास्युटिकल पैकेजिंग: दवा की बोतल / फार्मास्युटिकल प्लेट / इन्फ्यूजन बैग पिकअप (खाद्य ग्रेड सिलिकॉन सक्शन कप, कोई कण नहीं बहा)

2. मेडिकल डिवाइस असेंबली: सर्जिकल उपकरण/मेडिकल कैथेटर/प्रोस्थेसिस हैंडलिंग के टुकड़े (समायोज्य नकारात्मक दबाव, विरूपण संरक्षण)

3. जैविक प्रयोगशाला: पेट्री डिश/सेंट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड स्थानांतरण (रासायनिक प्रतिरोधी, बाँझ संगत)

बी. इलेक्ट्रॉनिक्स और सेमीकंडक्टर उद्योग

बी.1 मुख्य आवश्यकताएँ:विरोधी स्थैतिक (10⁶-10¹¹Ω), सटीक स्थिति (त्रुटि ≤0.01 मिमी), खरोंच प्रतिरोध

बी.2 प्रमुख परिदृश्य:

1. चिप/सेमीकंडक्टर: वेफर हैंडलिंग, चिप पैकेजिंग (छिद्रपूर्ण सिरेमिक/एंटी-स्टैटिक सिलिकॉन सक्शन कप, टूटने से बचाने के लिए समान नकारात्मक दबाव)

2. पीसीबी/घटक: लचीला पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) सतह पर लगे (झुर्रियों/फटने से बचाने के लिए पतले सिलिकॉन/जेल/माइक्रो सक्शन कप)

3. डिस्प्ले: एलसीडी/ओएलईडी पैनल, टच ग्लास ग्रैब (उच्च पारदर्शी सामग्री, कोई दाग और खरोंच नहीं)

C. ऑटोमोबाइल और ऑटो पार्ट्स उद्योग

C.1 मुख्य आवश्यकताएँ:बड़ा सक्शन (एकल सक्शन डिस्क ≥500N), बहु-विनिर्देश अनुकूलन (धातु/प्लास्टिक/ग्लास), गैर-पर्ची

C.2 प्रमुख परिदृश्य:

4. बॉडी निर्माण: स्टील प्लेट / डोर फ्रेम हैंडलिंग वेल्डिंग (बड़े व्यास रबर / मल्टी-सक्शन कप ऐरे, एंटी-स्लिप बनावट)

5. ग्लास / आंतरिक: विंडस्क्रीन स्थापना, चमड़े की सीट सतह स्थानांतरण (तापमान प्रतिरोधी सिलिकॉन / स्पंज सक्शन कप, विरूपण संरक्षण)

6. भाग: इंजन सिलेंडर बॉडी / गियरबॉक्स हाउसिंग ग्रैब (वैक्यूम + मैकेनिकल लॉक, एंटी-फ़ॉल)

D. खाद्य और पैकेजिंग उद्योग

D.1 मुख्य आवश्यकताएँ:खाद्य ग्रेड सामग्री (एफडीए प्रमाणित), साफ करने में आसान, क्रश प्रतिरोधी

D.2 प्रमुख परिदृश्य:

1. खाद्य प्रबंधन: पके हुए माल / ताजा मांस / फलों की छँटाई (कम सक्शन स्पंज सक्शन कप, गंधहीन और धोने में आसान)

2. पैकेजिंग स्वचालन: पैकेजिंग बैग खोलना, बाँझ कार्टन मोल्डिंग (स्थैतिक उन्मूलन / बहु-बिंदु सक्शन, पतली / कठोर पैकेजिंग के लिए उपयुक्त)

ई. रसद और भंडारण उद्योग

E.1 मुख्य आवश्यकताएँ:कुशल अनुकूलन (वस्तुओं के कई विनिर्देश), स्थिर दबाव, गिरावट-विरोधी

E.2 प्रमुख परिदृश्य:

1. कार्टन हैंडलिंग: ई-कॉमर्स कार्टन सॉर्टिंग (समायोज्य सक्शन सरणी, वैक्यूम दबाव)

2. प्लेट/रोल: लकड़ी बोर्ड/प्लास्टिक फिल्म रोल स्थानांतरण (लंबी पट्टी/कुंडलाकार सक्शन कप, ऑफसेट को रोकने के लिए समान सोखना)

एफ. नई ऊर्जा और विशेष उद्योग

F.1 नई ऊर्जा (लिथियम बैटरी/पीवी):

1. लिथियम बैटरी प्लेट (एंटी-स्टैटिक पोरस सक्शन कप, एंटी-डस्ट), फोटोवोल्टिक ग्लास (बड़ा सक्शन सिलिकॉन सक्शन कप, कोई खरोंच नहीं)

एफ.2 मुद्रण एवं कागज

1. कागज/मुद्रित सामग्री पर कब्जा (शोषक कागज सामग्री, फटने और स्याही संदूषण को रोकने के लिए थोड़ा नकारात्मक दबाव)

तृतीय. मूल अनुकूलन तर्क का सारांश

वर्कपीस की विशेषताएं	पिपेट अनुकूलन कार्यक्रम	संगत उद्योग परिदृश्य
पतला / नाजुक / परिशुद्धता	सिलिकॉन/सिरेमिक सामग्री, सूक्ष्म नकारात्मक दबाव, सूक्ष्म सक्शन नोजल	इलेक्ट्रॉनिक अर्धचालक, फार्मास्यूटिकल्स
भारी वस्तुएँ / बड़े आकार	रबर सामग्री, बड़े व्यास सक्शन कप, बहु-सक्शन कप सरणी	ऑटोमोबाइल, लॉजिस्टिक्स पैनल
स्वास्थ्य/प्रदूषण की रोकथाम	खाद्य/चिकित्सा ग्रेड सिलिकॉन, साफ करने में आसान संरचना	औषधि, भोजन
नरम/अनियमित सतहें	स्पंज सामग्री, विकृत सक्शन कप	कार का इंटीरियर, खाना
स्थैतिकरोधी आवश्यकताएँ	एंटीस्टैटिक सिलिकॉन, आयन विंड असिस्टेड	इलेक्ट्रॉनिक अर्धचालक

②पैड व्यास (मिमी)
08	ø0.8
11	ø1.1

④सामग्री
N	एनबीआर
S	सिलिकॉन रबर
U	यूरेथेन रबर
F	एफकेएम
जी.एन	प्रवाहकीय एनबीआर
जी एस	प्रवाहकीय सिलिकॉन रबर

⑤वैक्यूम इनलेट
ए4	नट	एम4 x0.7 एम5 x0.8
ए5
बी4	पुरुष धागा	एम4 x0.7
बी5		एम5 x0.8

नमूना				øसी	आयुध डिपो
	② पैड दीया.	③ पैड प्रकार	④ पैड सामग्री
ZP2	08	एक	N S U F जी.एन जी एस	1.6	0.8
	11			2	1.1

नमूना						A	B	øसी	आयुध डिपो	E	अनुकूलक
	① वैक्यूम प्रवेश दिशा	② पैड दीया.	③ पैड प्रकार	④ पैड सामग्री	⑤ वैक्यूम प्रवेश
ZP2	T	08	एक	N S U F जी.एन जी एस	ए4	12.2	9.5	1.6	0.8	एम4 x0.7	ZP2A-AN-A4
		11						2	1.1
		08			ए5	14.5	11	1.6	0.8	एम5 x0.8	ZP2A-AN-A5
		11						2	1.1

नोजल वैक्यूम सक्शन कप ZP2

नोजल वैक्यूम सक्शन कप ZP2

ZP2 सीरीज नोजल वैक्यूम पैड यूनिट

एडाप्टर नोजल वैक्यूम पैड के साथ ZP2-T श्रृंखला

विशिष्ट अनुप्रयोगों में शामिल हैं

अक्सर पूछे जाने वाले प्रश्न

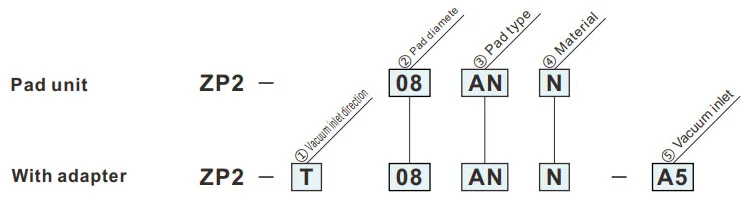

ऑर्डर कैसे करें

आयाम(मिमी)

पैड सामग्री और विशेषताएँ

विभिन्न औद्योगिक क्षेत्रों में वायवीय घटकों (वैक्यूम सक्शन कप) की अनुप्रयोग रूपरेखा

①वैक्यूम इनलेट दिशा
T	खड़ा

③पैड प्रकार
एक	नोक
