वैक्यूम सक्शन चार मुख्य फायदों के साथ औद्योगिक स्वचालन में "लचीली ग्रैस्पिंग" के लिए एक मुख्य समाधान है: गैर-हानिकारक ग्रैस्पिंग, बहु-सामग्री/अनियमित वर्कपीस के लिए अनुकूलनशीलता, स्वच्छ और पर्यावरण संरक्षण, और लचीला संचालन। इसे वर्कपीस की विभिन्न उद्योग विशेषताओं (पतली/मोटी, सटीक/मोटे, स्वच्छता/मानक) के लिए अनुकूलित किया जा सकता है।
ओवल वैक्यूम सक्शन कप ZP2
एक अग्रणी चीन निर्माता के रूप में, हमारा कारखाना सीमित स्थानों में पतले वर्कपीस के लिए अनुकूलित ओवल वैक्यूम सक्शन कप ZP2 प्रदान करता है। 12 विशिष्टताओं (जैसे, 3.5×7 से 8×30 मिमी) में उपलब्ध, यह आपूर्तिकर्ता-प्रत्यक्ष समाधान समान दबाव और पकड़ स्थिरता सुनिश्चित करता है। वैकल्पिक 6-50 मिमी बफ़र्स और एंटी-स्टैटिक सामग्री के साथ, यह पीसीबी, बैटरी और हाई-स्पीड पैकेजिंग लाइनों के लिए आदर्श है।
क्लिक करें और चयन प्रारंभ करें
》उत्पाद जानकारी पर लौटें

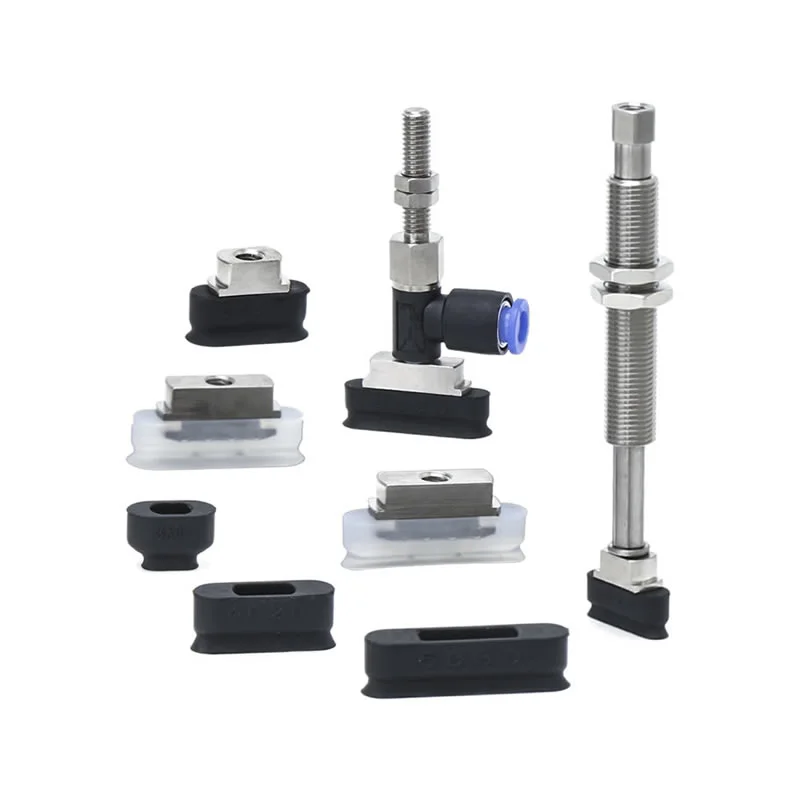

ओवल वैक्यूम सक्शन कप ZP2

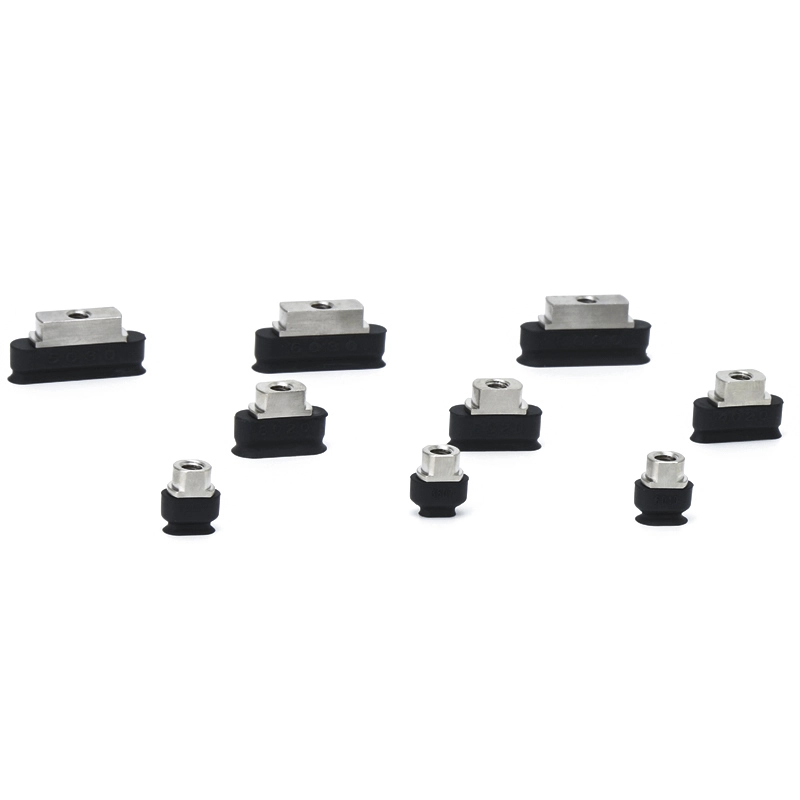

ZP2 सीरीज ओवल वैक्यूम पैड यूनिट

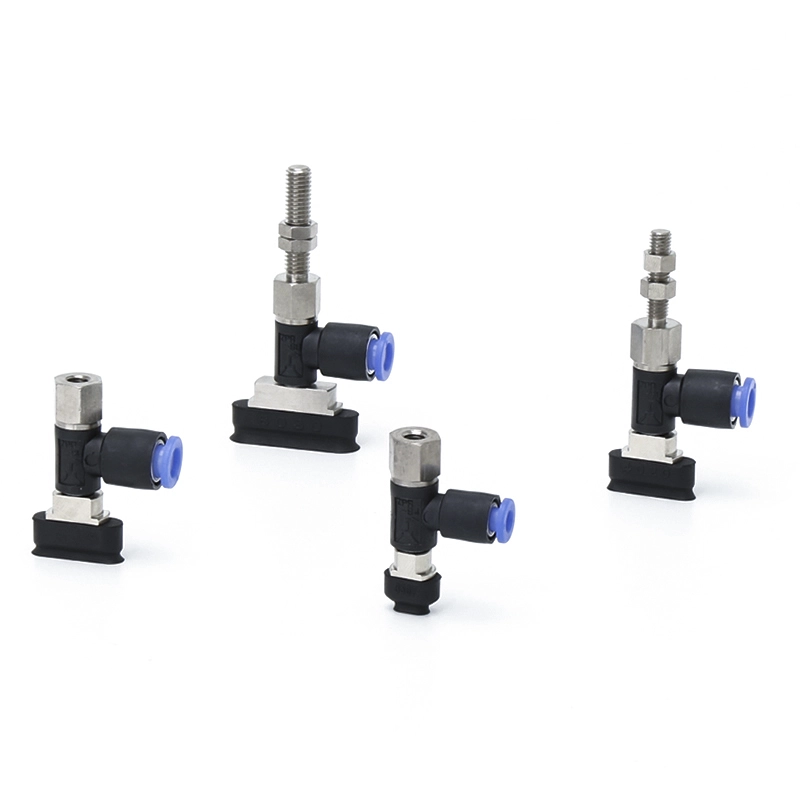

एडाप्टर ओवल वैक्यूम पैड के साथ ZP2-T श्रृंखला

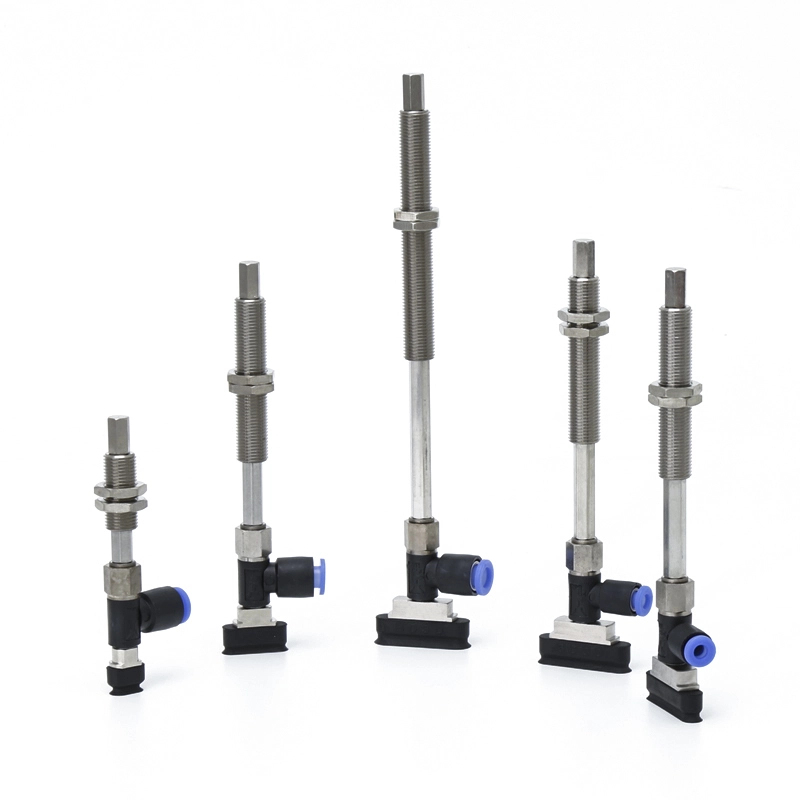

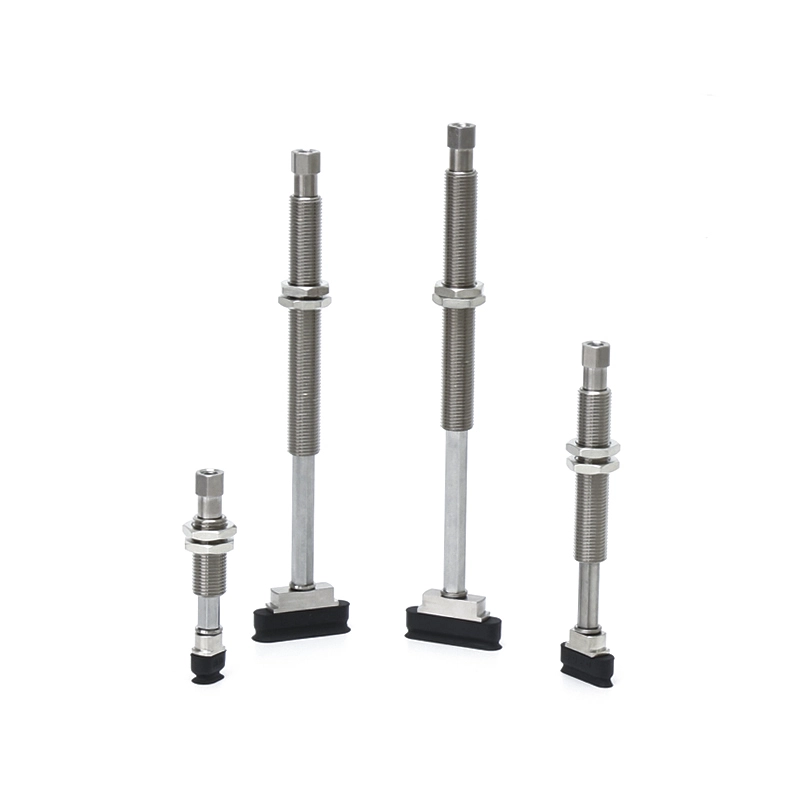

बफर ओवल वैक्यूम पैड के साथ ZP2-T सीरीज
एडाप्टर ओवल वैक्यूम पैड के साथ ZP2-R श्रृंखला
बफर ओवल वैक्यूम पैड के साथ ZP2-R सीरीज
विवरण
ऑर्डर कैसे करें
विशिष्टताएँ/सामग्री
अनुप्रयोग
संसाधन
एक अग्रणी चीन निर्माता के रूप में, हमारा कारखाना इलेक्ट्रॉनिक्स और ऑटोमोटिव क्षेत्रों की कठोर मांगों के अनुरूप अनुकूलित ओवल वैक्यूम सक्शन कप ZP2 समाधान प्रदान करता है। चाहे आप उच्च-मात्रा आपूर्तिकर्ता हों या अंतिम-उपयोगकर्ता, हमारी ZP2 ओवल श्रृंखला सटीक हैंडलिंग के लिए आवश्यक विश्वसनीयता प्रदान करती है।
मुख्य तकनीकी विशेषताएँ और विशिष्टताएँ
1. विशिष्टताओं की विस्तृत श्रृंखला
प्रत्येक पतले वर्कपीस के लिए एकदम सही फिट सुनिश्चित करने के लिए, हम ओवल वैक्यूम सक्शन कप ZP2 के लिए 12 मानक विनिर्देश प्रदान करते हैं:
कॉम्पैक्ट आकार:3.5×7, 4×10, 5×10, 6×10 मिमी।
मध्यम लंबाई:4×20, 5×20, 6×20, 8×20 मिमी।
विस्तारित पहुंच:4×30, 5×30, 6×30, 8×30 मिमी।
2. उद्योग-विशिष्ट सामग्री उत्कृष्टता
हम आपके कामकाजी माहौल से मेल खाने के लिए उच्च श्रेणी की सामग्रियों का उपयोग करते हैं:
उच्च गुणवत्ता वाले सिलिकॉन और एनबीआर:सामान्य प्रयोजन और उच्च तापमान वाले कार्यों के लिए।
विरोधी स्थैतिक (ईएसडी) सामग्री:पीसीबी और सेमीकंडक्टर हैंडलिंग के लिए आवश्यक।
ऑल-स्टेनलेस स्टील सहायक उपकरण:लिथियम बैटरी उद्योग के लिए अनुकूलित विशिष्ट कॉन्फ़िगरेशन।
मुख्य लाभ और मुख्य विशेषताएं
सीमित स्थानों के लिए अनुकूलित:ओवल वैक्यूम सक्शन कप ZP2 की संकीर्ण प्रोफ़ाइल भीड़ भरे पीसीबी या संकीर्ण पैकेजिंग प्रोफाइल पर उच्च-घनत्व चुनने की अनुमति देती है जहां गोलाकार कप बस फिट नहीं होंगे।
उन्नत पकड़ स्थिरता:लम्बा सक्शन क्षेत्र पाइप या सीलिंग स्ट्रिप्स जैसी पतली वस्तुओं पर एक बड़ा "पदचिह्न" प्रदान करता है, जिससे वर्कपीस के झुकने या फिसलने का जोखिम काफी कम हो जाता है।
लचीली स्थापना:ऊर्ध्वाधर और पार्श्व दोनों वैक्यूम इनलेट्स का समर्थन करता है। नाजुक सतहों पर प्रभाव को कम करने के लिए प्रत्येक कप को एडाप्टर या बफर ब्रैकेट (6 मिमी-50 मिमी स्ट्रोक) के साथ जोड़ा जा सकता है।
फ़ैक्टरी-प्रत्यक्ष आपूर्ति:हमारी चीन स्थित फैक्ट्री बड़ी मात्रा में स्टॉक उत्पादों को बनाए रखती है, जिससे वैश्विक खरीद के लिए कम समय और प्रतिस्पर्धी मूल्य सुनिश्चित होता है।
विशिष्ट अनुप्रयोग परिदृश्य
इलेक्ट्रॉनिक्स और अर्धचालक:पीसीबी असेंबली, लचीला सर्किट बोर्ड निर्माण, और बैटरी इलेक्ट्रोड स्थिति।
स्वचालित भाग:ओवल वैक्यूम सक्शन कप ZP2 का उपयोग अक्सर सीलिंग स्ट्रिप्स, लम्बी ट्रिम टुकड़ों और प्लास्टिक प्रोफाइल की हैंडलिंग और असेंबली के लिए किया जाता है।
पैकेजिंग एवं लॉजिस्टिक्स:उच्च गति लेबलिंग, कार्टन सीलिंग, और लम्बे पैकेजों की छँटाई।

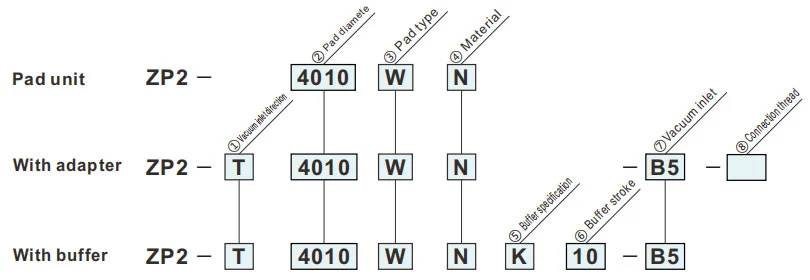

ऑर्डर कैसे करें
- सोखने की सतह पर सीमाओं वाले कार्य टुकड़ों के लिए।
| ①वैक्यूम इनलेट दिशा | ⑦वैक्यूम इनलेट | ⑧कनेक्शन धागा | ||
| T | खड़ा |
|
बी5 |
— |
|
बी50406 |
— | ||
| R | पार्श्व |
|
0406 |
बी5 |
|
0406 |
ए5 |
||
|
0406 |
— | ||
| ②पैड का आकार | |
| 3507 | 3.5 x7 |
| 4010 | 4x10 |
| 5010 | 5x10 |
| 6010 | 6x10 |
| 4020 | 4x20 |
| 5020 | 5x20 |
| 6020 | 6x20 |
| 8020 | 8x20 |
| 4030 | 4x30 |
| 5030 | 5x30 |
| 6030 | 6x30 |
| 8030 | 8x30 |
| ③पैड प्रकार | |
| W | अंडाकार |
| ⑦वैक्यूम इनलेट | |
| बी5 | M5x0.8(महिला) |
| 04 | ø4वन-टचफिटिंग |
| 06 | ø6वन-टचफिटिंग |
| ④सामग्री | |
| N | एनबीआर |
| S | सिलिकॉन रबर |
| U | यूरेथेन रबर |
| F | एफकेएम |
| जी.एन | प्रवाहकीय एनबीआर |
| जी एस | प्रवाहकीय सिलिकॉन रबर |
हरा प्रतीक अनुकूलित मॉडल है।
| ⑤बफर विशिष्टता | |
| K | गैर घूर्णन |
| ⑥बफ़र स्ट्रोक | |
| 10 | 10 मिमी |
| 20 | 20 मिमी |
| 30 | 30 मिमी |
| 40 | 40 मिमी |
| 50 | 50 मिमी |
| ⑧कनेक्शन धागा | |
| ए5 | M5x0.8(पुरुष) |
| बी5 | M5x0.8(महिला) |
आयाम(मिमी)
हरा प्रतीक अनुकूलित मॉडल है।
पीपी
घन प्रकार
| नमूना | A | B | C | D | ँ | Y | |||
|
② पैड आकार |
③ पैड प्रकार |
④ पैड सामग्री |
|||||||
| ZP2 | 3507 | W |
N S U F जी.एन जी एस |
3.5 | 4.5 | 7 | 8 | 2×ø1.5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2.5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1.8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2.5 | ||||||
| 8020 | 8 | 9 | ओ 3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1.8 | 0.5 | |||
| 5030 | 5 | 6 | ø2.5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
संदर्भ के लिए मॉडल: ZP2-4030WS
एडॉप्टर माउंटिंग आयाम
लागू पैड: 3507W/4010W/5010W/6010W
लागू पैड: 4020W/5020W/6020W/8020W
लागू पैड: 4030W/5030W/6030W/8030W
पैड सामग्री और विशेषताएँ
⚪:बहुत कम या कोई प्रभाव नहीं △:स्थितियों के आधार पर उपयोग किया जा सकता है X:उपयुक्त नहीं
|
सामग्री
विशेषताएँ
|
प्रतीक | ड्यूरोमीटर एचएस (±5°) |
रंग का रबड़ |
ऑपरेटिंग तापमान रेंज (डिग्री सेल्सियस) |
तेल प्रतिरोध पेट्रोल |
तेल प्रतिरोध कोलतार से उत्पन्न एक तेल |
आधार प्रतिरोध |
अम्ल प्रतिरोध |
weatherability | ओजोन प्रतिरोध |
घर्षण प्रतिरोध |
जलरोधक | विलायक प्रतिरोध (बेंजीन, टोल्यूनि) |
आवेदन |
| एनबीआर | N | 50 | काला | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कार्य, नालीदार बोर्ड, लिबास प्लेट, आयरन प्लेट और अन्य का स्थानांतरण |
| सिलिकॉन रबर | S | 45~50 | सफ़ेद | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाई-कास्टिंग से हटाना, पतला काम, खाद्य प्रोसेसर |
| यूरेथेन रबर | U | 50 ~ 60 | भूरा | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | नालीदार बोर्ड, लोहे की प्लेट, लिबास प्लेट |
| एफकेएम | F | 60 | काला | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक कार्य |
| प्रवाहकीय एनबीआर | जी.एन | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | अर्धचालक का सामान्य कार्य (स्थैतिक विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रगड़ | जी एस | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | अर्धचालक (स्थैतिक बिजली) |
उपरोक्त तालिका केवल विषय रबर सामग्री की सामान्य विशेषताओं को शामिल करती है। नीला प्रतीक अनुकूलित मॉडल है।
विभिन्न औद्योगिक क्षेत्रों में वायवीय घटकों (वैक्यूम सक्शन कप) की अनुप्रयोग रूपरेखा
I. मुख्य ताकतें
द्वितीय. उद्योग द्वारा आवेदनों का निष्कर्षण
ए. चिकित्सा और चिकित्सा उद्योग
A.1：मुख्य आवश्यकताएँ:स्वच्छ और प्रदूषण मुक्त (एफडीए/जीएमपी अनुरूप), सौम्य और गैर-हानिकारक, और क्रॉस-संदूषण की रोकथाम
A.2 प्रमुख परिदृश्य:
1. फार्मास्युटिकल पैकेजिंग: दवा की बोतल / फार्मास्युटिकल प्लेट / इन्फ्यूजन बैग पिकअप (खाद्य ग्रेड सिलिकॉन सक्शन कप, कोई कण नहीं बहा)
2. मेडिकल डिवाइस असेंबली: सर्जिकल उपकरण/मेडिकल कैथेटर/प्रोस्थेसिस हैंडलिंग के टुकड़े (समायोज्य नकारात्मक दबाव, विरूपण संरक्षण)
3. जैविक प्रयोगशाला: पेट्री डिश/सेंट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड स्थानांतरण (रासायनिक प्रतिरोधी, बाँझ संगत)
बी. इलेक्ट्रॉनिक्स और सेमीकंडक्टर उद्योग
बी.1 मुख्य आवश्यकताएँ:विरोधी स्थैतिक (10⁶-10¹¹Ω), सटीक स्थिति (त्रुटि ≤0.01 मिमी), खरोंच प्रतिरोध
बी.2 प्रमुख परिदृश्य:
1. चिप/सेमीकंडक्टर: वेफर हैंडलिंग, चिप पैकेजिंग (छिद्रपूर्ण सिरेमिक/एंटी-स्टैटिक सिलिकॉन सक्शन कप, टूटने से बचाने के लिए समान नकारात्मक दबाव)
2. पीसीबी/घटक: लचीला पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) सतह पर लगे (झुर्रियों/फटने से बचाने के लिए पतले सिलिकॉन/जेल/माइक्रो सक्शन कप)
3. डिस्प्ले: एलसीडी/ओएलईडी पैनल, टच ग्लास ग्रैब (उच्च पारदर्शी सामग्री, कोई दाग और खरोंच नहीं)
C. ऑटोमोबाइल और ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकताएँ:बड़ा सक्शन (एकल सक्शन डिस्क ≥500N), बहु-विनिर्देश अनुकूलन (धातु/प्लास्टिक/ग्लास), गैर-पर्ची
C.2 प्रमुख परिदृश्य:
4. बॉडी निर्माण: स्टील प्लेट / डोर फ्रेम हैंडलिंग वेल्डिंग (बड़े व्यास रबर / मल्टी-सक्शन कप ऐरे, एंटी-स्लिप बनावट)
5. ग्लास / आंतरिक: विंडस्क्रीन स्थापना, चमड़े की सीट सतह स्थानांतरण (तापमान प्रतिरोधी सिलिकॉन / स्पंज सक्शन कप, विरूपण संरक्षण)
6. भाग: इंजन सिलेंडर बॉडी / गियरबॉक्स हाउसिंग ग्रैब (वैक्यूम + मैकेनिकल लॉक, एंटी-फ़ॉल)
D. खाद्य और पैकेजिंग उद्योग
D.1 मुख्य आवश्यकताएँ:खाद्य ग्रेड सामग्री (एफडीए प्रमाणित), साफ करने में आसान, क्रश प्रतिरोधी
D.2 प्रमुख परिदृश्य:
1. खाद्य प्रबंधन: पके हुए माल / ताजा मांस / फलों की छँटाई (कम सक्शन स्पंज सक्शन कप, गंधहीन और धोने में आसान)
2. पैकेजिंग स्वचालन: पैकेजिंग बैग खोलना, बाँझ कार्टन मोल्डिंग (स्थैतिक उन्मूलन / बहु-बिंदु सक्शन, पतली / कठोर पैकेजिंग के लिए उपयुक्त)
ई. रसद और भंडारण उद्योग
E.1 मुख्य आवश्यकताएँ:कुशल अनुकूलन (वस्तुओं के कई विनिर्देश), स्थिर दबाव, गिरावट-विरोधी
E.2 प्रमुख परिदृश्य:
1. कार्टन हैंडलिंग: ई-कॉमर्स कार्टन सॉर्टिंग (समायोज्य सक्शन सरणी, वैक्यूम दबाव)
2. प्लेट/रोल: लकड़ी बोर्ड/प्लास्टिक फिल्म रोल स्थानांतरण (लंबी पट्टी/कुंडलाकार सक्शन कप, ऑफसेट को रोकने के लिए समान सोखना)
एफ. नई ऊर्जा और विशेष उद्योग
F.1 नई ऊर्जा (लिथियम बैटरी/पीवी):
1. लिथियम बैटरी प्लेट (एंटी-स्टैटिक पोरस सक्शन कप, एंटी-डस्ट), फोटोवोल्टिक ग्लास (बड़ा सक्शन सिलिकॉन सक्शन कप, कोई खरोंच नहीं)
एफ.2 मुद्रण एवं कागज
1. कागज/मुद्रित सामग्री पर कब्जा (शोषक कागज सामग्री, फटने और स्याही संदूषण को रोकने के लिए थोड़ा नकारात्मक दबाव)
तृतीय. मूल अनुकूलन तर्क का सारांश
| वर्कपीस की विशेषताएं | पिपेट अनुकूलन कार्यक्रम | संगत उद्योग परिदृश्य |
| पतला / नाजुक / परिशुद्धता | सिलिकॉन/सिरेमिक सामग्री, सूक्ष्म नकारात्मक दबाव, सूक्ष्म सक्शन नोजल | इलेक्ट्रॉनिक अर्धचालक, फार्मास्यूटिकल्स |
| भारी वस्तुएँ / बड़े आकार | रबर सामग्री, बड़े व्यास सक्शन कप, बहु-सक्शन कप सरणी | ऑटोमोबाइल, लॉजिस्टिक्स पैनल |
| स्वास्थ्य/प्रदूषण की रोकथाम | खाद्य/चिकित्सा ग्रेड सिलिकॉन, साफ करने में आसान संरचना | औषधि, भोजन |
| नरम/अनियमित सतहें | स्पंज सामग्री, विकृत सक्शन कप | कार का इंटीरियर, खाना |
| स्थैतिकरोधी आवश्यकताएँ | एंटीस्टैटिक सिलिकॉन, आयन विंड असिस्टेड | इलेक्ट्रॉनिक अर्धचालक |
स्थापना मैनुअल
पीडीएफ डाउनलोड करें
चेतावनी+सावधानी (उपयोग से पहले पढ़ें)
पीडीएफ डाउनलोड करें
