वैक्यूम सक्शन चार मुख्य फायदों के साथ औद्योगिक स्वचालन में "लचीली ग्रैस्पिंग" के लिए एक मुख्य समाधान है: गैर-हानिकारक ग्रैस्पिंग, बहु-सामग्री/अनियमित वर्कपीस के लिए अनुकूलनशीलता, स्वच्छ और पर्यावरण संरक्षण, और लचीला संचालन। इसे वर्कपीस की विभिन्न उद्योग विशेषताओं (पतली/मोटी, सटीक/मोटे, स्वच्छता/मानक) के लिए अनुकूलित किया जा सकता है।

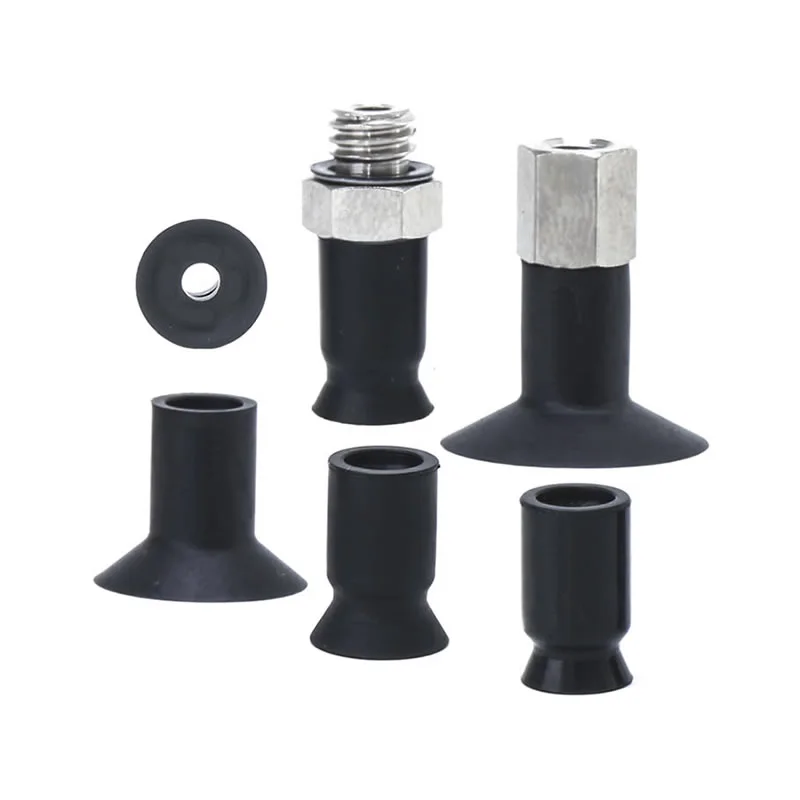

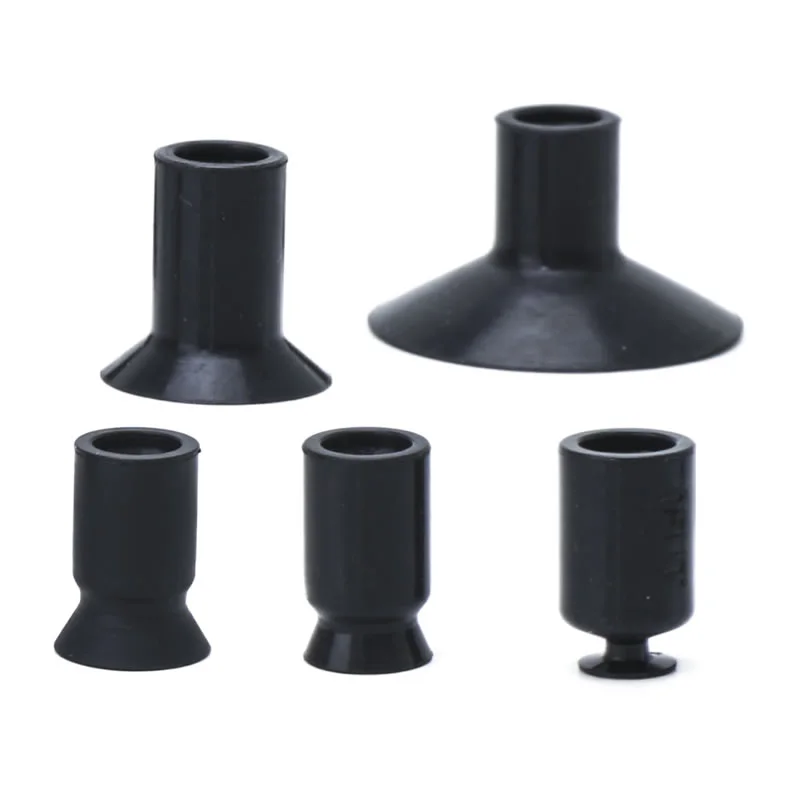

कॉम्पैक्ट वैक्यूम सक्शन कप ZP2
एक पेशेवर चीन निर्माता के रूप में, हमारा कारखाना उच्च भार-वहन और विरूपण प्रतिरोध के लिए रिब सुदृढीकरण के साथ अनुकूलित कॉम्पैक्ट वैक्यूम सक्शन कप ZP2 (ø6-8) प्रदान करता है। हम नाजुक सामग्रियों की शिकन-मुक्त हैंडलिंग के लिए एक पतली स्कर्ट के साथ ZP2 पतली UT श्रृंखला (ø5-20) भी प्रदान करते हैं। हम इलेक्ट्रॉनिक्स और लिथियम बैटरी लाइनों के लिए एंटी-स्टैटिक और स्टेनलेस स्टील विकल्पों का स्टॉक रखते हैं।
क्लिक करें और चयन प्रारंभ करें
》उत्पाद जानकारी पर लौटें
कॉम्पैक्ट वैक्यूम सक्शन कप ZP2
ZP2 सीरीज कॉम्पैक्ट वैक्यूम पैड यूनिट
एडाप्टर कॉम्पैक्ट वैक्यूम पैड के साथ ZP2-T श्रृंखला
विवरण
ऑर्डर कैसे करें
विशिष्टताएँ/सामग्री
अनुप्रयोग
संसाधन
एक अग्रणी चीनी निर्माता के रूप में, हमारा कारखाना विशेष रूप से सटीक उद्योगों के लिए डिज़ाइन किए गए अनुकूलित कॉम्पैक्ट वैक्यूम सक्शन कप ZP2 समाधान प्रदान करता है, जिसमें निम्नलिखित मुख्य लाभ हैं:
उच्च प्रदर्शन, कम लागत:एक परिपक्व घरेलू आपूर्ति श्रृंखला का लाभ उठाते हुए, हम असाधारण सक्शन प्रदर्शन सुनिश्चित करते हुए लागत को प्रभावी ढंग से नियंत्रित करते हैं, जिससे हमारे ग्राहकों के लिए खरीद खर्च कम हो जाता है।
ZP2 सीरीज हाई-लोड डिज़ाइन:हमारे कॉम्पैक्ट वैक्यूम सक्शन कप ZP2 (ø6–8) में एक अद्वितीय रिब-प्रबलित संरचना है। बेहद छोटे आयामों पर भी, वे विरूपण और भार स्थिरता के लिए असाधारण प्रतिरोध प्रदान करते हैं, जिससे वे पतली धातु शीट और सटीक प्लास्टिक घटकों को संभालने के लिए पसंदीदा विकल्प बन जाते हैं।
ZP2 थिन-प्रोफ़ाइल UT श्रृंखला:विशेष रूप से लचीली वर्कपीस (ø5-20) के लिए डिज़ाइन की गई, इस श्रृंखला में एक अति पतली स्कर्ट संरचना है। यह लो-प्रोफ़ाइल डिज़ाइन सक्शन प्रक्रिया के दौरान नाजुक सामग्रियों - जैसे पतली फिल्मों और विनाइल शीट - को झुर्रियों या विकृत होने से प्रभावी ढंग से रोकता है।
स्थिर आपूर्ति:परिपक्व विनिर्माण प्रक्रियाओं द्वारा समर्थित, हम सुरक्षित और स्थिर ग्रिपिंग संचालन सुनिश्चित करने के लिए उन्नत वैक्यूम रिटेंशन तकनीक के साथ उच्च गुणवत्ता वाली सामग्री (जैसे सिलिकॉन) का उपयोग करते हैं; इसके अलावा, हमारी पर्याप्त इन्वेंट्री ग्राहकों की मांगों को पूरा करने के लिए तेजी से डिलीवरी की अनुमति देती है।
अक्सर पूछे जाने वाले प्रश्न
ZP2 पैड के विभिन्न प्रकार क्या हैं?
कॉम्पैक्ट वैक्यूम सक्शन कप ZP2 वास्तविक कामकाजी परिस्थितियों से मेल खाने के लिए कई पैड संरचनाएं प्रदान करते हैं:
सपाट प्रकार: स्थिर सीलिंग के साथ चिकनी, कठोर सतहों के लिए
पसलियों के साथ सपाट: थोड़ी खुरदरी सतहों पर वैक्यूम सीलिंग में सुधार करता है
धौंकनी प्रकार: ऊंचाई के अंतर की भरपाई करता है और कुशनिंग प्रदान करता है
ऑटोमेशन सिस्टम में बेहतर फिट और प्रदर्शन सुनिश्चित करने के लिए कॉमेलेक कई कॉन्फ़िगरेशन प्रदान करता है।
कौन सी आकार श्रेणियां उपलब्ध हैं?
मानक आकारों में शामिल हैं: φ40, φ50, φ63, φ80, φ100, φ125
छोटे व्यास: सटीक या हल्के भागों के लिए उपयुक्त
बड़े व्यास: भारी या बड़े वर्कपीस के लिए मजबूत सक्शन
कॉमाएलेक फैक्ट्री स्थिर स्टॉक बनाए रखती है और परियोजना-आधारित जरूरतों के लिए अनुकूलित आकारों का समर्थन करती है।
ZP2 कप की तुलना ZP3 या ZP से कैसे की जाती है?
ZP2 श्रृंखला: उच्च कठोरता और गेंद संयुक्त अनुकूलनशीलता के साथ संतुलित डिजाइन, सामान्य से भारी-भरकम उपयोग के लिए उपयुक्त
ZP3 श्रृंखला: आमतौर पर हल्के, तेज़ हैंडलिंग और अधिक कॉम्पैक्ट सेटअप के लिए अनुकूलित
ZP श्रृंखला (मानक): सरल संरचना के साथ बुनियादी अनुप्रयोग
दूसरों की तुलना में, कॉम्पैक्ट वैक्यूम सक्शन कप ZP2 स्थापना और सामग्री चयन में लचीलेपन को बनाए रखते हुए असमान सतहों पर बेहतर स्थिरता प्रदान करते हैं।
क्या वे नाजुक भागों के लिए उपयुक्त हैं?
हाँ, सही कॉन्फ़िगरेशन के साथ:
कोमल संपर्क के लिए सिलिकॉन जैसी नरम सामग्री का उपयोग करें
प्रभाव बल को कम करने के लिए धौंकनी या गद्देदार प्रकार चुनें
वैकल्पिक बफ़रिंग माउंट कांच या लेपित भागों जैसी नाजुक सतहों की रक्षा करने में मदद करते हैं
ऑर्डर कैसे करें
- ø6 से ø20 तक 8 प्रकार जोड़े जाते हैं।
- सी: वर्कपीस के लिए जो आसानी से विकृत हो जाते हैं। पसलियों की बदौलत वर्कपीस को आसानी से हटाया जा सकता है।
- यूटी: पतली शीट या विनाइल जैसे नरम काम के टुकड़ों के सोखने के लिए। सोखने के दौरान झुर्रियाँ या विकृति कम हो जाती है।
- ZP श्रृंखला एडाप्टर के लिए लागू।
|
③ पैड प्रकार
② पैड व्यास (मिमी)
|
05 | 06 | बी06 | 07 | बी08 | 11 | 14 | 18 | 20 | |
| O5 | O6 | O6 | ø7 | ø8 | ø11 | ø14 | ø18 | O20 | ||
| C | पसलियों के साथ सपाट प्रकार | — | — | ● | ● | ● | — | — | — | — |
| केन्द्र शासित प्रदेशों | पतला सपाट प्रकार | ● | ● | — | — | — | ● | ● | ● | ● |
| ④सामग्री | |
| N | एनबीआर |
| S | सिलिकॉन रबर |
| U | यूरेथेन रबर |
| F | एफकेएम |
| जी.एन | प्रवाहकीय एनबीआर |
| जी एस | प्रवाहकीय सिलिकॉन रबर |
हरा प्रतीक अनुकूलित मॉडल है।
| एडॉप्टर माउंटिंग आयाम | |
| यदि कोई एडॉप्टर ग्राहक द्वारा बनाया जाएगा, तो एडॉप्टर को सही दिखाए गए आयामों के साथ डिज़ाइन करें। |
|
आयाम(मिमी)
हरा प्रतीक अनुकूलित मॉडल है।
हिंदुस्तान टाइम्स
पसलियों के प्रकार के साथ पतला सपाट
| नमूना | øए | øबी | |||
|
② पैड दीया. |
③ पैड प्रकार |
④ पैड सामग्री |
|||
| ZP2 | बी06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| बी08 | जी.एन | 8 | 9 | ||
| जी एस | |||||
संदर्भ के लिए मॉडल: ZP2-B06CGN
हिंदुस्तान टाइम्स
पसलियों के प्रकार के साथ पतला सपाट
| नमूना | øए | øबी | øसी | Y | |||
|
② पैड दीया. |
③ पैड प्रकार |
④ पैड सामग्री |
|||||
| ZP2 | 05 | केन्द्र शासित प्रदेशों | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | जी.एन | 18 | 19 | ||||
| 20 | जी एस | 20 | 21 | 1.8 | |||
संदर्भ के लिए मॉडल: ZP2-05UTN
विशेष विवरण
| लॉक रिंग/पैड प्रकार | पैड व्यास/आयाम | आवेदन | ||||||||||||||||
| 2×4 | 3.5×7 | 4×10 | O2 | O4 | O6 | ø8 | ø10 | ø13 | ø16 | O20 | ø25 | ø32 | ø40 | ø50 | ||||
| बिना लॉक रिंग के | समतल प्रकार (यू) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | सपाट और विकृत सतहों वाले वर्कपीस के लिए |
| अंडाकार प्रकार (यू) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | सोखने की सतह पर सीमाओं वाले कार्य टुकड़ों के लिए | |
| पतला सपाट प्रकार (यूटी) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | नरम वर्कपीस जैसे पतली शीट या विनाइल के लिए। सोखने के दौरान झुर्रियाँ या विकृति को कम किया जा सकता है। | |
| पतला सपाट प्रकार पसलियों के साथ (सीटी) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | नरम वर्कपीस जैसे पतली शीट या विनाइल के लिए। पसलियों की बदौलत वर्कपीस को आसानी से हटाया जा सकता है | |
| धौंकनी प्रकार (बी) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | उपयोग के लिए जहां बफर के लिए या झुकी हुई सतहों वाले वर्कपीस के लिए कोई जगह नहीं है | |
| लॉक रिंग के साथ | समतल प्रकार (यू) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | सपाट और विकृत सतहों वाले वर्कपीस के लिए |
| समतल प्रकार पसलियों के साथ (सी) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | वर्कपीस के लिए जो आसानी से विकृत हो जाते हैं। पसलियों की बदौलत वर्कपीस को आसानी से हटाया जा सकता है | |
| धौंकनी प्रकार (बी) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | उपयोग के लिए जहां बफर के लिए या झुकी हुई सतहों वाले वर्कपीस के लिए कोई जगह नहीं है | |
| गहरा प्रकार (डी) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | घुमावदार सतहों वाले वर्कपीस के लिए या गोलाकार वर्कपीस के लिए | |
पैड सामग्री और विशेषताएँ
⚪:बहुत कम या कोई प्रभाव नहीं △:स्थितियों के आधार पर उपयोग किया जा सकता है X:उपयुक्त नहीं
|
सामग्री
विशेषताएँ
|
प्रतीक | ड्यूरोमीटर एचएस (±5°) |
रंग का रबड़ |
ऑपरेटिंग तापमान रेंज (डिग्री सेल्सियस) |
तेल प्रतिरोध पेट्रोल |
तेल प्रतिरोध कोलतार से उत्पन्न एक तेल |
आधार प्रतिरोध |
अम्ल प्रतिरोध |
weatherability | ओजोन प्रतिरोध |
घर्षण प्रतिरोध |
जलरोधक | विलायक प्रतिरोध (बेंजीन, टोल्यूनि) |
आवेदन |
| एनबीआर | N | 50 | काला | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कार्य, नालीदार बोर्ड, लिबास प्लेट, आयरन प्लेट और अन्य का स्थानांतरण |
| सिलिकॉन रबर | S | 45~50 | सफ़ेद | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाई-कास्टिंग से हटाना, पतला काम, खाद्य प्रोसेसर |
| यूरेथेन रबर | U | 50 ~ 60 | भूरा | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | नालीदार बोर्ड, लोहे की प्लेट, लिबास प्लेट |
| एफकेएम | F | 60 | काला | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक कार्य |
| प्रवाहकीय एनबीआर | जी.एन | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | अर्धचालक का सामान्य कार्य (स्थैतिक विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रगड़ | जी एस | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | अर्धचालक (स्थैतिक बिजली) |
उपरोक्त तालिका केवल विषय रबर सामग्री की सामान्य विशेषताओं को शामिल करती है। नीला प्रतीक अनुकूलित मॉडल है।
विभिन्न औद्योगिक क्षेत्रों में वायवीय घटकों (वैक्यूम सक्शन कप) की अनुप्रयोग रूपरेखा
I. मुख्य ताकतें
द्वितीय. उद्योग द्वारा आवेदनों का निष्कर्षण
ए. चिकित्सा और चिकित्सा उद्योग
A.1：मुख्य आवश्यकताएँ:स्वच्छ और प्रदूषण मुक्त (एफडीए/जीएमपी अनुरूप), सौम्य और गैर-हानिकारक, और क्रॉस-संदूषण की रोकथाम
A.2 प्रमुख परिदृश्य:
1. फार्मास्युटिकल पैकेजिंग: दवा की बोतल / फार्मास्युटिकल प्लेट / इन्फ्यूजन बैग पिकअप (खाद्य ग्रेड सिलिकॉन सक्शन कप, कोई कण नहीं बहा)
2. मेडिकल डिवाइस असेंबली: सर्जिकल उपकरण/मेडिकल कैथेटर/प्रोस्थेसिस हैंडलिंग के टुकड़े (समायोज्य नकारात्मक दबाव, विरूपण संरक्षण)
3. जैविक प्रयोगशाला: पेट्री डिश/सेंट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड स्थानांतरण (रासायनिक प्रतिरोधी, बाँझ संगत)
बी. इलेक्ट्रॉनिक्स और सेमीकंडक्टर उद्योग
बी.1 मुख्य आवश्यकताएँ:विरोधी स्थैतिक (10⁶-10¹¹Ω), सटीक स्थिति (त्रुटि ≤0.01 मिमी), खरोंच प्रतिरोध
बी.2 प्रमुख परिदृश्य:
1. चिप/सेमीकंडक्टर: वेफर हैंडलिंग, चिप पैकेजिंग (छिद्रपूर्ण सिरेमिक/एंटी-स्टैटिक सिलिकॉन सक्शन कप, टूटने से बचाने के लिए समान नकारात्मक दबाव)
2. पीसीबी/घटक: लचीला पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) सतह पर लगे (झुर्रियों/फटने से बचाने के लिए पतले सिलिकॉन/जेल/माइक्रो सक्शन कप)
3. डिस्प्ले: एलसीडी/ओएलईडी पैनल, टच ग्लास ग्रैब (उच्च पारदर्शी सामग्री, कोई दाग और खरोंच नहीं)
C. ऑटोमोबाइल और ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकताएँ:बड़ा सक्शन (एकल सक्शन डिस्क ≥500N), बहु-विनिर्देश अनुकूलन (धातु/प्लास्टिक/ग्लास), गैर-पर्ची
C.2 प्रमुख परिदृश्य:
4. बॉडी निर्माण: स्टील प्लेट / डोर फ्रेम हैंडलिंग वेल्डिंग (बड़े व्यास रबर / मल्टी-सक्शन कप ऐरे, एंटी-स्लिप बनावट)
5. ग्लास / आंतरिक: विंडस्क्रीन स्थापना, चमड़े की सीट सतह स्थानांतरण (तापमान प्रतिरोधी सिलिकॉन / स्पंज सक्शन कप, विरूपण संरक्षण)
6. भाग: इंजन सिलेंडर बॉडी / गियरबॉक्स हाउसिंग ग्रैब (वैक्यूम + मैकेनिकल लॉक, एंटी-फ़ॉल)
D. खाद्य और पैकेजिंग उद्योग
D.1 मुख्य आवश्यकताएँ:खाद्य ग्रेड सामग्री (एफडीए प्रमाणित), साफ करने में आसान, क्रश प्रतिरोधी
D.2 प्रमुख परिदृश्य:
1. खाद्य प्रबंधन: पके हुए माल / ताजा मांस / फलों की छँटाई (कम सक्शन स्पंज सक्शन कप, गंधहीन और धोने में आसान)
2. पैकेजिंग स्वचालन: पैकेजिंग बैग खोलना, बाँझ कार्टन मोल्डिंग (स्थैतिक उन्मूलन / बहु-बिंदु सक्शन, पतली / कठोर पैकेजिंग के लिए उपयुक्त)
ई. रसद और भंडारण उद्योग
E.1 मुख्य आवश्यकताएँ:कुशल अनुकूलन (वस्तुओं के कई विनिर्देश), स्थिर दबाव, गिरावट-विरोधी
E.2 प्रमुख परिदृश्य:
1. कार्टन हैंडलिंग: ई-कॉमर्स कार्टन सॉर्टिंग (समायोज्य सक्शन सरणी, वैक्यूम दबाव)
2. प्लेट/रोल: लकड़ी बोर्ड/प्लास्टिक फिल्म रोल स्थानांतरण (लंबी पट्टी/कुंडलाकार सक्शन कप, ऑफसेट को रोकने के लिए समान सोखना)
एफ. नई ऊर्जा और विशेष उद्योग
F.1 नई ऊर्जा (लिथियम बैटरी/पीवी):
1. लिथियम बैटरी प्लेट (एंटी-स्टैटिक पोरस सक्शन कप, एंटी-डस्ट), फोटोवोल्टिक ग्लास (बड़ा सक्शन सिलिकॉन सक्शन कप, कोई खरोंच नहीं)
एफ.2 मुद्रण एवं कागज
1. कागज/मुद्रित सामग्री पर कब्जा (शोषक कागज सामग्री, फटने और स्याही संदूषण को रोकने के लिए थोड़ा नकारात्मक दबाव)
तृतीय. मूल अनुकूलन तर्क का सारांश
| वर्कपीस की विशेषताएं | पिपेट अनुकूलन कार्यक्रम | संगत उद्योग परिदृश्य |
| पतला / नाजुक / परिशुद्धता | सिलिकॉन/सिरेमिक सामग्री, सूक्ष्म नकारात्मक दबाव, सूक्ष्म सक्शन नोजल | इलेक्ट्रॉनिक अर्धचालक, फार्मास्यूटिकल्स |
| भारी वस्तुएँ / बड़े आकार | रबर सामग्री, बड़े व्यास सक्शन कप, बहु-सक्शन कप सरणी | ऑटोमोबाइल, लॉजिस्टिक्स पैनल |
| स्वास्थ्य/प्रदूषण की रोकथाम | खाद्य/चिकित्सा ग्रेड सिलिकॉन, साफ करने में आसान संरचना | औषधि, भोजन |
| नरम/अनियमित सतहें | स्पंज सामग्री, विकृत सक्शन कप | कार का इंटीरियर, खाना |
| स्थैतिकरोधी आवश्यकताएँ | एंटीस्टैटिक सिलिकॉन, आयन विंड असिस्टेड | इलेक्ट्रॉनिक अर्धचालक |
स्थापना मैनुअल
पीडीएफ डाउनलोड करें
चेतावनी+सावधानी (उपयोग से पहले पढ़ें)
पीडीएफ डाउनलोड करें
