वैक्यूम सक्शन चार मुख्य फायदों के साथ औद्योगिक स्वचालन में "लचीली ग्रैस्पिंग" के लिए एक मुख्य समाधान है: गैर-हानिकारक ग्रैस्पिंग, बहु-सामग्री/अनियमित वर्कपीस के लिए अनुकूलनशीलता, स्वच्छ और पर्यावरण संरक्षण, और लचीला संचालन। इसे वर्कपीस की विभिन्न उद्योग विशेषताओं (पतली/मोटी, सटीक/मोटे, स्वच्छता/मानक) के लिए अनुकूलित किया जा सकता है।
क्यूब वैक्यूम सक्शन कप ZP2
कॉमाएलेक उच्च गुणवत्ता वाले क्यूब वैक्यूम सक्शन कप ZP2 की पेशकश करने वाली एक अग्रणी फैक्ट्री है। लचीली स्थापना, विभिन्न आकार, सक्शन कप एक एडाप्टर या बफर ब्रैकेट के साथ आ सकता है, वैक्यूम इनलेट की दिशा लचीली है, जिसमें लंबवत और पार्श्व दिशाएं शामिल हैं। लिथियम बैटरी उद्योग के लिए उपयुक्त पूर्ण-स्टेनलेस स्टील सहायक उपकरण भी मौजूद हैं।
क्लिक करें और चयन प्रारंभ करें
》उत्पाद जानकारी पर लौटें
क्यूब वैक्यूम सक्शन कप ZP2
ZP2 सीरीज क्यूब वैक्यूम पैड यूनिट

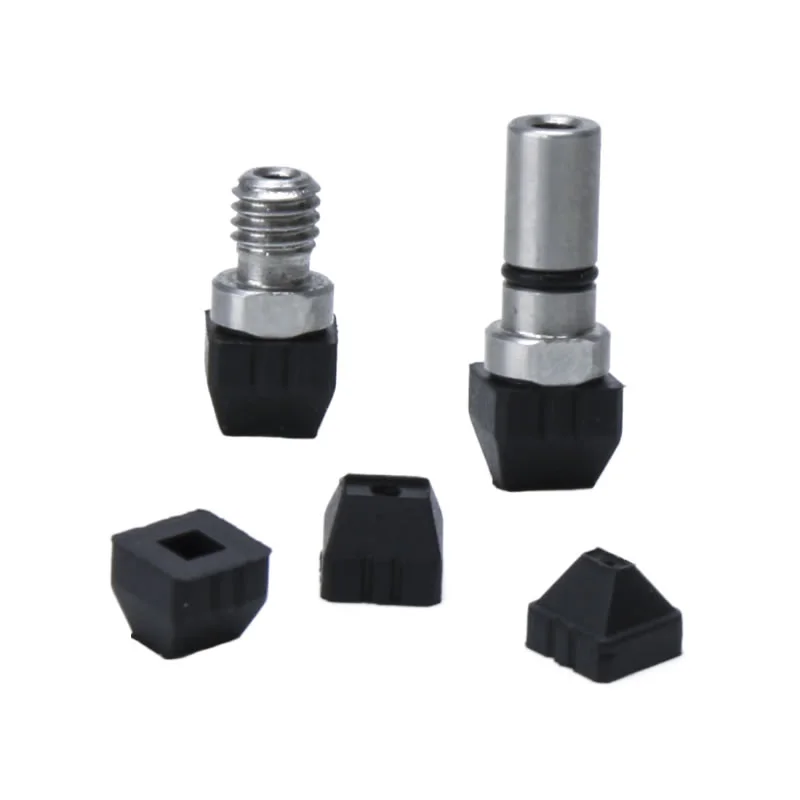

एडाप्टर क्यूब वैक्यूम पैड के साथ ZP2-T श्रृंखला
विवरण
ऑर्डर कैसे करें
विशिष्टताएँ/सामग्री
अनुप्रयोग
संसाधन

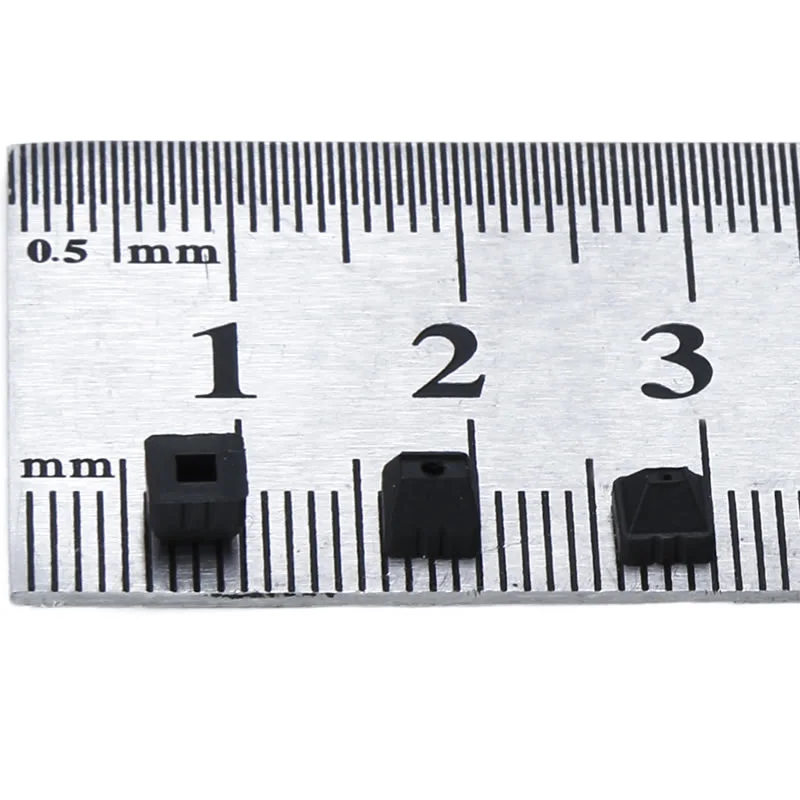

क्यूब वैक्यूम सक्शन कप ZP2 अल्ट्रा-कॉम्पैक्ट चौकोर आकार के वैक्यूम कप हैं जो सूक्ष्म और वर्गाकार/आयताकार वर्कपीस के लिए इंजीनियर किए गए हैं। अल्ट्रा-कॉम्पैक्ट आयामों और सटीक पकड़ की विशेषता के साथ, वे सटीक स्वचालित उत्पादन लाइनों में नाजुक घटकों को संभालने के लिए आदर्श हैं। माइक्रोइलेक्ट्रॉनिक्स और सटीक हार्डवेयर के मुख्य घटक के रूप में, ये कप बेहद हल्के होते हैं, जो प्रभावी रूप से रोबोटिक एंड-इफेक्टर्स पर भार को कम करते हैं। वे विशेष रूप से छोटे वर्कपीस की उच्च गति, उच्च आवृत्ति हैंडलिंग के लिए उपयुक्त हैं।
विशिष्ट अनुप्रयोग परिदृश्य:
1.इलेक्ट्रॉनिक विनिर्माण, जिसमें चिप असेंबली, माइक्रो-रेसिस्टर्स/कंडेनसर, और पीसीबी माइक्रो-सोल्डर घटकों की हैंडलिंग शामिल है।
2. परिशुद्धता हार्डवेयर:माइक्रो स्क्रू, स्क्वायर मेटल स्प्रिंग प्लेट और लघु बीयरिंग सहित अल्ट्रा-कॉम्पैक्ट घटकों की स्वचालित लोडिंग और हैंडलिंग।
3.ऑप्टिकल उपकरण:माइक्रो लेंस और स्क्वायर ऑप्टिकल ग्लास स्लिप्स की धूल रहित पकड़ और स्थिति, सिलिकॉन सामग्री छाप छोड़ने से बच सकती है।
क्यूब वैक्यूम सक्शन कप ZP2 के मुख्य पहलू
पैड की किस्में
फ्लैट प्रकार:स्थिर सक्शन के साथ चिकनी, कठोर सतहों के लिए आदर्श
पसलियों के साथ सपाट:हल्की बनावट वाली सतहों पर अतिरिक्त सीलिंग प्रदान करता है
धौंकनी प्रकार:असमान सतहों के अनुकूल हो जाता है और संपर्क के दौरान प्रभाव कम कर देता है
एकाधिक पैड प्रकार विभिन्न औद्योगिक स्वचालन आवश्यकताओं के लिए लचीले चयन की अनुमति देते हैं
सामग्री
एनबीआर:सामान्य संचालन के लिए लागत प्रभावी, पहनने के लिए प्रतिरोधी
सिलिकॉन:उच्च तापमान प्रतिरोधी और नाजुक सतहों पर कोमल
पॉलीयुरेथेन (पीयू):उच्च-चक्र संचालन के लिए टिकाऊ
एफकेएम/ईपीआर:विशेष वातावरण के लिए रसायन-प्रतिरोधी
विशिष्ट वर्कपीस आवश्यकताओं से मेल खाने के लिए कॉमाएलेक से कस्टम सामग्री विकल्प उपलब्ध हैं
अक्सर पूछे जाने वाले प्रश्न
ZP और ZP2 के बीच क्या अंतर है?
ZP श्रृंखला: सरल संरचना के साथ सामान्य अनुप्रयोगों के लिए मानक सक्शन कप
ZP2 श्रृंखला: उच्च-कठोरता, बॉल-संयुक्त डिज़ाइन असमान या झुकी हुई सतहों पर बेहतर अनुकूलनशीलता की अनुमति देता है
ZP2, ZP की तुलना में अधिक मजबूत स्थिरता, भारी भार प्रबंधन और अधिक सामग्री विकल्प प्रदान करता है
ZP2 पैड के सामान्य प्रकार क्या हैं?
चपटा प्रकार, पसलियों वाला चपटा और धौंकनी प्रकार
प्रत्येक प्रकार को सतह की स्थिति, वर्कपीस आकार और हैंडलिंग आवश्यकताओं के लिए अनुकूलित किया गया है
सटीक अनुप्रयोग सुनिश्चित करने के लिए कॉमेलेक कई आकार और कॉन्फ़िगरेशन प्रदान करता है
क्या ZP2 कप एडाप्टर के साथ आते हैं?
हां, क्यूब वैक्यूम सक्शन कप ZP2 का उपयोग एडेप्टर या बफर ब्रैकेट के साथ किया जा सकता है
ऊर्ध्वाधर और पार्श्व दोनों वैक्यूम इनलेट कनेक्शन का समर्थन करता है
स्वचालित प्रणालियों और रोबोटिक हथियारों में लचीले एकीकरण की सुविधा प्रदान करता है

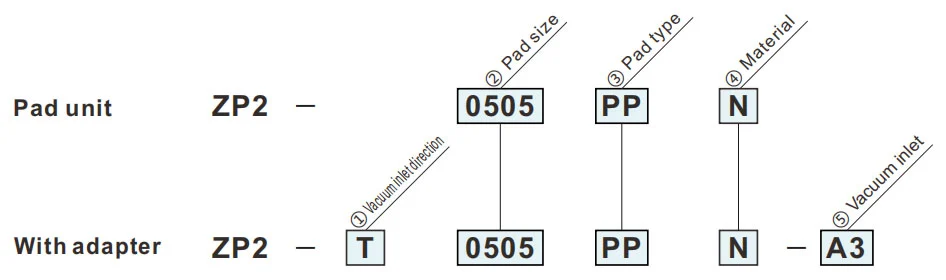

ऑर्डर कैसे करें
- अत्यंत छोटे सक्शन पैड चौकोर आकार के।
- 0.5 x 0.5 से 2 x 2.8 के 5 प्रकार
- सेमीकंडक्टर चिप्स जैसे छोटे वर्कपीस के लिए।
| ①वैक्यूम इनलेट दिशा | |
| T | खड़ा |
| ②पैड का आकार | |
| 0505 | 0.5 x 0.5 मिमी |
| 0513 | 0.5 x 1.3 मिमी |
| 0816 | 0.8 x 1.6 मिमी |
| 1328 | 1.3 x 2.8 मिमी |
| 2028 | 2.0 x 2.8 मिमी |
| ④सामग्री | |
| N | एनबीआर |
| S | सिलिकॉन रबर |
| U | यूरेथेन रबर |
| F | एफकेएम |
| जी.एन | प्रवाहकीय एनबीआर |
| जी एस | प्रवाहकीय सिलिकॉन रबर |
हरा प्रतीक अनुकूलित मॉडल है।
| ⑤वैक्यूम इनलेट | |
| 03 | ø3सीधे |
| ए3 | M3x0.5(पुरुष) |
| ③पैड प्रकार | |
| पीपी | घन प्रकार |
आयाम(मिमी)
हरा प्रतीक अनुकूलित मॉडल है।
पीपी
घन प्रकार
एडॉप्टर माउंटिंग आयाम
| नमूना | A | B | C | D | ँ | |||
|
② पैड आकार |
③ पैड प्रकार |
④ पैड सामग्री |
||||||
| ZP2 | 0505 | पीपी |
N S U F जी.एन जी एस |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
संदर्भ के लिए मॉडल: ZP2-0505PPN
ZP2-T
खड़ा
03

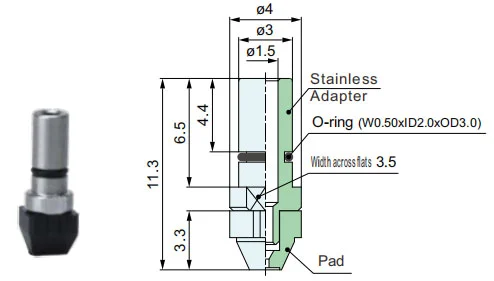

| नमूना | अनुकूलक | |||||
|
① वैक्यूम प्रवेश दिशा |
② पैड आकार |
③ पैड प्रकार |
④ पैड सामग्री |
⑤ वैक्यूम प्रवेश |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
पीपी |
N S U F जी.एन जी एस |
03 | पीपीएच-001 |
ZP2-T
खड़ा
ए3
| नमूना | अनुकूलक | |||||
|
① वैक्यूम प्रवेश दिशा |
② पैड आकार |
③ पैड प्रकार |
④ पैड सामग्री |
⑤ वैक्यूम प्रवेश |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
पीपी |
N S U F जी.एन जी एस |
ए3 | पीपीएच-002 |
पैड सामग्री और विशेषताएँ
⚪:बहुत कम या कोई प्रभाव नहीं △:स्थितियों के आधार पर उपयोग किया जा सकता है X:उपयुक्त नहीं
|
सामग्री
विशेषताएँ
|
प्रतीक | ड्यूरोमीटर एचएस (±5°) |
रंग का रबड़ |
ऑपरेटिंग तापमान रेंज (डिग्री सेल्सियस) |
तेल प्रतिरोध पेट्रोल |
तेल प्रतिरोध कोलतार से उत्पन्न एक तेल |
आधार प्रतिरोध |
अम्ल प्रतिरोध |
weatherability | ओजोन प्रतिरोध |
घर्षण प्रतिरोध |
जलरोधक | विलायक प्रतिरोध (बेंजीन, टोल्यूनि) |
आवेदन |
| एनबीआर | N | 50 | काला | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कार्य, नालीदार बोर्ड, लिबास प्लेट, आयरन प्लेट और अन्य का स्थानांतरण |
| सिलिकॉन रबर | S | 45~50 | सफ़ेद | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाई-कास्टिंग से हटाना, पतला काम, खाद्य प्रोसेसर |
| यूरेथेन रबर | U | 50 ~ 60 | भूरा | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | नालीदार बोर्ड, लोहे की प्लेट, लिबास प्लेट |
| एफकेएम | F | 60 | काला | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक कार्य |
| प्रवाहकीय एनबीआर | जी.एन | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | अर्धचालक का सामान्य कार्य (स्थैतिक विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रगड़ | जी एस | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | अर्धचालक (स्थैतिक बिजली) |
उपरोक्त तालिका केवल विषय रबर सामग्री की सामान्य विशेषताओं को शामिल करती है। नीला प्रतीक अनुकूलित मॉडल है।
विभिन्न औद्योगिक क्षेत्रों में वायवीय घटकों (वैक्यूम सक्शन कप) की अनुप्रयोग रूपरेखा
I. मुख्य ताकतें
द्वितीय. उद्योग द्वारा आवेदनों का निष्कर्षण
ए. चिकित्सा और चिकित्सा उद्योग
A.1：मुख्य आवश्यकताएँ:स्वच्छ और प्रदूषण मुक्त (एफडीए/जीएमपी अनुरूप), सौम्य और गैर-हानिकारक, और क्रॉस-संदूषण की रोकथाम
A.2 प्रमुख परिदृश्य:
1. फार्मास्युटिकल पैकेजिंग: दवा की बोतल / फार्मास्युटिकल प्लेट / इन्फ्यूजन बैग पिकअप (खाद्य ग्रेड सिलिकॉन सक्शन कप, कोई कण नहीं बहा)
2. मेडिकल डिवाइस असेंबली: सर्जिकल उपकरण/मेडिकल कैथेटर/प्रोस्थेसिस हैंडलिंग के टुकड़े (समायोज्य नकारात्मक दबाव, विरूपण संरक्षण)
3. जैविक प्रयोगशाला: पेट्री डिश/सेंट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड स्थानांतरण (रासायनिक प्रतिरोधी, बाँझ संगत)
बी. इलेक्ट्रॉनिक्स और सेमीकंडक्टर उद्योग
बी.1 मुख्य आवश्यकताएँ:विरोधी स्थैतिक (10⁶-10¹¹Ω), सटीक स्थिति (त्रुटि ≤0.01 मिमी), खरोंच प्रतिरोध
बी.2 प्रमुख परिदृश्य:
1. चिप/सेमीकंडक्टर: वेफर हैंडलिंग, चिप पैकेजिंग (छिद्रपूर्ण सिरेमिक/एंटी-स्टैटिक सिलिकॉन सक्शन कप, टूटने से बचाने के लिए समान नकारात्मक दबाव)
2. पीसीबी/घटक: लचीला पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) सतह पर लगे (झुर्रियों/फटने से बचाने के लिए पतले सिलिकॉन/जेल/माइक्रो सक्शन कप)
3. डिस्प्ले: एलसीडी/ओएलईडी पैनल, टच ग्लास ग्रैब (उच्च पारदर्शी सामग्री, कोई दाग और खरोंच नहीं)
C. ऑटोमोबाइल और ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकताएँ:बड़ा सक्शन (एकल सक्शन डिस्क ≥500N), बहु-विनिर्देश अनुकूलन (धातु/प्लास्टिक/ग्लास), गैर-पर्ची
C.2 प्रमुख परिदृश्य:
4. बॉडी निर्माण: स्टील प्लेट / डोर फ्रेम हैंडलिंग वेल्डिंग (बड़े व्यास रबर / मल्टी-सक्शन कप ऐरे, एंटी-स्लिप बनावट)
5. ग्लास / आंतरिक: विंडस्क्रीन स्थापना, चमड़े की सीट सतह स्थानांतरण (तापमान प्रतिरोधी सिलिकॉन / स्पंज सक्शन कप, विरूपण संरक्षण)
6. भाग: इंजन सिलेंडर बॉडी / गियरबॉक्स हाउसिंग ग्रैब (वैक्यूम + मैकेनिकल लॉक, एंटी-फ़ॉल)
D. खाद्य और पैकेजिंग उद्योग
D.1 मुख्य आवश्यकताएँ:खाद्य ग्रेड सामग्री (एफडीए प्रमाणित), साफ करने में आसान, क्रश प्रतिरोधी
D.2 प्रमुख परिदृश्य:
1. खाद्य प्रबंधन: पके हुए माल / ताजा मांस / फलों की छँटाई (कम सक्शन स्पंज सक्शन कप, गंधहीन और धोने में आसान)
2. पैकेजिंग स्वचालन: पैकेजिंग बैग खोलना, बाँझ कार्टन मोल्डिंग (स्थैतिक उन्मूलन / बहु-बिंदु सक्शन, पतली / कठोर पैकेजिंग के लिए उपयुक्त)
ई. रसद और भंडारण उद्योग
E.1 मुख्य आवश्यकताएँ:कुशल अनुकूलन (वस्तुओं के कई विनिर्देश), स्थिर दबाव, गिरावट-विरोधी
E.2 प्रमुख परिदृश्य:
1. कार्टन हैंडलिंग: ई-कॉमर्स कार्टन सॉर्टिंग (समायोज्य सक्शन सरणी, वैक्यूम दबाव)
2. प्लेट/रोल: लकड़ी बोर्ड/प्लास्टिक फिल्म रोल स्थानांतरण (लंबी पट्टी/कुंडलाकार सक्शन कप, ऑफसेट को रोकने के लिए समान सोखना)
एफ. नई ऊर्जा और विशेष उद्योग
F.1 नई ऊर्जा (लिथियम बैटरी/पीवी):
1. लिथियम बैटरी प्लेट (एंटी-स्टैटिक पोरस सक्शन कप, एंटी-डस्ट), फोटोवोल्टिक ग्लास (बड़ा सक्शन सिलिकॉन सक्शन कप, कोई खरोंच नहीं)
एफ.2 मुद्रण एवं कागज
1. कागज/मुद्रित सामग्री पर कब्जा (शोषक कागज सामग्री, फटने और स्याही संदूषण को रोकने के लिए थोड़ा नकारात्मक दबाव)
तृतीय. मूल अनुकूलन तर्क का सारांश
| वर्कपीस की विशेषताएं | पिपेट अनुकूलन कार्यक्रम | संगत उद्योग परिदृश्य |
| पतला / नाजुक / परिशुद्धता | सिलिकॉन/सिरेमिक सामग्री, सूक्ष्म नकारात्मक दबाव, सूक्ष्म सक्शन नोजल | इलेक्ट्रॉनिक अर्धचालक, फार्मास्यूटिकल्स |
| भारी वस्तुएँ / बड़े आकार | रबर सामग्री, बड़े व्यास सक्शन कप, बहु-सक्शन कप सरणी | ऑटोमोबाइल, लॉजिस्टिक्स पैनल |
| स्वास्थ्य/प्रदूषण की रोकथाम | खाद्य/चिकित्सा ग्रेड सिलिकॉन, साफ करने में आसान संरचना | औषधि, भोजन |
| नरम/अनियमित सतहें | स्पंज सामग्री, विकृत सक्शन कप | कार का इंटीरियर, खाना |
| स्थैतिकरोधी आवश्यकताएँ | एंटीस्टैटिक सिलिकॉन, आयन विंड असिस्टेड | इलेक्ट्रॉनिक अर्धचालक |
स्थापना मैनुअल
पीडीएफ डाउनलोड करें
चेतावनी+सावधानी (उपयोग से पहले पढ़ें)
पीडीएफ डाउनलोड करें
